Засувки 30с15нж Ру40

Верхній щабель сталевої лінійки — робочий тиск до 40 бар

• Тискдо 40 бар
• t max+425 °C
• Корпуссталь 20
• Ду50–600 мм

Сталева клинова засувка на 40 бар — для ліній високого тиску: магістральна пара, газ, нафтопродукти, енергетичне обладнання. Конструкція та сама, що в серіях Ру 16 і Ру 25: висувний шпиндель, притискний сальник, наплавлені ущільнювальні поверхні, герметичність класу «А».

Технічні характеристики

Конструкція та особливості

• Ру 40 — там, де Ру 25 уже не проходить за розрахунком.
• Повний прохід: навіть на високому тиску втрати мінімальні.
• Наплавлення 13Х25Т на сідлах і клині — ресурс на парі.
• Ті самі принципи обслуговування, що й у серій Ру 16 і Ру 25.

Застосування

• Магістральна пара
• Газопроводи високого тиску
• Нафтопродукти
• Енергетика

Наші переваги

• Імпортуємо продукцію самостійноПрямі поставки із заводів і фабрик дозволяють тримати конкурентну ціну.
• 20 років досвіду поставокЗа два десятиліття ми знаємо, що працює на об’єкті, а що ні.
• Гарантія і сертифікатиПродукція сертифікована, на свої товари ми даємо гарантію.
• Відвантаження в день оплатиХодові типорозміри є на складі в Києві — не чекаєте на поставку.
• Відправимо будь-яким перевізникомДоставка по всій Україні, перевізника обираєте ви.
• Технічні консультаціїМенеджери забезпечать вас консультацією щодо правильного вибору обладнання.

Типорозміри та габарити

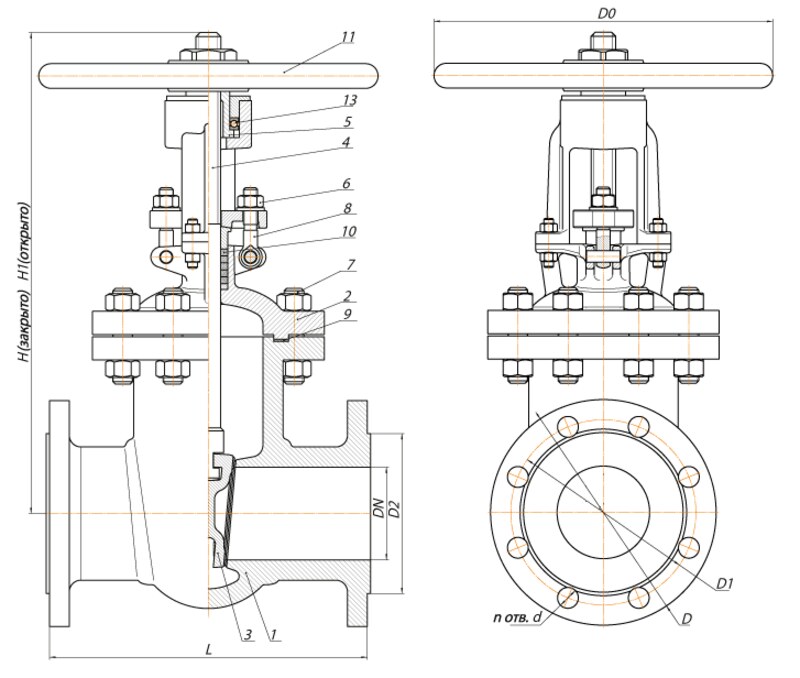

D1 — діаметр болтового кола, n×d — кількість і діаметр отворів. Приєднувальні розміри за ГОСТ 12821-80. H закрито — висота при закритому клині, H відкрито — при повністю піднятому; другий розмір потрібен для перевірки просвіту над трубопроводом. Маса наведена довідково.

Матеріали деталей

Монтаж і експлуатація

Кліматичне виконання У1: температура довкілля від −60 до +40 °C. Робоче положення засувки — будь-яке. Використовувати засувку як регулювальний (дросельний) пристрій не допускається: при частковому відкритті клин і ущільнювальні поверхні розмиваються потоком.

• До монтажу, експлуатації та обслуговування допускається персонал, який вивчив будову засувки, правила техніки безпеки й вимоги керівництва та атестований на відповідний вид робіт.
• Перед монтажем вийняти заглушки, розконсервувати засувку чистою ганчіркою, змоченою уайт-спіритом або бензином, продути внутрішню поверхню чистим повітрям. Трубопровід очистити від бруду, піску та окалини.
• Для очищення робочого середовища встановити магнітно-механічний фланцевий фільтр на трубопроводі до засувки за напрямком потоку.
• Фланці на трубопроводі встановити без перекосів. На момент монтажу трубопровід має бути закріплений і повністю розвантажений.
• Під час монтажу кріпитися лише за зовнішні поверхні корпусу.
• Стежити за рівномірністю підтискання ущільнювальних прокладок.
• Перед випробуванням тиском перевірити стан усіх болтових з’єднань.

Категорично забороняється:

• знімати й розбирати засувку на трубопроводі за наявності в ньому робочого середовища;
• піднімати та закріплювати засувку за штурвал;
• користуватися ключами з подовженими рукоятками та іншими пристосуваннями, крім передбачених для виробу;
• застосовувати засувку як заглушку під час випробувань на монтажі.

Обслуговування. Періодичні огляди — у строки, встановлені експлуатуючою організацією, залежно від режиму роботи системи. Під час огляду: перевірити стан робочих деталей; змастити різьбову частину штока мастилом НГ-203 марки В (ГОСТ 12328-77), підшипниковий вузол — ЦІАТИМ-201 (ГОСТ 6267-74); перевірити працездатність напрацюванням 1–2 циклів; перевірити герметичність місць з’єднань відносно зовнішнього середовища; відновити лакофарбове покриття.

Гарантійні зобов’язання

• Претензії до якості товару можуть бути пред’явлені протягом гарантійного строку.
• Несправні вироби в межах гарантійного строку ремонтуються або обмінюються на нові безкоштовно. Рішення про заміну чи ремонт ухвалює сервісний центр постачальника.
• Витрати, пов’язані з демонтажем, монтажем і транспортуванням несправного виробу в гарантійний період, покупцеві не відшкодовуються.
• У разі необґрунтованості претензії витрати на пересилання, діагностику та експертизу виробу оплачує покупець.
• Вироби приймаються в гарантійний ремонт (а також при поверненні) повністю укомплектованими, за наявності пломби з номером.

До претензії додаються:

• заява у довільній формі: назва організації або П.І.Б. покупця, фактична адреса й контактні телефони; назва та адреса організації, що виконувала монтаж; основні параметри системи, у якій використовувався виріб; короткий опис дефекту з фотографією;
• документ, що підтверджує купівлю виробу (накладна, квитанція);
• акт гідравлічного випробування системи, у якій монтувався виріб.

Купити засувку 30с15нж

Типорозміри Ду 50–600 є в каталозі; ходові тримаємо на складі, решту привозимо швидко. Скажіть тиск і температуру лінії — підкажемо, чи справді потрібен Ру 40.
