Засувка 30ч6бр — чавунна клинова засувка з висувним шпинделем і латунним наплавленням клина та корпусу на робочий тиск 1,0 МПа. Класична недорога засувка для водопроводу, систем опалення та гарячого водопостачання, насосних станцій; латунне наплавлення клина й корпусу дає змогу працювати із середовищем до +225 °C.
Технічні характеристики
Робочий тиск — 1,0 МПа (Ру10)
Випробувальний тиск — 1,5 МПа
Температура середовища — −40…+225 °C
Герметичність затвора — клас Б
Фланці — ГОСТ 12820-80, 12821-80
Робоче середовище — вода, пара, рідкі нафтопродукти, неагресивні середовища
Матеріали
Корпус, кришка, клин — чавун
Наплавлення клина й корпусу — латунь
Шпиндель — сталь 35
Гайка шпинделя — латунь ЛС59-1
Сальник — набивка АГІ, ТРГ
Прокладка кришки — пароніт, ТРГ

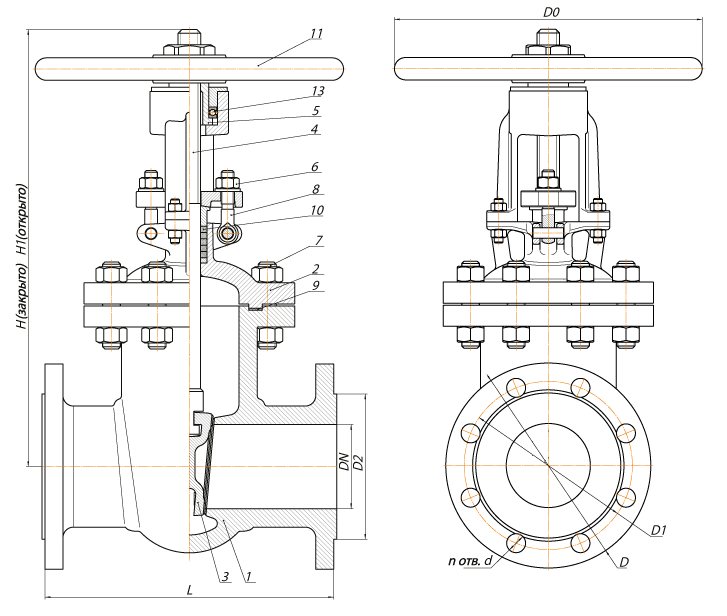

Розміри та маса
Ду
Будівельна довжина L, мм
Висота H, мм
Висота з піднятим шпинделем H1, мм
Маса, кг
50
180
286
326
12,8
80
210
373
437
17,7
100
230
428
508
23,5
125
280
513
613
37
150
330
582
702
44
200
450
730
860
64
250
500
897
1097
165
300
600
1032
1272
242
400
600
1532
1756
445
500
700
1737
1980
804
У каталозі — Ду 50–500.
Монтаж і експлуатація
Засувка працює лише в положеннях «повністю відкрито» або «повністю закрито» — для регулювання витрати її не використовують.
Робоче положення й напрямок подачі середовища — будь-які.
Перед монтажем зніміть заглушки, видаліть консервацію й очистіть трубопровід від окалини та бруду; перед засувкою за ходом середовища рекомендовано встановити фільтр.
Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений, прокладки підтискають рівномірно.
Не можна піднімати засувку за маховик і використовувати її як заглушку під час випробувань.
Під час обслуговування змащуйте різьбу шпинделя, перевіряйте затягування сальника й болтових з'єднань.
