Вібровставки: як вибрати та як правильно змонтувати
У наявності 45 позицій гнучких вставок (віброкомпенсаторів): різьбові Ду 15–65 і фланцеві Ду 32–500, усі на Ру 16. Еластичний елемент EPDM — для води та опалення, NBR — для газу та нафтопродуктів. Є виконання з двома сферами для підвищених зміщень. Склад у Києві, відвантаження в день оплати.
Що робить вібровставка
Гнучка вставка — це коротка еластична ділянка трубопроводу з кордом усередині та металевим приєднанням по краях. Вона вирішує одразу чотири задачі:
- гасить вібрацію від насоса, компресора чи чилера й не дає їй піти по трубі в будівлю;
- знижує структурний шум — гул, який інакше чути в сусідніх приміщеннях крізь перекриття та кронштейни;
- компенсує неспіввісність і зміщення — невеликі осьові, поперечні та кутові відхилення між патрубком агрегата й трубою;
- приймає на себе температурні та монтажні рухи, розвантажуючи фланцеве з'єднання й корпус насоса.
Окремий і часто недооцінений ефект: вставка розв'язує метал насоса й метал трубопроводу, тому вібрація не розкручує кріплення й не розбиває сальники.
Що є в каталозі
| Тип | Еластомер | Ду, мм | Ру, бар | Типове застосування |
|---|---|---|---|---|

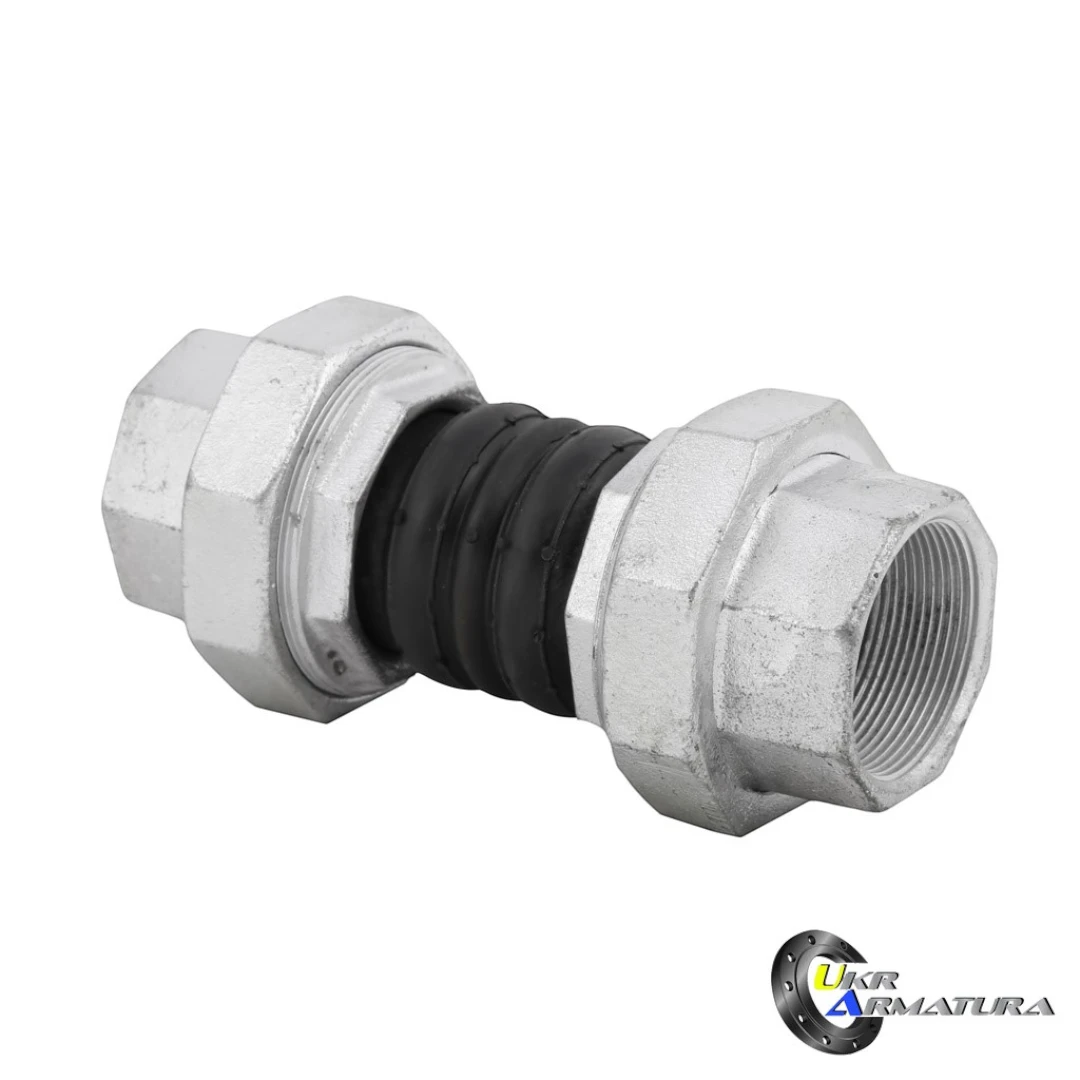

| Різьбові | EPDM | 15–65 | 16 | вода, опалення, ІТП, малі насоси |
| Різьбові | NBR | 15–50 | 16 | газ, вода |

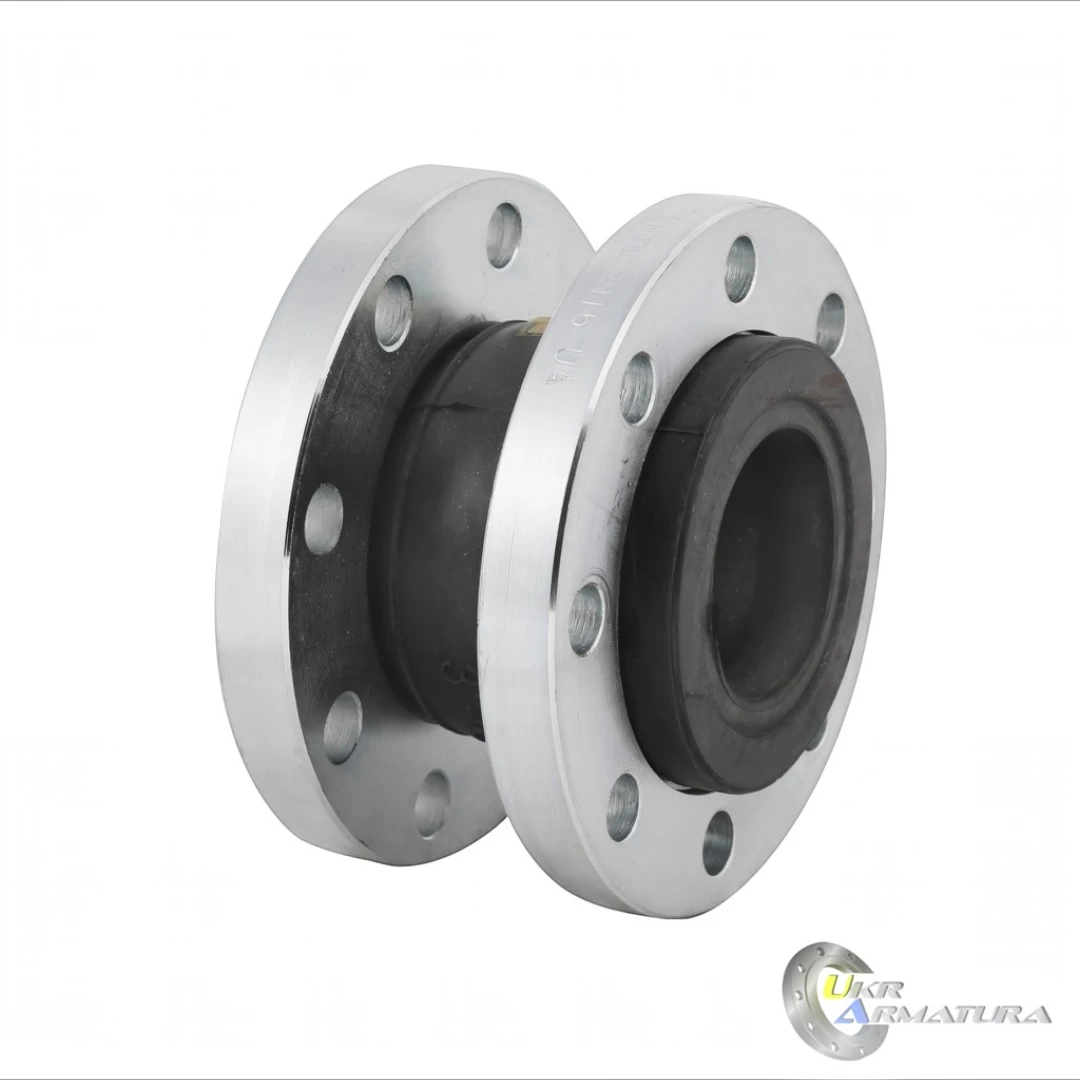

| Фланцеві | EPDM | 32–500 | 16 | ХВП, ГВП, опалення, вентиляція, ЦТП |

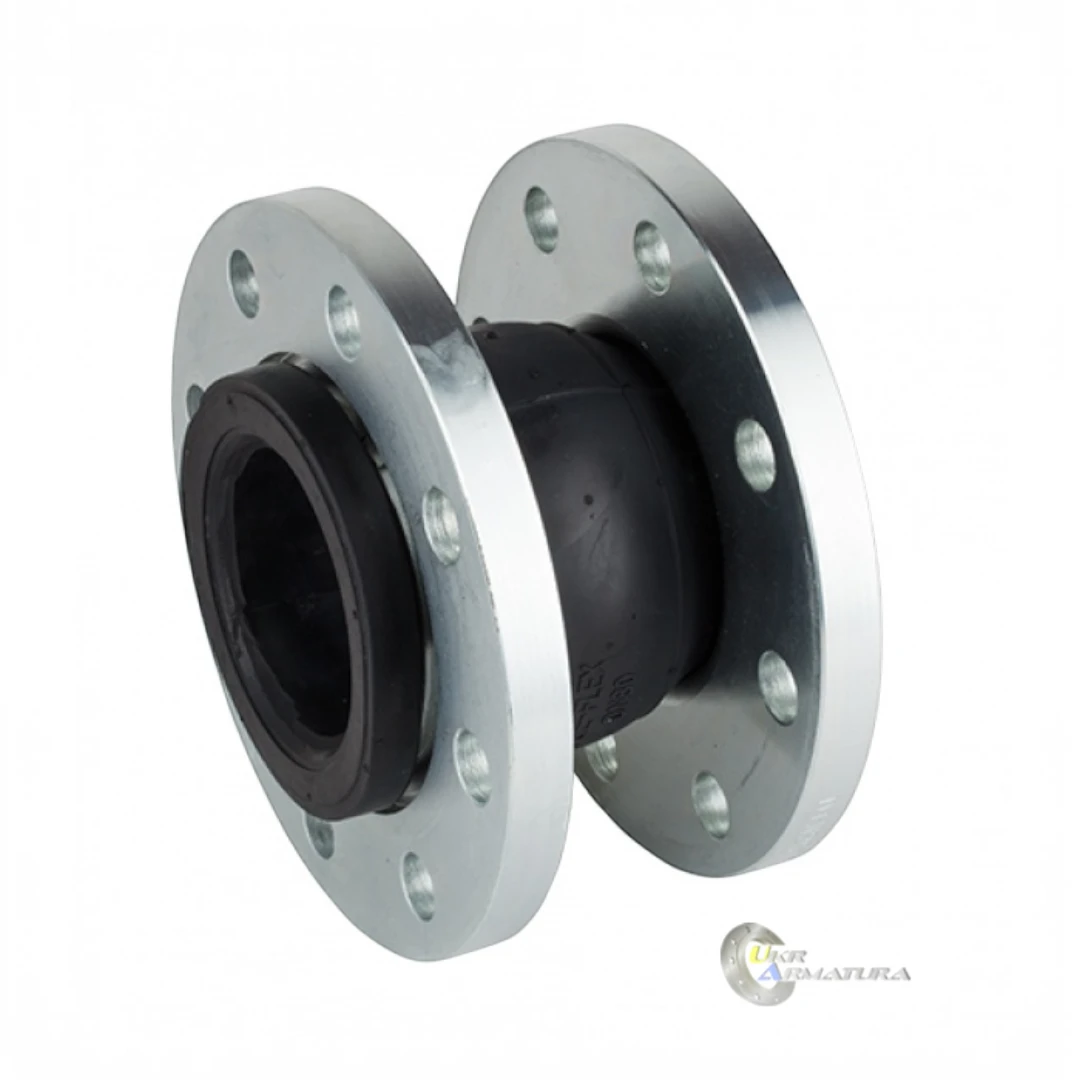

| Фланцеві | NBR | 50–400 | 16 | газ, нафтопродукти, оливи |

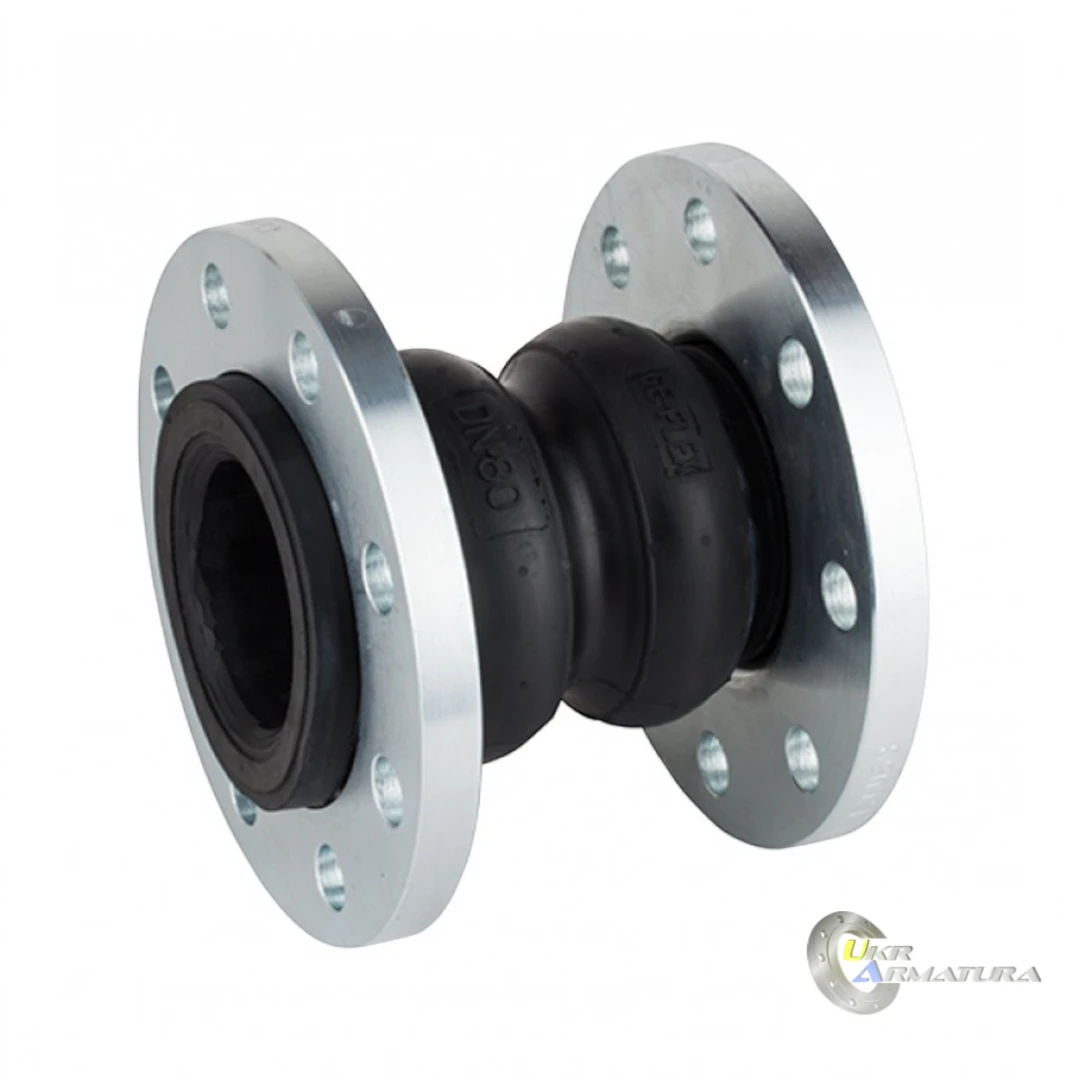

| Фланцеві з двома сферами | EPDM | 50–300 | 16 | збільшені зміщення та вібрація |
EPDM чи NBR: головний вибір
Помилка в марці гуми — найчастіша й найдорожча. Матеріали не взаємозамінні.
| EPDM | NBR | |
|---|---|---|
| Підходить | вода холодна й гаряча, опалення, гліколі, слабкі розчини кислот і лугів | природний газ, нафтопродукти, дизпаливо, оливи, жири |
| Не підходить | нафтопродукти, оливи, газ — гума набухає й втрачає міцність | тривалий нагрів водою понад ~90 °C, відкрите сонце та озон |
| Робоча температура | приблизно −20…+110 °C | приблизно −20…+90 °C |
| Стійкість до УФ та озону | висока | низька, потрібен захист від сонця |
Просте правило: якщо по трубі йде газ або будь-який нафтопродукт — тільки NBR. Якщо вода, опалення чи вентиляційний контур — EPDM.
З чого складається вставка і на що дивитися при купівлі
Конструктивно у вставці лише два елементи: приєднання (фланець або різьбовий хвостовик) і сам еластичний елемент. Різниця між хорошою та поганою вставкою ховається саме в них.
- Маркування тиску має стояти на еластичному елементі, а не лише на фланці. Це ключовий момент. До Ду 150 включно приєднувальні розміри фланців Ру 10 і Ру 16 збігаються, тому на фланці часто стоїть «10/16». Це характеристика фланця, а не вставки. Вставку на Ру 10 у такий спосіб продають під виглядом Ру 16.
- Корд. Усередині гуми має бути текстильний (зазвичай нейлоновий) корд у кілька шарів. Для Ру 10 і Ру 16 корд різний — за матеріалом, плетінням і кількістю ниток. Вставка без корда або з одним шаром на робочому тиску довго не живе.
- Фланці. Сталь із гальванічним покриттям (цинкування або нікелювання). Покриття тут працює лише проти атмосферної корозії — із середовищем метал вставки не контактує. Чавунні фланці крихкі й у нормальній вставці не застосовуються.
- Фланці, пофарбовані фарбою до монтажу, — привід придивитися уважніше: під шаром фарби не видно ні маркування, ні якості обробки.
- Геометрія отворів. Зміщені отвори змушують тягнути фланці «по місцю», а зайве напруження йде на найслабший елемент вузла — гуму.
- Упаковка. Заводська коробка з маркуванням моделі, Ду та Ру. По коробці видно, чи був удар під час перевезення; по мішковині чи плівці цього не зрозуміти.
- Пошкодження. Порізи, здуття, відшарування, видавлений бурт — брак без варіантів.
У різьбових вставок приблизно з Ду 25 бажане кільце жорсткості: воно не дає еластичному елементу «скластися» при затягуванні різьби.
Контрольні (обмежувальні) стрижні: коли вони обов'язкові
Тиск усередині труби створює розпірне зусилля, яке прагне розтягнути вставку по осі. Поки трубопровід утримують надійні нерухомі опори, це зусилля беруть на себе вони. Якщо опор немає, вони слабкі або встановлені далеко, усе зусилля припадає на корд.
| Ду, мм | Розпірне зусилля за 16 бар, кН | Те саме, кгс |
|---|---|---|
| 50 | 3,1 | ≈ 320 |
| 65 | 5,3 | ≈ 540 |
| 80 | 8,0 | ≈ 820 |
| 100 | 12,6 | ≈ 1 280 |
| 125 | 19,6 | ≈ 2 000 |
| 150 | 28,3 | ≈ 2 880 |
| 200 | 50,3 | ≈ 5 130 |
| 250 | 78,5 | ≈ 8 010 |
| 300 | 113,1 | ≈ 11 530 |
| 400 | 201,1 | ≈ 20 500 |
| 500 | 314,2 | ≈ 32 040 |
Значення розраховані як добуток тиску на площу прохідного перерізу — це те зусилля, яке вставка отримує вже за робочого тиску, без гідроудару. Обмежувальні стрижні ставлять, коли:
- нерухомих опор поряд немає або їхня несуча здатність не підтверджена;
- можливий гідроудар — наприклад, при швидкому закритті затвора або вимкненні насоса;
- діаметр великий: з Ду 200 і вище зусилля вже вимірюється тоннами;
- вставка стоїть на вертикальній ділянці й додатково навантажена вагою води.
Монтаж: порядок робіт
- Перевірте відповідні фланці. Вони мають бути співвісні та паралельні. Вставка компенсує невеликі відхилення, але не є засобом виправлення монтажного браку: якщо патрубки розведені на сантиметри, вставка порветься.
- Витримайте монтажну довжину. Вставку не можна розтягувати або стискати, щоб «добрати» зазор між фланцями. Зазор підганяється трубою, а не гумою.
- Зачистіть задирки та внутрішній зварний шов на відповідних фланцях. Гостра кромка ріже гумовий бурт при затягуванні.
- Переважні комірцеві фланці. Їхня опорна площина ширша й рівніша. Між плоскими фланцями вставку теж ставлять, але акуратність при цьому важливіша: шов має бути зачищений урівень.
- Прокладка зазвичай не потрібна. Гумовий бурт вставки сам є ущільненням. Додаткова прокладка ставиться лише якщо це прямо зазначено в паспорті виробу.
- Болт головкою до вставки, гайка — з боку трубопроводу. Ні болт, ні гайка, ні шпилька не повинні торкатися гуми: металева грань протирає бурт при вібрації.
- Затягуйте навхрест у 2–3 проходи рівномірно по колу, а не по одному болту до упору.
- Дотримуйтесь моменту затягування. Перетягування — друга за частотою причина виходу вставки з ладу після помилки з маркою гуми.
- Нерухома опора — перед вставкою, рухомі — після неї. Вставка не повинна нести вагу арматури, відводу чи ділянки труби.
- Після пуску дайте системі попрацювати під тиском і температурою, потім через добу-дві перевірте затягування.
Моменти затягування болтів
| Діаметр вставки | Максимальний момент затягування |
|---|---|
| до Ду 80 включно | не більше 60 Н·м |
| Ду 100 і більше | не більше 80 Н·м |
Це верхня межа, а не рекомендоване значення. Затягують до припинення видавлювання бурта й герметичності з'єднання — у більшості випадків помітно раніше за вказаний момент. Якщо з'єднання підтікає за правильного моменту, причина в геометрії фланців або в пошкодженні бурта, а не в недостатньому затягуванні.
Типові помилки
| Помилка | Чим закінчується |
|---|---|
| Вставкою «стягують» неспіввісність у 10–20 мм | постійне напруження корда, розрив через кілька місяців |
| Перетягування болтів | видавлювання й надрив бурта, течія по фланцю |
| Гайки з боку гуми | протирання бурта гранями гайки |
| Немає нерухомої опори й немає обмежувальних стрижнів | витягування вставки, зрив із фланця |
| EPDM на газі чи нафтопродуктах | набухання гуми, втрата міцності |
| Фарбування або бітумна ізоляція еластичного елемента | розтріскування гуми |
| Зварювання поряд без екрана | пропали й осередки руйнування |
| Зберігання на сонці та поряд з оливами | озонне старіння, сітка тріщин ще до монтажу |
Питання та відповіді
Чи потрібна прокладка між вставкою та відповідним фланцем? Як правило ні: ущільненням слугує сам гумовий бурт. Прокладку додають лише за вказівкою виробника або за явно нерівної привалочної поверхні.
Чи можна ставити вставку Ру 16 у систему Ру 10? Так, запас за тиском не шкідливий. Навпаки — не можна.
Де саме ставити вставку біля насоса? На всмоктувальному та на напірному патрубку, на прямій ділянці, якомога ближче до насоса. Між вставкою та насосом не має бути важкої арматури, що висить на гумі.
Чим відрізняється виконання з двома сферами? Дві сфери дають більшу рухливість і більший хід у всіх напрямках за тієї ж будівельної довжини. Їх беруть там, де зміщення та вібрація вищі за звичайні.
Скільки служить вібровставка? За правильного підбору гуми та коректного монтажу — близько 8–10 років. За помилки із середовищем або із затягуванням строк скорочується до місяців.
Як зберігати до монтажу? У заводській коробці, у приміщенні, без прямого сонця, подалі від олив, розчинників і джерел озону (зварювальні пости, електродвигуни).
Що питають найчастіше
За цими запитами найчастіше знаходять цю категорію: вібровставка фланцева, вібровставка різьбова, вібровставка фланцева з, вібровставка фланцева купити, вібровставка різьбова ціна, вібровставка фланцева Київ, вибровставка фланцевая, вибровставка резьбовая, вибровставка фланцевая с.
Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
