Засувки 30ч39р Ру10/16, обгумований клин, Ду 50–600

Засувка чавунна 30ч39р з гумованим клином EPDM, Ру10 і Ру16

• Тиск10 · 16 бар
• Температура−40…+110 °C
• Клингумований EPDM
• Ду50–600 мм

Засувка 30ч39р — чавунна клинова засувка, у якій клин із ковкого чавуну повністю вкритий гумою EPDM. Повний прохід, герметичність класу «А» за паспортом і робоча температура від −40 до +110 °C. У каталозі два виконання: Ру10 (Ду 200–600) і Ру16 (Ду 50–600).

Чому обирають 30ч39р

• Гумований клин EPDM. Ковкий чавун повністю вкритий гумою — паспорт дає герметичність класу «А», найвищий клас за ГОСТ 9544.
• Повний прохід. Переріз не звужується, тому падіння тиску мінімальне, а осад і окалина не накопичуються перед клином.
• Коротка будівельна довжина. Від 150 мм на Ду 50 до 390 мм на Ду 600 — засувка стає там, де сталева вже не вміщується.
• Легша за сталеву. Ду 100 — 14 кг проти 39 кг у сталевої 30с41нж, Ду 300 — 86 проти 315 кг.
• Фланцеве приєднання. Відповідні фланці — за ГОСТ 12820-80 і 12821-80 того самого Ру.

Де застосовують

• Водопостачання, холодна і гаряча вода
• Трубопроводи питної води
• Теплові мережі й теплові пункти
• Насосні станції
• Системи пожежогасіння
• Очисні споруди
• Об’єкти ЖКГ

Наші переваги

• Імпортуємо продукцію самостійноПрямі поставки із заводів і фабрик дозволяють тримати конкурентну ціну.
• 20 років досвіду поставокЗа два десятиліття ми знаємо, що працює на об’єкті, а що ні.
• Гарантія і сертифікатиПродукція сертифікована, на свої товари ми даємо гарантію.
• Відвантаження в день оплатиХодові типорозміри є на складі в Києві — не чекаєте на поставку.
• Відправимо будь-яким перевізникомДоставка по всій Україні, перевізника обираєте ви.
• Технічні консультаціїМенеджери забезпечать вас консультацією щодо правильного вибору обладнання.

Купити засувку 30ч39р

Ходові типорозміри — Ду 50, Ду 100, Ду 150, Ду 200, Ду 300 — є на складі в Києві. Напишіть Ду, робочий тиск, середовище й температуру, і ми підберемо виконання Ру10 або Ру16 та скажемо, чи потрібен електропривод.

• Телефони відділу продажів+38 (067) 220 95 65+38 (094) 310 10 10+38 (044) 281 24 34
• Пошта[email protected]

20 років на ринку · сертифікована продукція · гарантія · відвантаження в день оплати · доставка по всій Україні

Завантажити прайс-лист

Що питають найчастіше

За цими запитами найчастіше знаходять цю категорію: засувка з гумованим клином, засувка з гумованим клином купити, засувка з гумованим клином Київ, задвижка с обрезиненным клином.

Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.

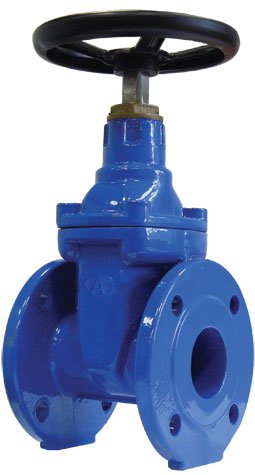

Засувка 30ч39р Ру16 з обгумованим клином

Засувка 30ч39р — чавунна клинова засувка з обгумованим клином: чавунний клин вкритий гумою EPDM, тому засувка перекриває потік герметично (клас А) і не потребує великого зусилля на маховику. Її ставлять на водопровід, системи опалення та пожежогасіння, насосні станції й очисні споруди — скрізь, де середовище — вода, пара або інші неагресивні рідини й гази з температурою до +110 °C.

Технічні характеристики

• Робочий тиск — 1,6 МПа (Ру16)
• Випробувальний тиск — 2,4 МПа
• Температура середовища — −40…+110 °C
• Герметичність затвора — клас А
• Фланці — ГОСТ 12820-80, 12821-80
• Робоче середовище — вода, пара, неагресивні рідкі та газоподібні середовища

Матеріали

• Корпус і кришка — чавун
• Клин — ковкий чавун, вкритий EPDM
• Шпиндель — нержавіюча сталь 20Х13
• Ущільнювальні кільця й прокладка кришки — EPDM
• Гайка клина, втулка шпинделя, стопорне кільце — латунь

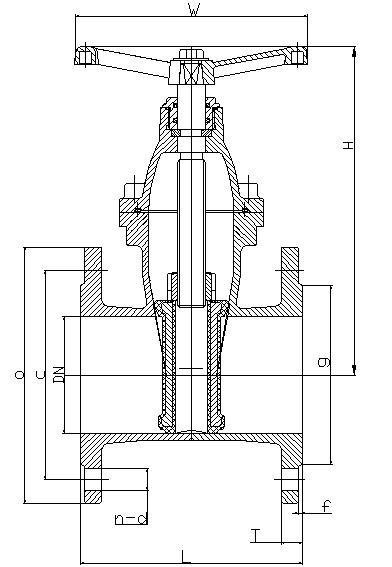

Розміри та маса

У каталозі — Ду 50–600.

Монтаж і експлуатація

• Засувка працює лише в положеннях «повністю відкрито» або «повністю закрито» — для регулювання витрати її не використовують.
• Робоче положення й напрямок подачі середовища — будь-які.
• Перед монтажем зніміть заглушки, видаліть консервацію й очистіть трубопровід від окалини та бруду; перед засувкою за ходом середовища рекомендовано встановити фільтр.
• Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений, прокладки підтискають рівномірно.
• Не можна піднімати засувку за маховик і використовувати її як заглушку під час випробувань.
• Під час обслуговування змащуйте різьбу шпинделя, перевіряйте затягування сальника й болтових з'єднань.

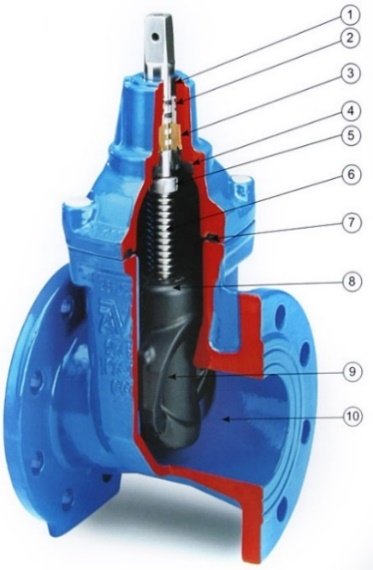

Як влаштована засувка 30ч39р

Клин рухається поперек потоку й перекриває прохід. При обертанні маховика обертається різьбова втулка, яка перетворює обертальний рух на поступальний рух шпинделя та клина — прохід відкривається або закривається. Проміжних положень у засувки немає: паспорт прямо забороняє використовувати її як регулювальний, тобто дроселювальний, пристрій — на частково відкритому клині ущільнення руйнується потоком.

Відмінність 30ч39р від звичайної чавунної засувки — у клині: ковкий чавун повністю вкритий гумою EPDM. За паспортом це дає герметичність класу «А» — найвищий клас за ГОСТ 9544. Ущільнювальні кільця й прокладка кришки теж EPDM, шпиндель — нержавіюча сталь 20Х13, корпус, кришка та маховик — чавун.

Де застосовують засувки 30ч39р

• Міські водопровідні мережі — магістралі, вводи в будинки, колодязі й камери перемикань.
• Насосні станції — всмоктувальні та напірні лінії, відсікання насоса на час ремонту.
• Опалення й теплові пункти — розподільні гребінки, стояки, вузли обліку.
• Пожежогасіння — спринклерні й дренчерні системи, пожежні насосні.
• Очисні споруди — технічна вода та стоки з механічними домішками.

Робоче середовище за паспортом — вода, пара, неагресивні рідкі та газоподібні середовища; температура від −40 до +110 °C, робочий тиск до 1,6 МПа. Обмеження тут саме по температурі: якщо в лінії гаряча вода понад +110 °C, пара вищих параметрів або рідкі нафтопродукти — беруть сталеву засувку 30с41нж, у паспорті якої вказано −40…+425 °C і нафтопродукти.

30ч39р чи 30с41нж: чавун чи сталь

Різниця в масі зберігається по всьому типоряду: на Ду 200 це 41 кг проти 124 кг, на Ду 300 — 86 кг проти 315 кг. Тому там, де вистачає +110 °C, ставлять чавунну 30ч39р — і через вагу, і через коротшу будівельну довжину.

Засувка Ду 50–600: який типорозмір брати

Ду засувки має збігатися з Ду трубопроводу — звужувати прохід не варто. У каталозі два виконання: Ру16 — Ду 50–600, Ру10 — Ду 200–600.

• Засувка Ду 50–80 — вводи в будинки, обв'язка невеликих насосів, відгалуження. Маса 7,5–10,5 кг.
• Засувка Ду 100–150 — найхідовіший діапазон: міські мережі, теплові пункти, насосні станції. Маса 14–25 кг.
• Засувка Ду 200–300 — магістралі й камери перемикань. Маса 41–86 кг.
• Засувка Ду 350–600 — магістральні водоводи та великі насосні. Маса від 146 до 470 кг, монтаж планують із підйомним механізмом.

Будівельна довжина у 30ч39р коротка й росте повільно: 150 мм на Ду 50 і лише 390 мм на Ду 600. Повна таблиця з висотою, міжосьовою відстанню отворів фланця та масою — у блоці «Розміри та маса» вище.

Часті запитання

Чим 30ч39р відрізняється від 30ч6бр?

Це різні засувки. 30ч6бр — Ру10, −40…+225 °C, герметичність класу Б, ущільнення — латунне наплавлення клина й корпусу. 30ч39р — Ру16, −40…+110 °C, клас А, обгумований клин. Коротко: 30ч6бр витримує вищу температуру, 30ч39р — вищий тиск і щільніше перекриває.

Чи можна ставити 30ч39р на опалення?

Так, до +110 °C. Це покриває теплові мережі та внутрішні системи опалення; у цих самих межах температури паспорт допускає й пару.

Яка будівельна довжина у 30ч39р?

Ду 50 — 150 мм, Ду 100 — 190 мм, Ду 200 — 230 мм, Ду 300 — 270 мм, Ду 600 — 390 мм.

Які фланці потрібні на трубопроводі?

Відповідні фланці за ГОСТ 12820-80 і 12821-80 того самого Ру. Міжосьова відстань отворів фланця: Ду 100 — 180 мм, Ду 200 — 295 мм, Ду 300 — 410 мм, Ду 600 — 770 мм.

Чи потрібен фільтр перед засувкою?

Паспорт рекомендує встановити магнітно-механічний фланцевий фільтр перед засувкою за напрямком потоку: окалина й пісок псують ущільнення клина.

Яка гарантія на засувку?

12 місяців від дня введення в експлуатацію за умови збереження пломби, гарантійне напрацювання — 450 циклів, строк консервації — 3 роки.

Дивіться також: засувка 30ч939р під електропривод; засувка 30ч6бр Ру10. Надішліть Ду та кількість — перевіримо наявність на складі в Києві й підготуємо рахунок. Доставка по Україні.
