Сталева клинова засувка на 25 бар — крок вище за серію Ру16
Тискдо 25 бар
t max+425 °C
Корпуссталь 20
Ду50–500 мм
Конструктивно це та сама сталева клинова засувка, що й 30с41нж, але розрахована на 25 бар. Беруть її, коли за розрахунком Ру 16 уже не проходить: магістральна пара, газ під тиском, напірні лінії нафтопродуктів. Ущільнювальні кільця — 13Х25Т, шпиндель 20Х13, герметичність «А».
Технічні характеристики
Робочі середовища
рідкі й газоподібні неагресивні середовища, вода, пара, газ, нафтопродукти
Робоча температура
до +425 °C
Робочий тиск
до 25 бар (Ру 25)
Корпус, кришка
сталь 20
Клин
сталь 20
Ущільнювальні кільця
13Х25Т
Шпиндель
сталь 20Х13, висувний
Сальникова камера
притискна, на шпильках
Клас герметичності
«А»
Прохід
повний
Приєднання
фланцеве
Діаметри
Ду 50–500
Типорозміри та габарити

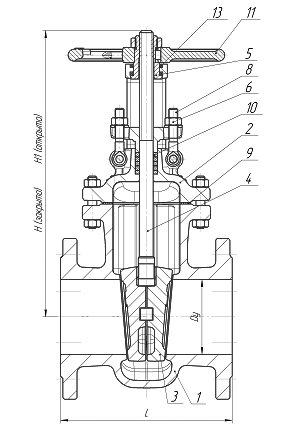

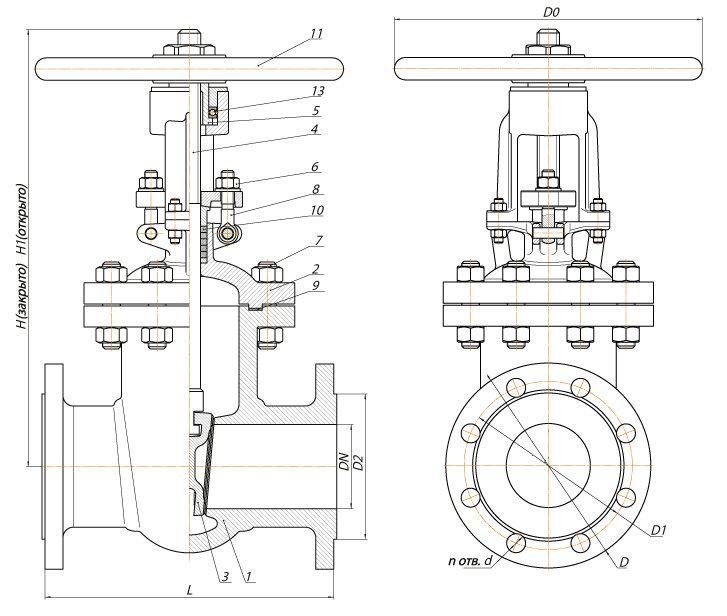

Габаритний кресленик засувки 30с64нж: вид збоку і вид на фланець. Позначення — як у таблиці нижче.Засувка 30с64нж у розрізі — клин, шпиндель, сальниковий вузол.Засувка 30с64нж Ру25 — розрахована на 25 бар.
Ду, мм
L, мм
D1, мм
H закр., мм
H відкр., мм
d, мм
Маса, кг
50
250
125
385
355
18
17
80
280
160
435
425
18
29
100
300
180
500
490
18
39
150
350
250
674
715
22
83
200
400
310
818
900
22
124
250
450
370
1225
1120
26
242
300
500
430
1415
1310
26
315
400
600
550
1780
1850
30
640
500
700
600
2115
2450
39
1100
Конструкція та особливості
Ру 25 при тій самій конструкції — запас за тиском без переходу на іншу арматуру.
Кільця 13Х25Т тримають ерозію від пари та швидкого потоку.
Висувний шпиндель і притискний сальник — обслуговування без зняття з лінії.
Є виконання з електроприводом — 30с964нж, до Ду 1000.
Застосування
Паропроводи
Газопроводи
Нафтопродукти
Енергетика
Промислові установки
Наші переваги
Імпортуємо продукцію самостійноПрямі поставки із заводів і фабрик дозволяють тримати конкурентну ціну.
20 років досвіду поставокЗа два десятиліття ми знаємо, що працює на об’єкті, а що ні.
Гарантія і сертифікатиПродукція сертифікована, на свої товари ми даємо гарантію.
Відвантаження в день оплатиХодові типорозміри є на складі в Києві — не чекаєте на поставку.
Відправимо будь-яким перевізникомДоставка по всій Україні, перевізника обираєте ви.
Технічні консультаціїМенеджери забезпечать вас консультацією щодо правильного вибору обладнання.
Матеріали деталей
Склад матеріалів за технічним паспортом виробника. Корпусні деталі литі, ущільнювальні поверхні клина й корпуса наплавлені корозійностійкими сталями.
Корпус
сталь WCB
Кришка
сталь WCB
Клин
сталь 25Л
Шпиндель
20Х13
Гайка шпинделя опорна
латунь ЛС59-1
Гайка
сталь 35
Шпилька, болт
вуглецева сталь
Болт відкидний
сталь 35
Прокладка кришки
паронiт, ТРГ
Набивка сальника
АГІ, ТРГ
Маховик
чавун
Наплавлення клина
13Х25Т, 10Х17Т
Наплавлення в корпусі
07Х25Н13, 08Х21Н10Г6
Монтаж і експлуатація
Засувку 30с64нж монтують шпинделем угору або з нахилом до горизонталі; положення шпинделем униз не допускається. Трубопровід має бути очищений від піску та окалини, закріплений і розвантажений, фланці — без перекосу. Перед установкою вийміть заглушки, розконсервуйте корпус уайт-спіритом і продуйте порожнину.
Специфіка Ру25 проти Ру16: робочий тиск 2,5 МПа вимагає відповідальнішого фланцевого зʼєднання — фланці за ГОСТ 12821-80, шпильки затягують хрест-навхрест у два-три проходи з рівномірним зусиллям. Перекіс, непомітний на 16 барах, на 25 барах виводить прокладку з ладу за кілька циклів. Перші 200 годин роботи контролюйте підтяжку сальникової камери: вона притискна, на шпильках, і піддається регулюванню без зняття засувки.
Повний регламент обслуговування — періодичні огляди, мастила, таблиця несправностей і гарантійні умови — наведений на сторінці засувок 30с41нж Ру16.
Купити засувку 30с64нж
Ходові Ду 100 і Ду 150 є на складі, більші діаметри рахуємо під замовлення. Якщо не впевнені, вистачить Ру 16 чи потрібен Ру 25 — скажіть параметри лінії, підкажемо.
