Засувки батерфляй (затвори дискові поворотні), Ду 32–1400
Затвори дискові поворотні (батерфляй) Ду 32–1000
Дисковий поворотний затвор, або засувка батерфляй (поворотна заслінка), перекриває трубопровід диском, що повертається на 90°. Порівняно з клиновою засувкою він у кілька разів коротший і легший, відкривається за чверть оберту рукоятки й легко автоматизується. Міжфланцеві затвори Ру16 ставлять на водопровід, опалення, насосні станції, газопроводи й технологічні лінії.
Який затвор обрати

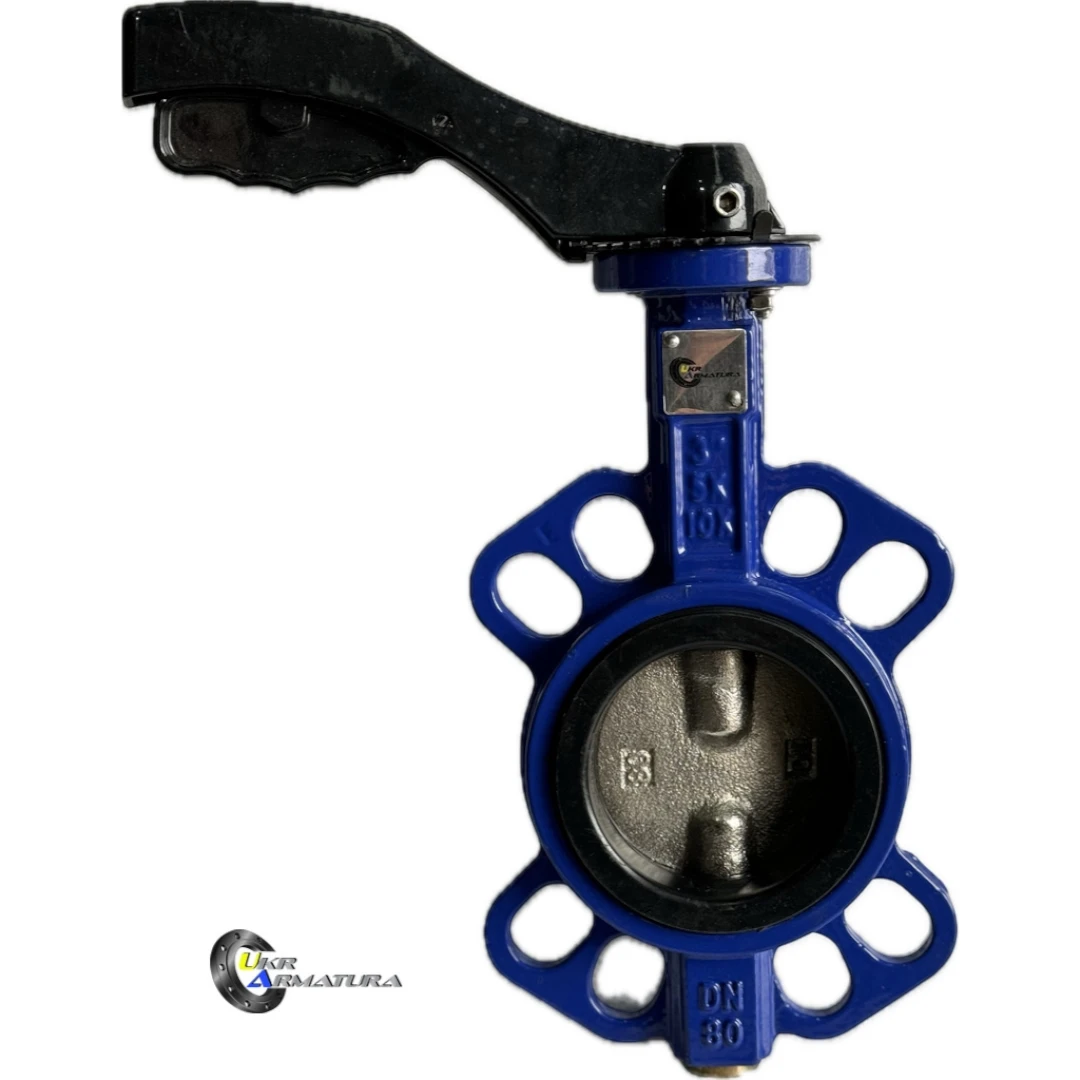

- З чавунним диском — для води й опалення до +120 °C, найдоступніший варіант.

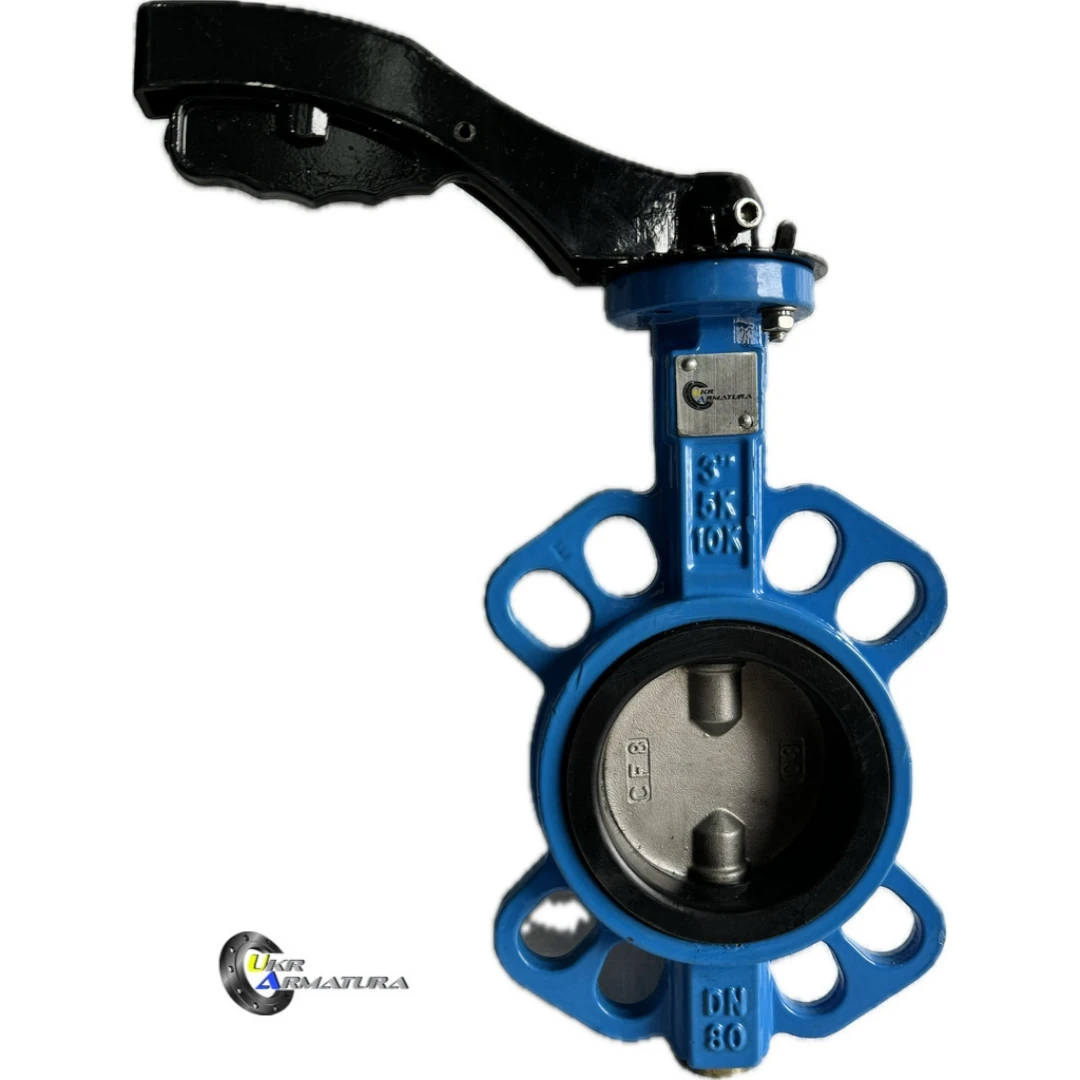

- З нержавіючим диском — для жорсткої та хлорованої води, харчових і технологічних ліній.

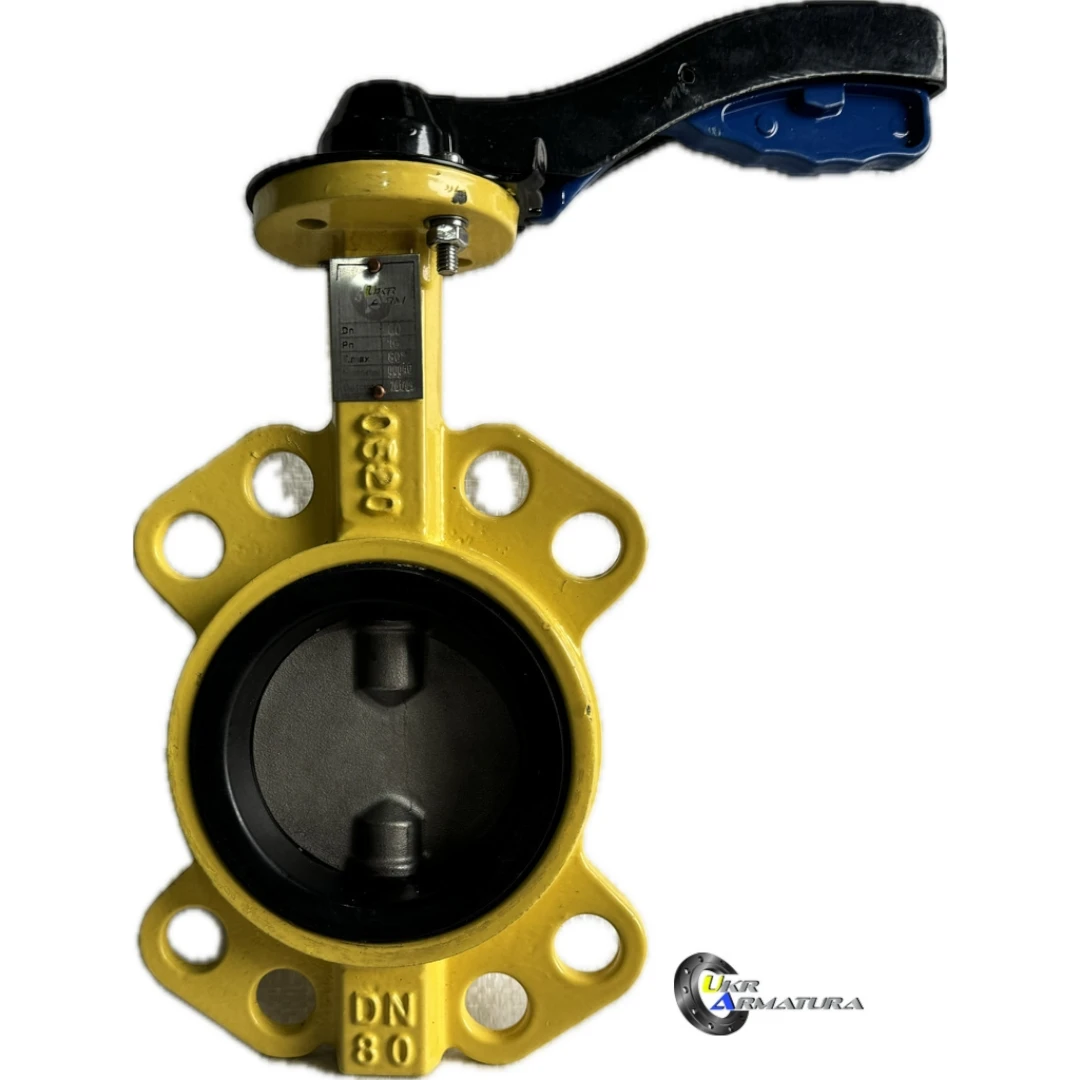

- Для газу — з ущільненням NBR.

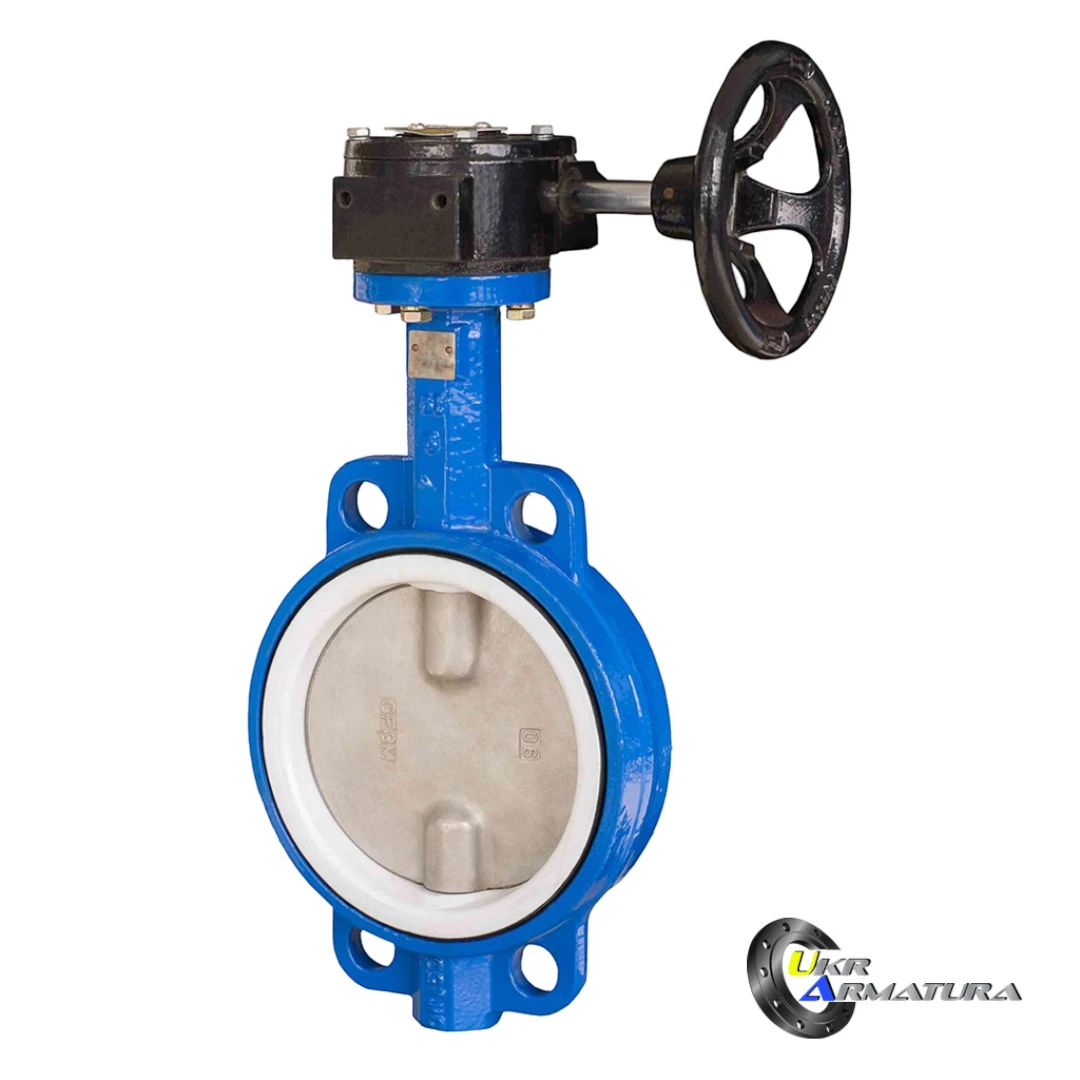

- Для агресивних середовищ — з ущільненням PTFE.

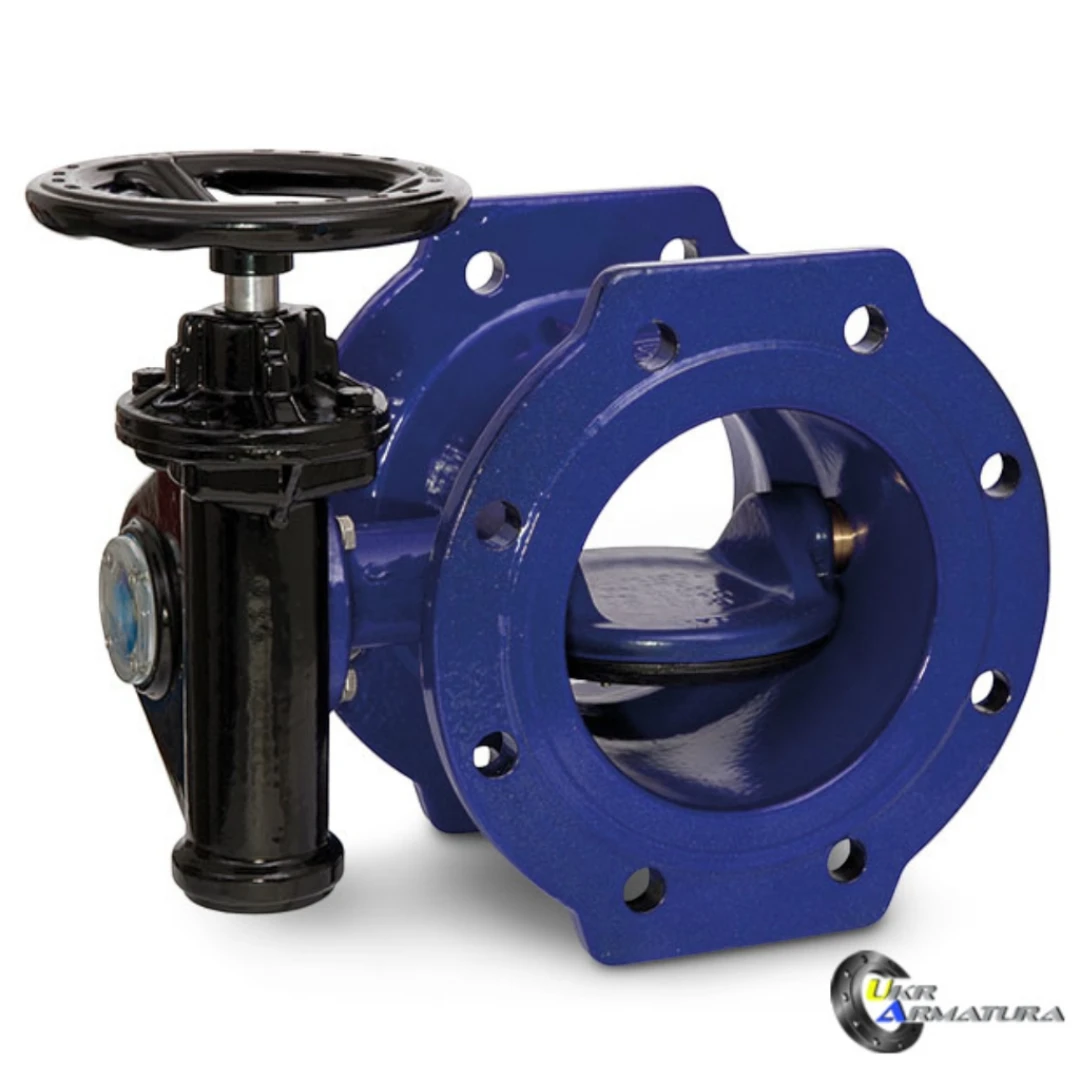

- З подвійним ексцентриком — ущільнення менше зношується, для частих циклів відкриття.

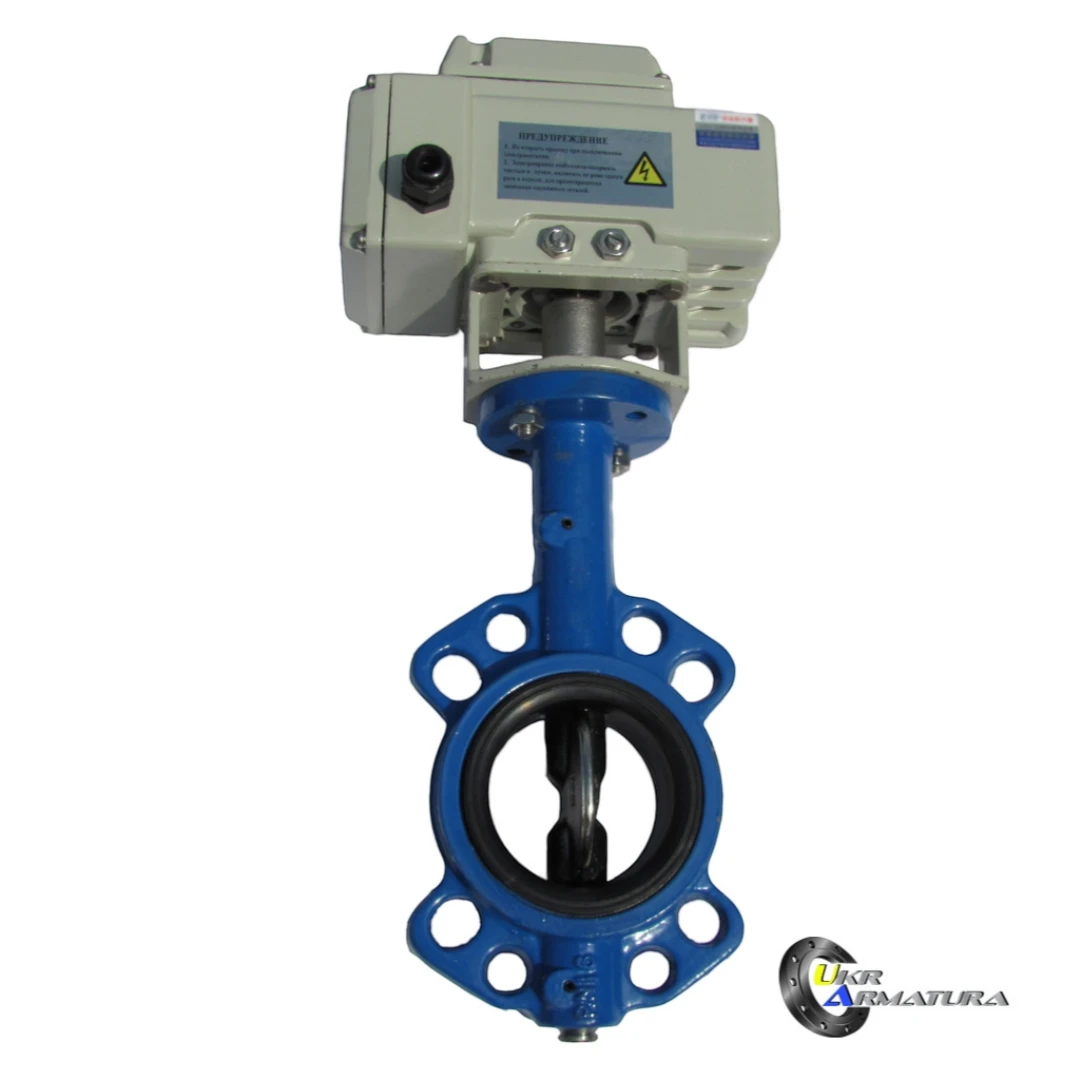

- З електроприводом — для дистанційного керування.
Загальні характеристики затворів Ру16
- Робочий тиск 1,6 МПа, випробувальний 2,4 МПа.
- Керування: рукоятка до Ду 300, редуктор від Ду 350.
- Верхній фланець за ISO 5211 для монтажу приводу.
Як підібрати затвор
- Визначте Ду трубопроводу й тиск — затвори Ру16 встановлюються між фланцями Ру16.
- Оберіть матеріал диска та ущільнення за середовищем: вода — EPDM, газ — NBR, агресивні середовища — PTFE.
- Вирішіть, як керуватимете затвором: рукоятка, редуктор або електропривод 90°.
Як влаштований дисковий затвор
Чотири вузли: корпус, диск, шток і ущільнювальна манжета. Шток квадратного перерізу проходить крізь диск по його осі й передає обертання від ручки, редуктора або привода. Поворот на 90° переводить затвор із положення «закрито», де диск стоїть упоперек потоку, у «відкрито», де диск стає паралельно потоку й майже не створює опору. Герметичність по осі забезпечують втулки й ущільнення штока.
Крім двох крайніх положень, диском можна регулювати інтенсивність потоку: багатопозиційна ручка фіксує проміжні положення. Саме тому дискові поворотні затвори відносять до запірно-регулювальної арматури, а не лише до запірної.
Керування затвором: ручка, редуктор, електропривод
- Багатопозиційна ручка — на Ду 40–300. Чверть оберту на повне відкриття, фіксатор утримує диск у проміжних положеннях.

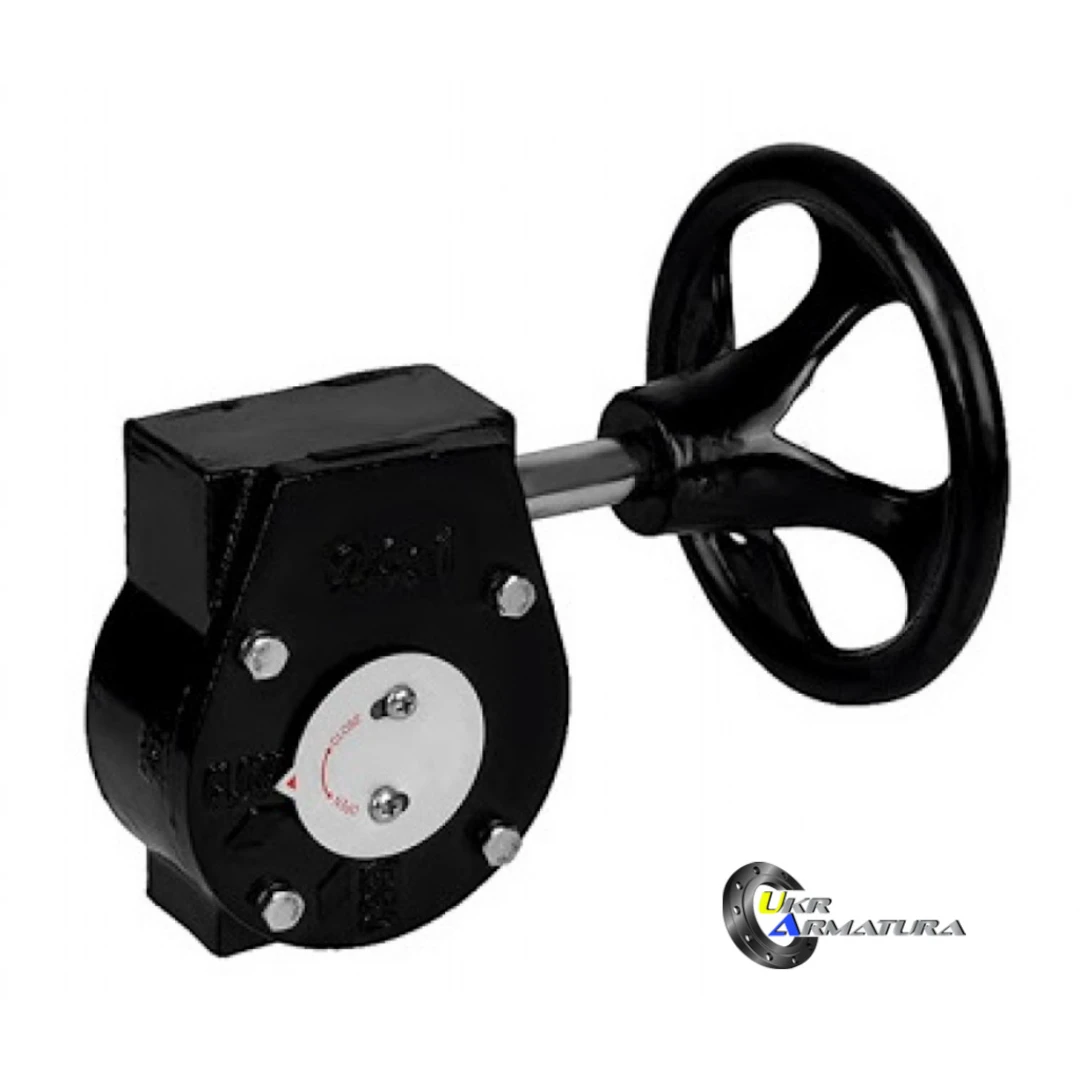

- Черв'ячний редуктор — на Ду 350–1000 і там, де зусилля на ручці завелике. У каталозі є редуктори для затворів від Ду 50.
- Електропривод — ставиться замість ручки через верхній фланець ISO 5211. Підходять електроприводи 90°; готові позиції є в розділі затворів з електроприводом.
- Робочий тиск чавунних моделей — Ру10 або Ру16, тобто 10 чи 16 бар. У цьому розділі — Ру16.
Концентричний, двоексцентриковий і триексцентриковий затвор
- Концентричний (симетричний) — вал проходить через центр диска, диск контактує з еластичною манжетою по всьому колу. Дає двосторонню герметичність і найдоступнішу ціну. Саме така конструкція у затворів Ру16 цього розділу.
- Двоексцентриковий — вісь зміщена у двох площинах, диск відходить від сідла одразу після відкриття, тому манжета зношується менше. Беруть там, де багато циклів відкриття.
- Триексцентриковий — додано нахил осі ущільнення, ущільнення металеве, найвищий клас герметичності. Це арматура під пару й високі температури.
EPDM, NBR, PTFE, FKM: яке ущільнення під яке середовище
| Матеріал | Для чого | Чого не можна | Температура |
|---|---|---|---|
| EPDM | холодна й гаряча вода, опалення, розведені кислоти й луги, харчові лінії | мінеральні масла, аліфатичні та хлоровані вуглеводні, рослинні й тваринні жири | −40…+140 °C |
| NBR | мінеральні масла, пальне, аліфатичні вуглеводні — пропан, бутан, бензин | полярні розчинники (ацетон), хлоровані вуглеводні, кетони | −40…+100 °C, короткочасно до +120 °C |
| FKM (Viton) | мінеральні масла, пальне, розчинники, хімічні середовища | полярні розчинники | −20…+200 °C |
| PTFE | практично всі хімічні середовища | рідкі луги за високих тиску й температури | до +200 °C |
У затворах Ру16 із цього розділу межу задає не метал диска, а манжета: за паспортом максимальна температура — +120 °C.
Інструкція з монтажу дискового затвора
- Очистіть трубопровід від бруду, окалини й піску. Перевірте, що внутрішній діаметр фланців відповідає Ду затвора й диск не впиратиметься у стінку труби.
- Відповідні фланці встановіть без перекосів. Затвор не повинен сприймати навантаження від трубопроводу.
- Диск під час монтажу має бути приочинений, але не виходити за габарит корпуса. У закритому положенні манжета деформується, а диск заклинює.
- Вставте шпильки без затягування й відцентруйте затвор між фланцями так, щоб манжета лягла рівномірно по всьому колу.
- Затягуйте шпильки хрест-навхрест, рівномірно, до дотику площин фланців із корпусом затвора. Закривати затвор під час затягування не можна.
- Прокладки й герметики між затвором і відповідними фланцями інструкції виробників ставити забороняють: ущільнення забезпечує сама манжета затвора.
- Фланці підбирають за діаметром: до Ду 125 підходять плоскі Ру16, від Ду 150 затвор краще монтувати на комірні.
- Рекомендоване положення штока — горизонтальне, диск відкривається нижньою частиною за потоком.
- Після монтажу зробіть пробне відкриття-закриття й переконайтеся у вільному ході диска.
- Зварювальні роботи виконуйте на відстані від вузла із затвором, перед затвором за ходом середовища бажано поставити фільтр грубої очистки.
Експлуатація та зберігання
- Якщо затвор довго стоїть в одному положенні, не рідше ніж 4 рази на рік роблять 3–5 повних циклів відкриття-закриття.
- Не подовжуйте ручку важелями й не докладайте надмірного зусилля на закриття.
- Не розбирайте затвор, який перебуває під тиском.
- Уникайте гідравлічних ударів.
- Зберігайте затвор у закритому приміщенні за температури −20…+50 °C, диском у напіввідкритому положенні, захищаючи манжету від забруднення. Якщо затвор зберігався за мінусової температури, перед монтажем його відігрівають щонайменше до +5 °C.
- Будівельну довжину міжфланцевих затворів задає EN 558-1 серія 20 і DIN 3202, верхній фланець під привод — ISO 5211.
Надішліть Ду, середовище та спосіб керування — підберемо затвор і перевіримо наявність на складі в Києві. Доставка по Україні.
