Зворотні клапани, Ду 15–600
Зворотні клапани
Зворотні клапани фланцеві, міжфланцеві та різьбові: пружинні D-402, поворотні D-405 і D-806, двостулкові D-805, каналізаційні кульові D-408, дискові WKP, різьбові латунні та нержавіючі. Ду15–Ду600, робочий тиск 16–25 бар, 146 позицій.
Зворотний клапан пропускає середовище тільки в один бік і автоматично перекриває потік при зміні напрямку. Його ставлять після насоса, на напірних лініях, на введенні водопроводу, на каналізаційних випусках — скрізь, де зворотний потік може зламати обладнання або затопити приміщення. Нижче — всі типи, які є на складі, з будівельною довжиною L, приєднувальними розмірами фланців і вагою кожного типорозміру.
Типи зворотних клапанів у наявності
| Тип | З’єднання | Ду, мм | Ру, бар | t, °С | Матеріал | Позицій |
|---|---|---|---|---|---|---|
| Пружинні фланцеві D-402 | фланцеве | 50–300 | 16 | 120 | високоміцний чавун | 9 |
| Поворотні фланцеві D-405 | фланцеве | 50–600 | 16 | 225 | чавун | 12 |
| Каналізаційні кульові D-408 | фланцеве | 25–300 | 16 | 70 | високоміцний чавун | 15 |
| Двостулкові міжфланцеві D-805 | міжфланцеве | 50–400 | 16 | 120 | чавун | 11 |
| Поворотні міжфланцеві D-806 | міжфланцеве | 50–500 | 16 | 225 | чавун | 11 |
| Дискові міжфланцеві WKP | міжфланцеве | 40–300 | 16 | 80 | оцинкована сталь + EPDM | 21 |
| Різьбові IVR | різьба G | 15–50 | 16 | 90 | латунь / нержавіюча сталь | 36 |
| Нержавіючі DID Valve | різьба / міжфланцеве | 15–300 | 25 | 300 | нержавіюча сталь | 31 |

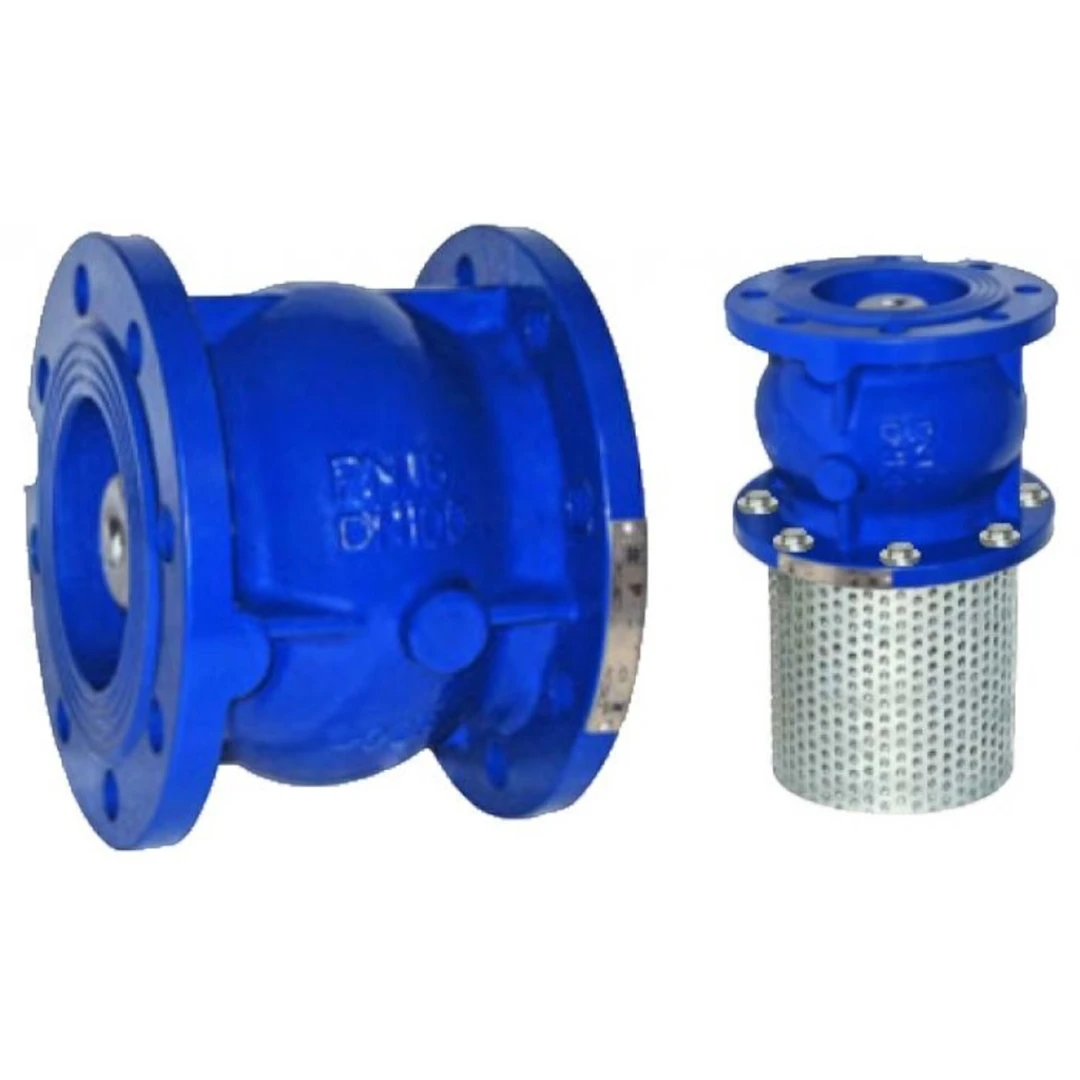

Пружинний фланцевий клапан D-402 — розміри
Корпус і диск — високоміцний чавун, пружина, кріплення та шток — нержавіюча сталь AISI 304, ущільнення — термостійка гума EPDM, фарбування епоксидне 250 мкм. Робоче середовище — вода, температура до +120 °С, тиск до 16 бар. Пружина закриває клапан до повної зупинки потоку, тому гідроудар слабший, ніж у поворотних.
| Ду, мм | L, мм | D фланця, мм | K (коло отворів), мм | Отвори n-d | Вага, кг |
|---|---|---|---|---|---|
| 50 | 123 | 160 | 125 | 4-Ø19 | 6,00 |
| 65 | 135 | 180 | 145 | 4-Ø19 | 7,50 |
| 80 | 155 | 195 | 160 | 8-Ø19 | 9,00 |
| 100 | 168 | 215 | 180 | 8-Ø19 | 12,00 |
| 125 | 190 | 245 | 210 | 8-Ø19 | 16,50 |
| 150 | 210 | 280 | 240 | 8-Ø23 | 25,00 |
| 200 | 258 | 335 | 295 | 12-Ø23 | 36,00 |
| 250 | 285 | 405 | 355 | 12-Ø26 | 60,00 |
| 300 | 317 | 460 | 410 | 12-Ø26 | 78,00 |
Поворотний фланцевий клапан D-405 — розміри
Чавунний корпус із відкидною захлопкою на осі, ущільнення гумове. Витримує до +225 °С, тому йде на гарячу воду й пару. Монтується тільки на горизонтальній ділянці кришкою вгору або на вертикальній з рухом знизу вгору.
| Ду, мм | L, мм | Вага, кг |
|---|---|---|
| 50 | 203 | 9,00 |
| 65 | 216 | 10,90 |
| 80 | 241 | 13,80 |
| 100 | 292 | 17,40 |
| 125 | 330 | 25,80 |
| 150 | 356 | 34,00 |
| 200 | 495 | 67,50 |
| 250 | 622 | 89,00 |
| 300 | 698 | 123,00 |
| 400 | 915 | 260,00 |
| 500 | 1067 | 450,00 |
| 600 | 1220 | 720,00 |

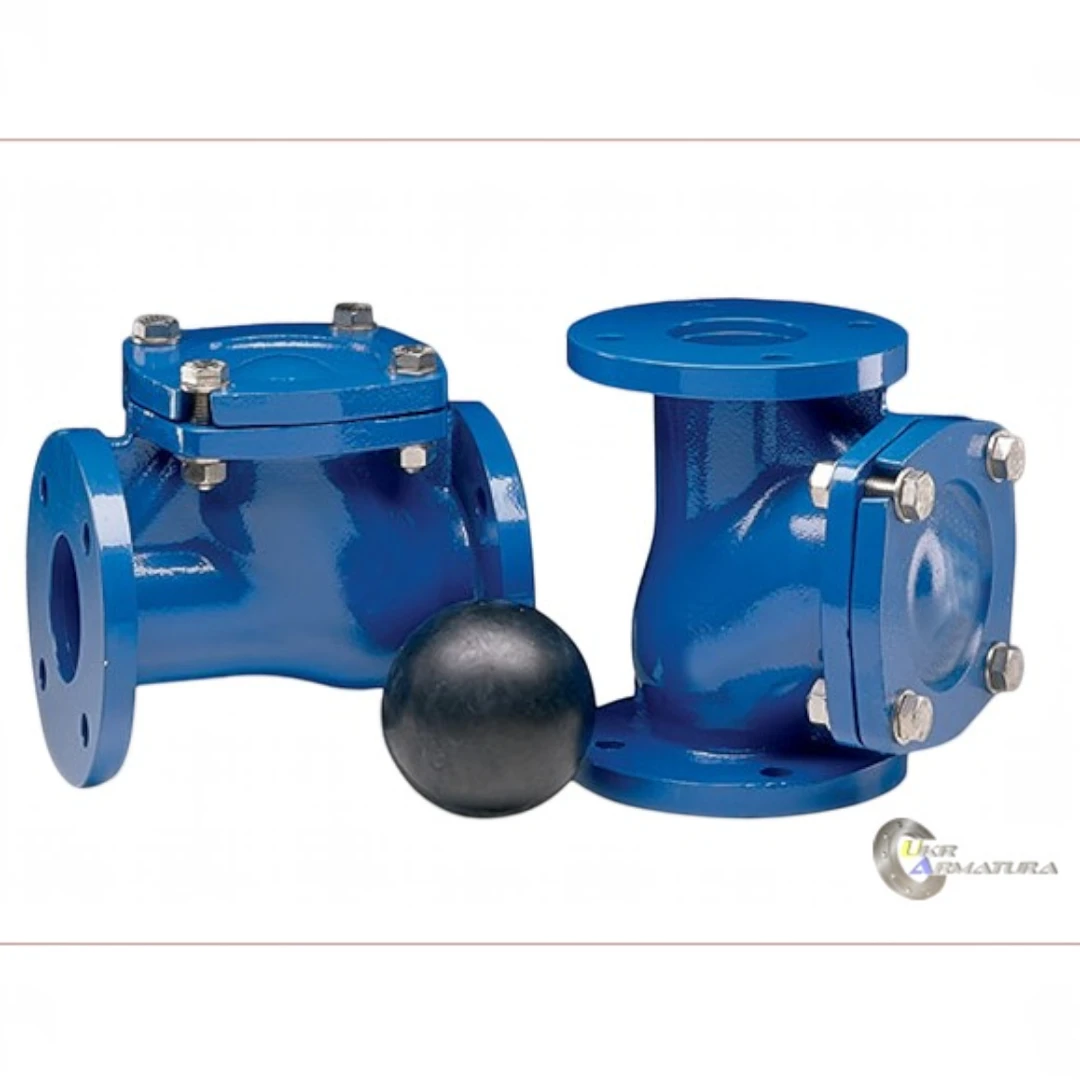

Каналізаційний кульовий клапан D-408 — розміри
Запірний елемент — куля з гумовим покриттям, корпус і кришка — високоміцний чавун, болти оцинковані, фарбування епоксидне 300 мкм. Повний прохід без звужень, тому стоки з включеннями не забивають клапан. Температура до +70 °С, тиск до 16 бар.
| Ду, мм | L, мм | D фланця, мм | K (коло отворів), мм | Отвори n-d | Вага, кг |
|---|---|---|---|---|---|
| 25 | 125 | — | — | — | 1,33 |
| 32 | 132 | — | — | — | 1,44 |
| 40 | 145 | — | — | — | 2,04 |
| 50 | 174 | — | — | — | 3,20 |
| 50 | 200 | 165 | 125 | 4-Ø19 | 7,30 |
| 65 | 200 | — | — | — | 5,30 |
| 65 | 240 | 185 | 145 | 4-Ø19 | 10,40 |
| 80 | 243 | — | — | — | 10,00 |
| 80 | 260 | 200 | 160 | 8-Ø19 | 12,90 |
| 100 | 300 | 220 | 180 | 8-Ø19 | 16,60 |
| 125 | 350 | 250 | 210 | 8-Ø19 | 32,00 |
| 150 | 400 | 285 | 240 | 8-Ø23 | 41,50 |
| 200 | 500 | 340 | 295 | 12-Ø23 | 70,80 |
| 250 | 600 | 405 | 355 | 12-Ø28 | 117,40 |
| 300 | 700 | 460 | 410 | 12-Ø28 | 168,80 |

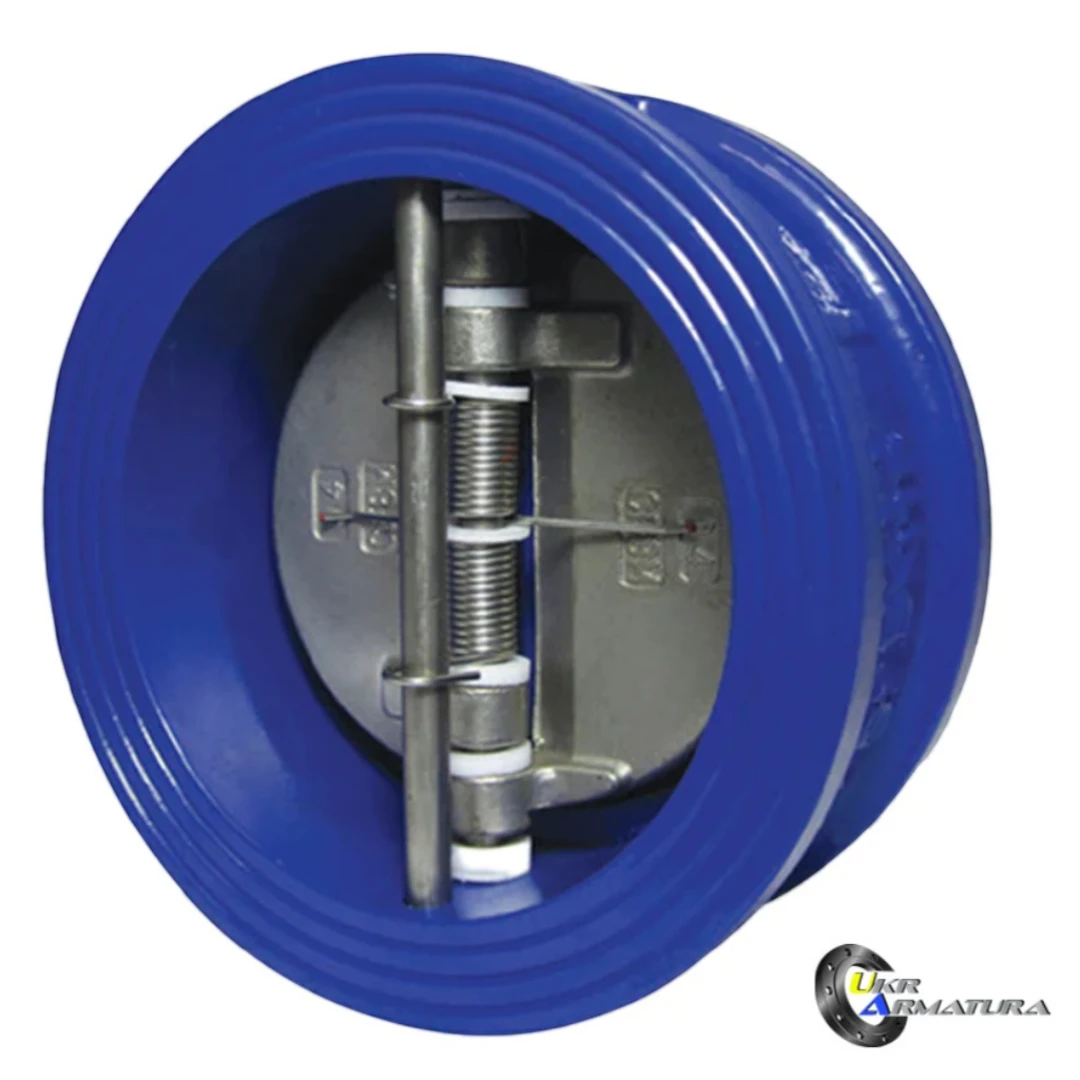

Двостулковий міжфланцевий клапан D-805 — розміри
Дві півкруглі стулки на осі з пружиною. Найкоротше фланцеве рішення — ставиться між фланцями й майже не збільшує довжину лінії. Корпус — чавун, стулки — нікельований високоміцний чавун, вісь і пружина — нержавіюча сталь, ущільнення EPDM, прокладки фторопластові.
| Ду, мм | L, мм | D диска, мм | D1 корпусу, мм | Вага, кг |
|---|---|---|---|---|
| 50 | 43 | 66 | 103 | 1,80 |
| 65 | 46 | 80 | 120 | 3,20 |
| 80 | 64 | 97 | 134 | 4,00 |
| 100 | 64 | 117 | 157 | 5,20 |
| 125 | 70 | 146 | 188 | 7,20 |
| 150 | 76 | 170 | 216 | 9,20 |
| 200 | 89 | 226 | 273 | 16,00 |
| 250 | 114 | 313 | 328 | 25,00 |
| 300 | 114 | 313 | 378 | 47,00 |
| 350 | 127 | 360 | 438 | 81,00 |
| 400 | 140 | 410 | 485 | 122,00 |

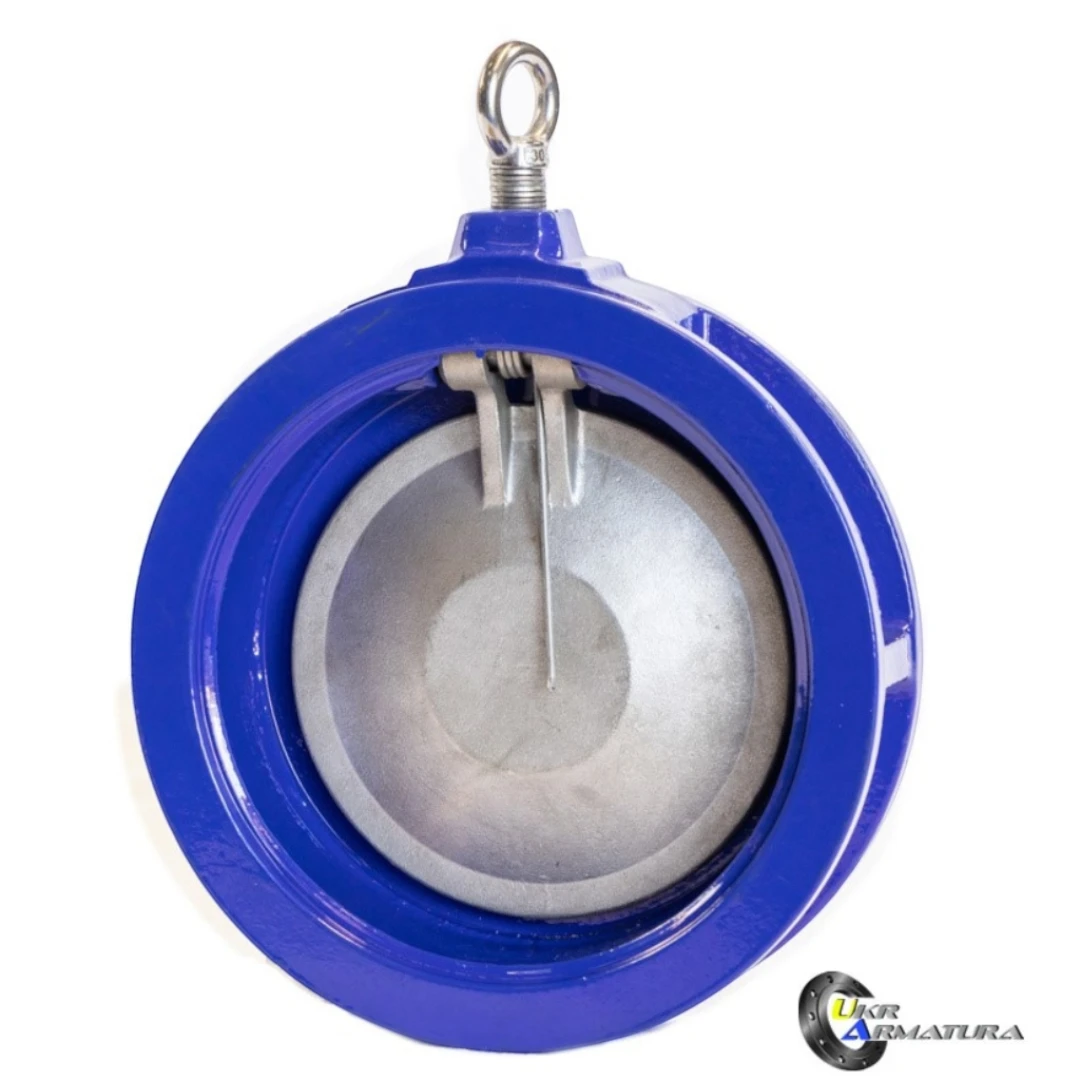

Поворотний міжфланцевий клапан D-806 — розміри
Одна захлопка в короткому міжфланцевому корпусі з чавуну. До +225 °С. Компактніший за фланцевий D-405 при тій самій функції.
| Ду, мм | L, мм | Вага, кг |
|---|---|---|
| 50 | 45 | 1,42 |
| 65 | 48 | 1,97 |
| 80 | 51 | 2,87 |
| 100 | 57 | 4,00 |
| 125 | 63,5 | 5,84 |
| 150 | 70 | 8,08 |
| 200 | 73 | 12,25 |
| 250 | 79,4 | 20,05 |
| 300 | 85,7 | 27,90 |
| 400 | 108 | 60,00 |
| 500 | — | 90,00 |

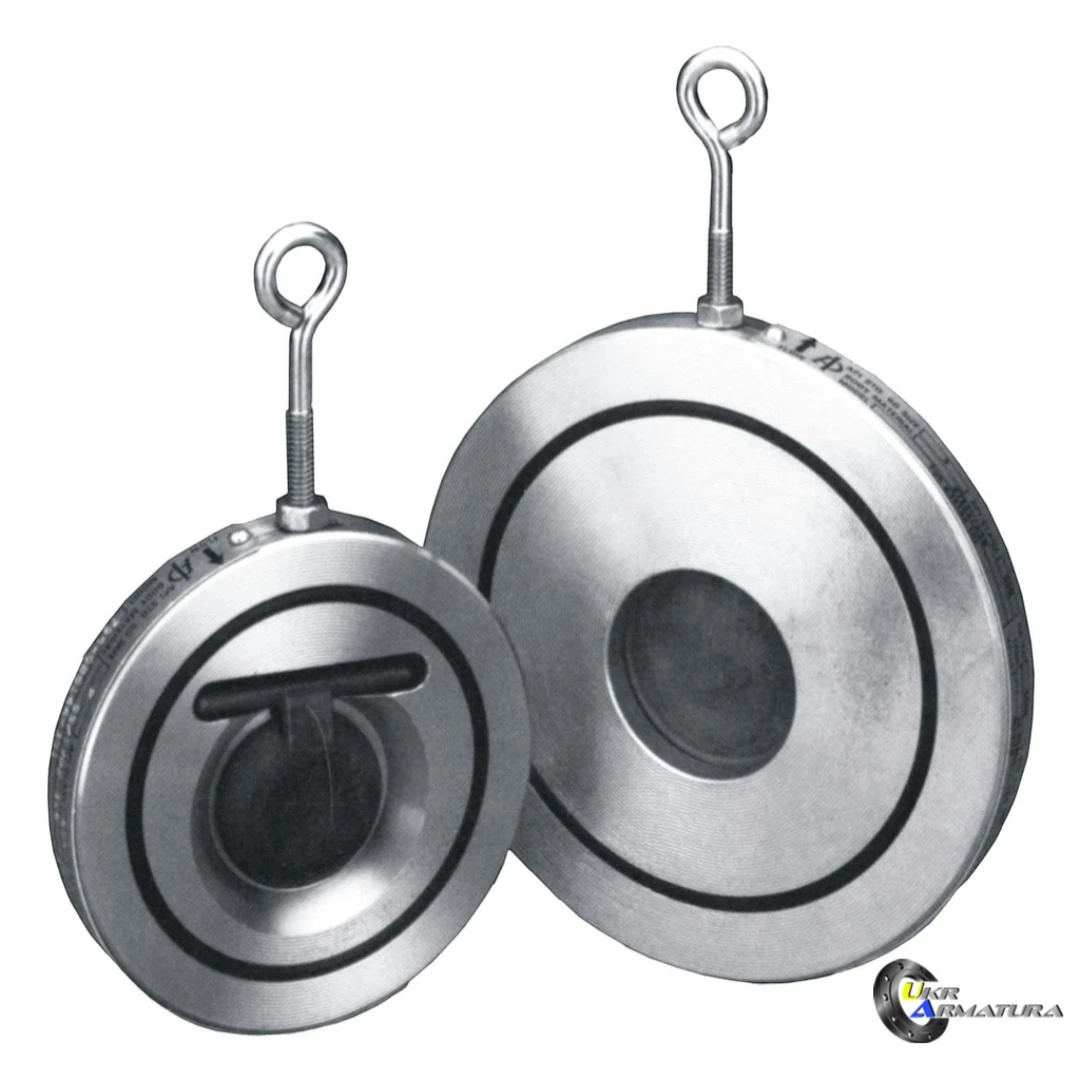

Дисковий міжфланцевий клапан WKP — розміри
Підпружинений диск у тонкому корпусі: найменша будівельна довжина в категорії — від 14 мм. Корпус і диск — оцинкована сталь, пружина й кріплення — нержавіюча сталь AISI 304, ущільнення EPDM. До +80 °С, тиск до 16 бар. Можна ставити в будь-якому положенні, зокрема вертикально. Є виконання повністю з нержавіючої сталі — WKP-SS.
| Ду, мм | L, мм | Вага, кг |
|---|---|---|
| 40 | 14 | 1,20 |
| 50 | 14 | 1,50 |
| 65 | 14–16 | 1,80 |
| 80 | 14–16 | 2,24 |
| 100 | 18 | 3,60 |
| 125 | 18 | 4,70 |
| 150 | 20 | 6,30 |
| 200 | 22 | 10,30 |
| 250 | 26 | 19,60 |
| 300 | 28 | 28,10 |
Різьбові та нержавіючі клапани

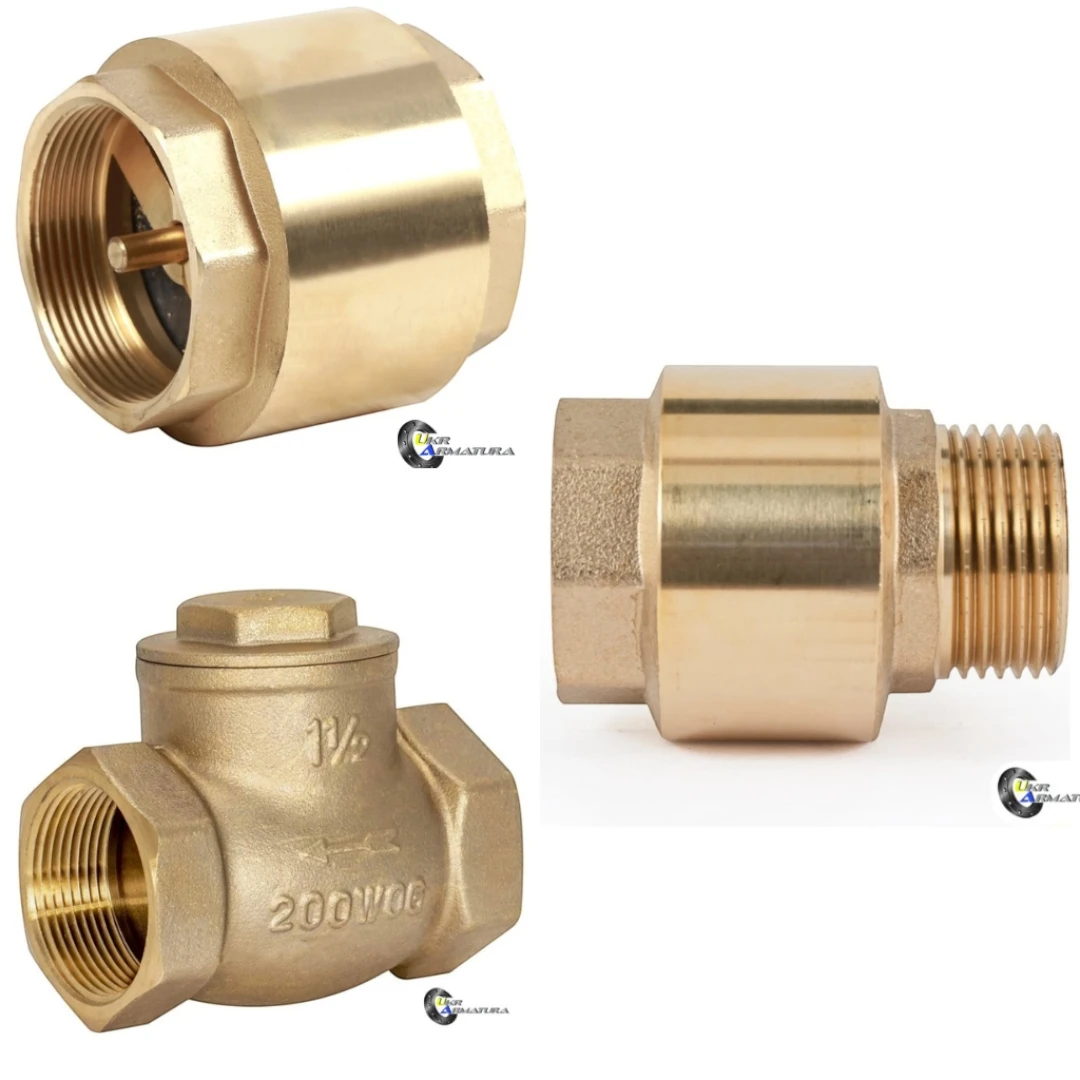

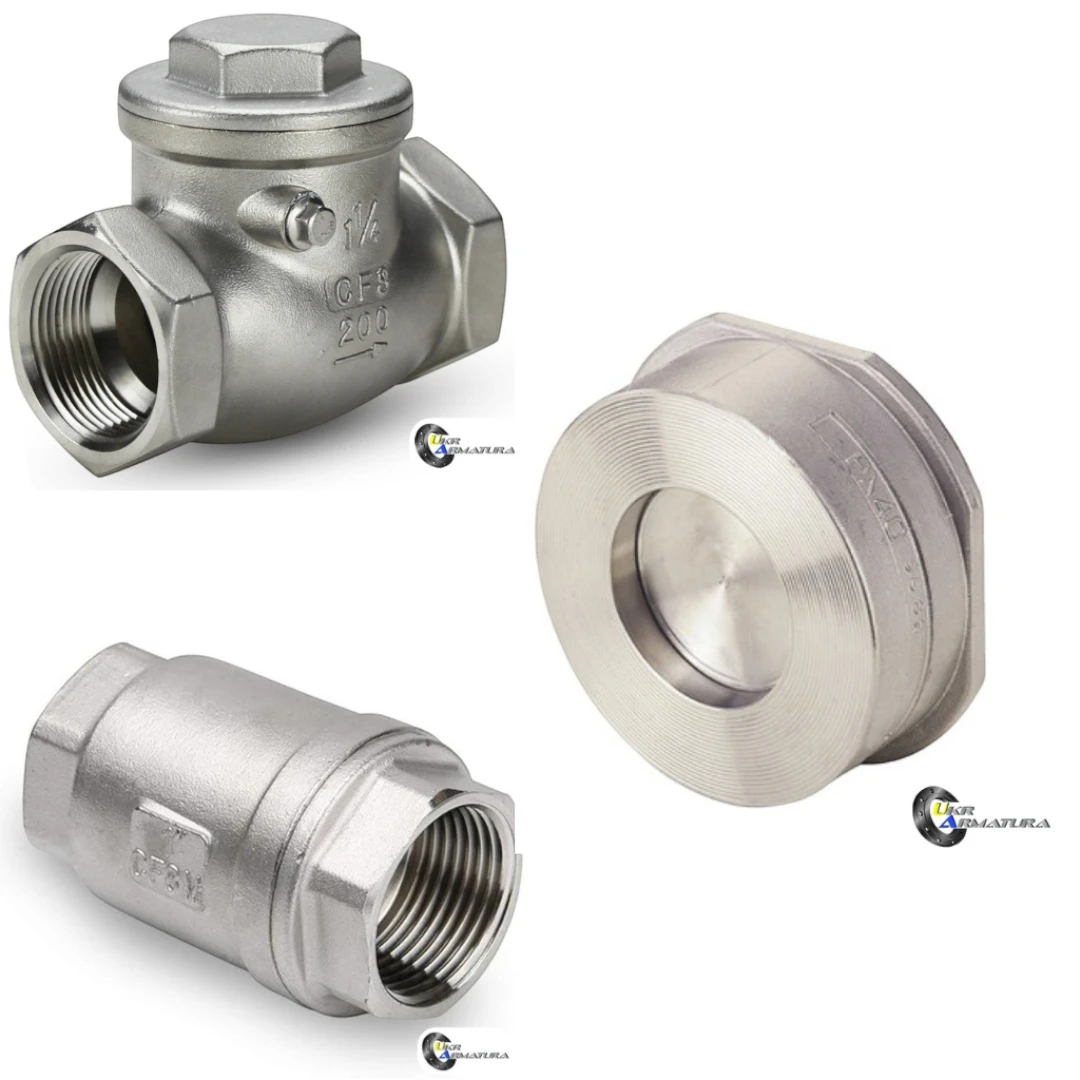

Різьбові зворотні клапани IVR (Ду15–50, латунь і нержавіюча сталь, тиск до 16 бар, до +90 °С) ставлять на побутові та невеликі технологічні лінії: після насосної станції, на бойлер, на лічильник. Нержавіючі клапани DID Valve (Ду15–300, тиск до 25 бар, до +300 °С) — для харчових, хімічних і парових ліній, де чавун не допускається: міжфланцеві підпружинені D-802-SS і дискові WKP-SS. Будівельна довжина й вага кожної позиції вказані в її картці.
Як обрати зворотний клапан
- За довжиною ділянкиЯкщо місця мало — WKP (L від 14 мм) або D-805/D-806. Якщо є запас — фланцеві D-402 чи D-405.
- За температуроюДо +70 °С — каналізаційні D-408; до +80 °С — WKP; до +120 °С — D-402 і D-805; до +225 °С — D-405 і D-806; до +300 °С — нержавіючі.
- За середовищемСтоки з включеннями — тільки кульовий D-408 із повним проходом. Чиста вода — будь-який. Харчові та агресивні середовища — нержавіюча сталь.
- За гідроударомПружинні (D-402, D-805, WKP) закриваються до зупинки потоку й дають менший удар, ніж поворотні.
Де ставлять
- Після насоса й насосної станції
- Напірна каналізація й дренажні насоси
- Введення водопроводу в будівлю
- Котельні та теплові пункти
- Системи пожежогасіння
- Градирні та оборотне водопостачання
- Технологічні лінії харчових виробництв
- Свердловини й водозабори
Довжина L і вага в таблицях узяті з карток товарів цього каталогу, приєднувальні розміри фланців (D, K, n-d) і діаметри дисків — зі специфікацій виробників. Перед замовленням звіряйте розмір із карткою конкретної позиції.
Чому варто купити зворотний клапан в Украрматурі
- Склад у КиєвіХодові діаметри Ду50–300 — відвантаження в день замовлення.
- Прямі поставкиПрацюємо з виробниками без посередників, тому ціна нижча, а строки коротші.
- Реальні розміриДовжина й вага кожної позиції є в картці товару та в таблицях вище.
- Підбір під вузолПідкажемо тип за температурою, середовищем і місцем на лінії.
Що питають найчастіше
За цими запитами найчастіше знаходять цю категорію: обратный клапан, обратный клапан для воды, обратный клапан на воду, обратный клапан канализационный, клапан обратный фланцевый, клапан обратного хода воды, зворотній клапан, зворотні клапани, для чего в водопроводе нужен обратный клапан, когда нужно менять обратный клапан, зворотній клапан міжфланц, зворотній клапан латунний, зворотній клапан фланц. поворотний, зворотній клапан нерж. міжфланц.
Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
