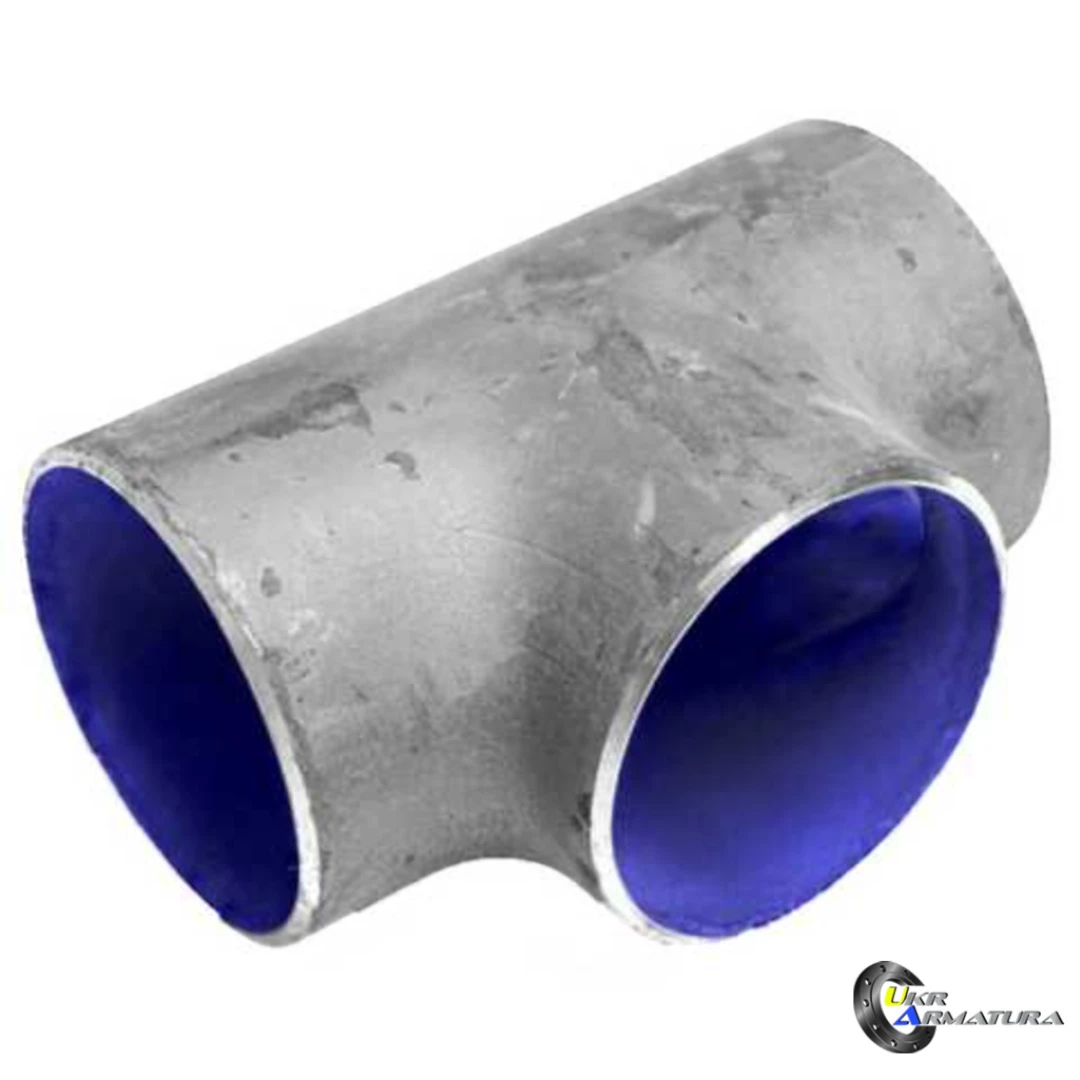

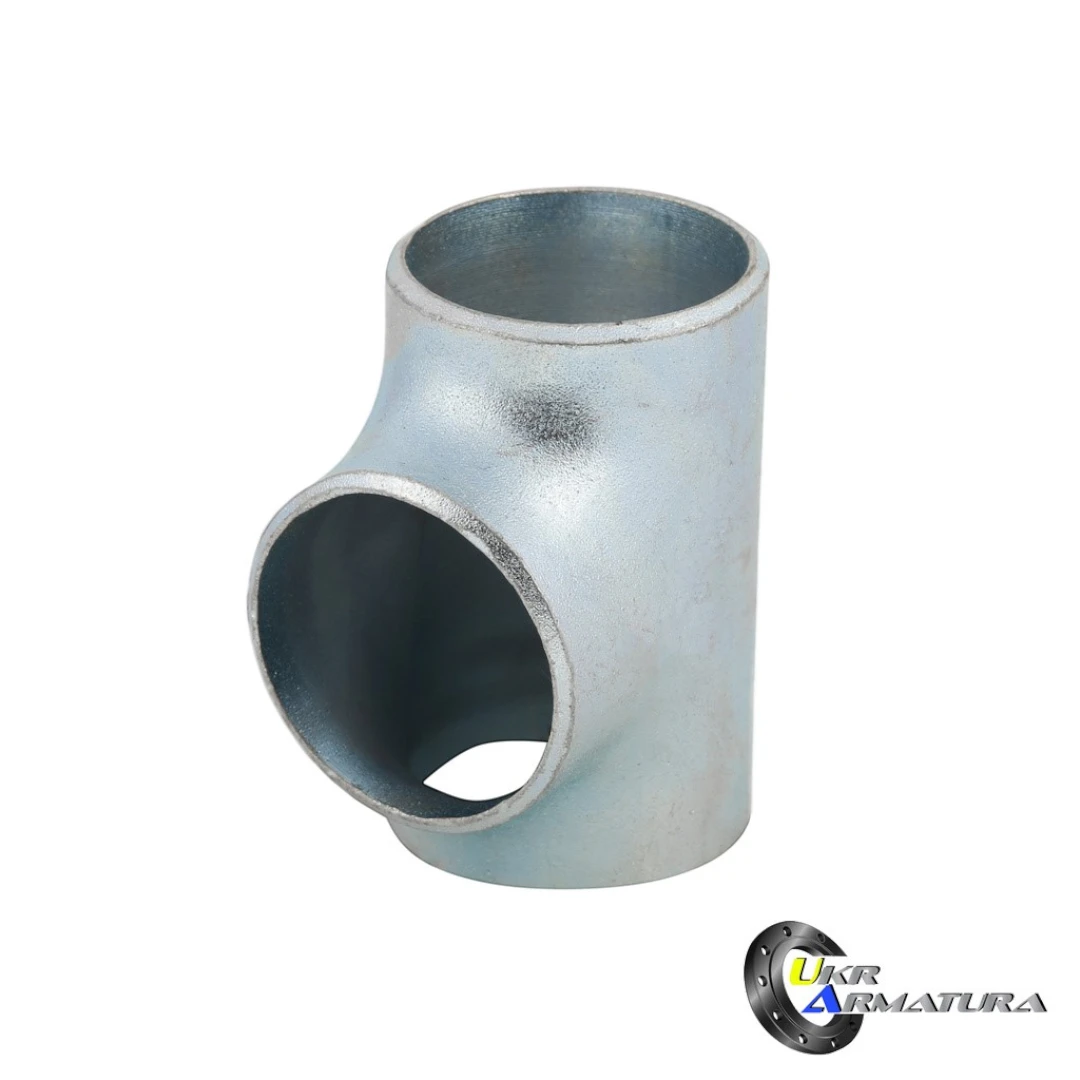

Трійники ГОСТ-17376; Трійники оцинковані; Трійники емальовані; Трійники нержавіючі. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
вуглецева, оцинкована, емальована й нержавіюча сталь; чавун для окремих фланцевих моделей. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — створення відгалуження, розділення або об'єднання потоків. Типові робочі середовища: вода, теплоносії, пара, повітря, газ і технологічні рідини.
- Умовний тиск Ру: 0,1; 0,25; 0,6; 1,0; 1,6 і 2,5 МПа.
- Умовний діаметр Ду: від 10 до 1600 мм — верхня межа залежить від Ру: до 1200 мм при Ру 0,1–0,25 і 1,6 МПа, до 1600 мм при Ру 0,6–1,0 МПа, до 800 мм при Ру 2,5 МПа.
- Температура робочого середовища: від мінус 70 до плюс 300 °C.
- Матеріал: сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т.
- Приєднання: приварне встик; фаски під зварний шов виконані на заводі.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.

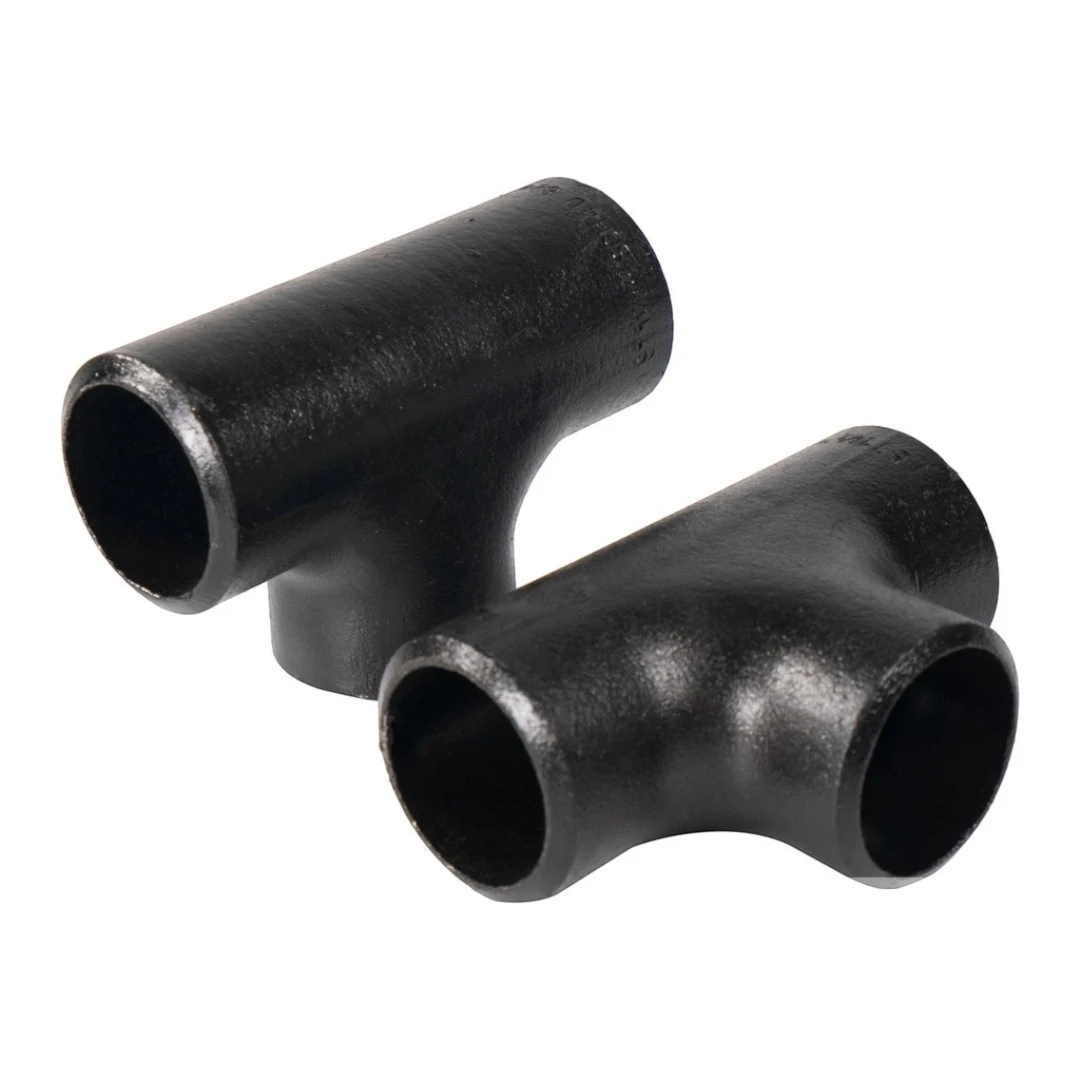

Трійник сталевий приварний ДСТУ ГОСТ 17376
Трійник сталевий приварний за ДСТУ ГОСТ 17376 (ідентичний ГОСТ 17376) буває рівнопрохідним і перехідним — з відгалуженням меншого діаметра. Дивіться також: відводи сталеві, перехід сталевий, заглушка еліптична, усі фланці.
Трійники сталеві ГОСТ 17376: рівнопрохідні та перехідні
У наявності 151 позиція сталевих трійників Ду 15–1200: рівнопрохідні й перехідні, безшовні та зварні, сталь 20 і 09Г2С, є оцинковані виконання. Відвантаження зі складу в Києві в день замовлення.
Рівнопрохідний чи перехідний
Рівнопрохідний трійник має всі три патрубки однакового діаметра — його ставлять там, де від магістралі йде відгалуження такого ж перерізу. Позначається одним розміром: трійник 108×4.
Перехідний трійник має бічний патрубок меншого діаметра — це найчастіший випадок у реальних системах: від магістралі Ду 150 відходить гілка Ду 50. Позначається двома розмірами: 159×4,5 — 57×3,5, де перший розмір магістральний, другий — відгалуження.
Практичне правило: якщо відгалуження менше за магістраль більш ніж утричі, перехідний трійник часто замінюють врізкою через штуцер або сідловину — це дешевше і технологічніше.
Розміри за ГОСТ 17376-2001

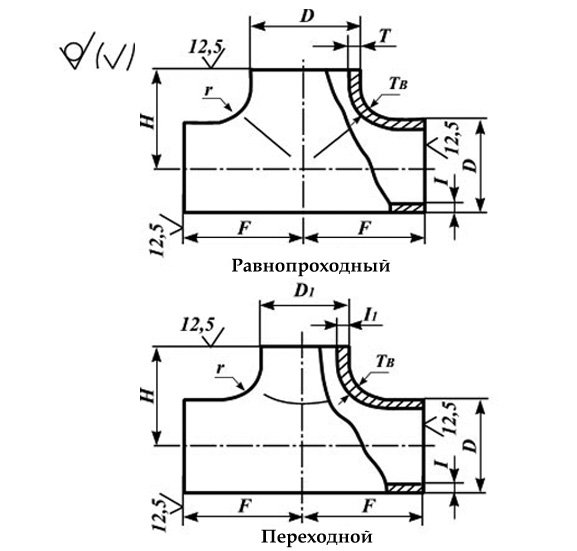

D і T — зовнішній діаметр і товщина стінки магістралі, D1 і T1 — те саме для відгалуження (прочерк означає рівнопрохідний трійник), F — довжина по магістралі від центру, H — висота відгалуження.
| Ду, мм | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм | Маса, кг |
|---|---|---|---|---|---|---|---|
| 15 | 21,3 | 2 | 21,3 | 2 | 25 | 25 | 0,2 |
| 20 | 26,9 | 3,2 | 26,9 | 3,2 | 29 | 29 | 0,4 |
| 25 | 33,7 | 3,2 | 33,7 | 3,2 | 38 | 38 | 0,6 |
| 32 | 42,4 | 3,6 | 42,4 | 3,6 | 48 | 48 | 1,1 |
| 40 | — | 3,6 | 48 | 3,6 | 57 | 57 | 1,4 |
| 50 | 57 | 5 | 45 | 4 | 50 | 45 | 0,7 |
| 50 | 57 | 3 | — | — | 50 | 45 | 0,5 |
| 50 | 57 | 5 | — | — | 50 | 45 | 0,7 |
| 65 | 76 | 6 | 45 | 5 | 65 | 60 | 1,4 |
| 65 | 76 | 3,5 | 57 | 3 | 65 | 60 | 0,8 |
| 65 | 76 | 3,5 | — | — | 65 | 60 | 0,8 |
| 65 | 76 | 6 | — | — | 65 | 60 | 1,4 |
| 80 | 89 | 3,5 | 57 | 3 | 80 | 70 | 1,5 |
| 80 | 89 | 3,5 | 76 | 3,5 | 80 | 70 | 1,5 |
| 80 | 89 | 3,5 | — | — | 80 | 70 | 1,5 |
| 80 | 89 | 6 | — | — | 80 | 70 | 2 |
| 100 | 108 | 4 | 76 | 3,5 | 100 | 80 | 2,2 |
| 100 | 108 | 4 | 89 | 4 | 100 | 80 | 2,2 |
| 100 | 108 | 4 | — | — | 100 | 80 | 2,2 |
| 100 | 108 | 6 | — | — | 100 | 80 | 3,3 |
| 125 | 133 | 6 | 89 | 5 | 110 | 95 | 4,1 |
| 125 | 133 | 6 | 108 | 5 | 110 | 95 | 4,1 |
| 125 | 133 | 4 | — | — | 110 | 95 | 2,9 |
| 125 | 133 | 6 | — | — | 110 | 95 | 4,1 |
| 150 | 159 | 4,5 | 108 | 4 | 130 | 110 | 4,8 |
| 150 | 159 | 6 | 108 | 5 | 130 | 110 | 6,6 |
| 150 | 159 | 8 | 133 | 6 | 130 | 110 | 9 |
| 150 | 159 | 4,5 | — | — | 130 | 110 | 4,8 |
| 150 | 159 | 6 | — | — | 130 | 110 | 6,6 |
| 150 | 159 | 8 | — | — | 130 | 110 | 9 |
| 200 | 219 | 8 | 133 | 6 | 160 | 140 | 13,8 |
| 200 | 219 | 8 | 159 | 6 | 160 | 140 | 13,8 |
| 200 | 219 | 6 | — | — | 160 | 140 | 10,2 |
| 200 | 219 | 8 | — | — | 160 | 140 | 13,8 |
| 250 | 273 | 10 | 159 | 6 | 190 | 175 | 26 |
| 250 | 273 | 10 | 219 | 8 | 190 | 175 | 26 |
| 250 | 273 | 7 | — | — | 190 | 175 | 18,4 |
| 250 | 273 | 10 | — | — | 190 | 175 | 26 |
| 300 | 325 | 10 | 219 | 8 | 220 | 200 | 34,2 |
| 300 | 325 | 10 | 273 | 10 | 220 | 200 | 34,2 |
| 300 | 325 | 8 | — | — | 220 | 200 | 27,4 |
| 300 | 325 | 10 | — | — | 220 | 200 | 34,2 |
| 300 | 325 | 12 | — | — | 220 | 200 | 41,1 |
| 350 | 377 | 8 | 273 | 7 | 240 | 225 | 46 |
| 350 | 377 | 10 | 325 | 8 | 240 | 225 | 46 |
| 350 | 377 | 12 | 325 | 10 | 240 | 225 | 55,2 |
| 350 | 377 | 10 | — | — | 240 | 225 | 46 |
| 350 | 377 | 12 | — | — | 240 | 225 | 55,2 |
| 400 | 426 | 10 | 325 | 8 | 270 | 250 | 55,5 |
| 400 | 426 | 12 | 325 | 10 | 270 | 250 | 66,7 |
| 400 | 426 | 16 | 325 | 12 | 270 | 250 | 88,8 |
| 400 | 426 | 10 | 377 | 10 | 270 | 250 | 55,5 |
| 400 | 426 | 12 | 377 | 12 | 270 | 250 | 66,7 |
| 400 | 426 | 16 | 377 | 16 | 270 | 250 | 88,8 |
| 400 | 426 | 10 | — | — | 270 | 250 | 55,5 |
Як читати маркування
У ГОСТ 17376 розмір трійника задають зовнішнім діаметром і товщиною стінки кожного патрубка, а не умовним проходом. Тому при замовленні важливо назвати саме розмір труби: не «Ду 100», а «108×4». Одному Ду може відповідати кілька товщин стінки, і трійник із неправильною стінкою не зістикується з трубою під зварювання.
Матеріал і покриття
Сталь 20 — базовий варіант для води, пари, опалення й технологічних ліній у діапазоні приблизно від −20 до +425 °C. Сталь 09Г2С тримає мороз до −40 °C, її беруть на зовнішні та підземні трубопроводи й відповідальні об''єкти. Оцинковані трійники застосовують на водопроводі й зовнішніх мережах, де потрібна корозійна стійкість без фарбування; на пару оцинковку не ставлять.
Монтаж і типові помилки
Трійник вварюють стиковим швом із розділенням кромок. Три шви навколо однієї деталі дають велике локальне нагрівання, тому зварюють у послідовності «магістраль — магістраль — відгалуження», даючи металу охолонути між проходами. Прихватки ставлять хрест-навхрест.
Часта помилка — врізка відгалуження «в тіло» труби замість повноцінного трійника. Такий вузол концентрує напруження по краю отвору і на тиску понад 16 бар стає слабкою ланкою. Другий типовий недогляд — не витримана пряма ділянка: відразу після трійника не варто ставити відвід чи засувку, потік ще не вирівнявся, і арматура працює в турбулентності.
Питання та відповіді
Чим безшовний трійник кращий за зварний? У безшовного немає поздовжнього шва, тому він рівномірніше тримає тиск і краще працює на циклічних навантаженнях. Зварні трійники дешевші й застосовуються на великих діаметрах, де безшовні технологічно недоступні.
Чи можна поставити перехідний трійник «навпаки»? Ні. Магістральні патрубки розраховані на прохід повного потоку, бічний — на відгалуження. Пускати основний потік через бічний патрубок не можна ні за гідравлікою, ні за міцністю.
Що таке трійник із посиленим відгалуженням? Це виконання з потовщеною стінкою в зоні врізки, для ліній із високим тиском і вібрацією. Підбирається за розрахунком, у наявності — під замовлення.
Як порахувати довжину при монтажі? У ГОСТ 17376 для кожного типорозміру вказані довжина магістралі та висота відгалуження від осі. Ці розміри й віднімають від довжини прямих ділянок при розкрої труби.
Інші деталі трубопроводу — у розділах «Відводи сталеві», «Переходи сталеві» і «Фланці».
Таблиця розмірів і цін: Трійники сталеві ГОСТ 17376
Разом із цим дивляться
Вся група — Деталі трубопроводів сталеві приварні. Поруч у каталозі: Відводи сталеві, Переходи сталеві, Фланці, Заглушки еліптичні.
Коротка технічна характеристика
| Умовний тиск Ру, МПа | Умовний діаметр Ду, мм |
|---|---|
| 0,1; 0,25 | 10–1200 |
| 0,6; 1,0 | 10–1600 |
| 1,60 | 10–1200 |
| 2,50 | 10–800 |
Температура робочого середовища — від мінус 70 до плюс 300 °C. Матеріал: сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т. Конкретне виконання й марку сталі звіряють за паспортом позиції.
