Сталева засувка 30с41нж у комплекті з електроприводом
Тискдо 16 бар
t max+425 °C
Керуванняелектропривід
Ду50–800 мм
Сталева клинова засувка з електроприводом для ліній, якими керують дистанційно: пара, газ, нафтопродукти, гаряча вода. Приходить зібраною — привід уже підібраний за діаметром і моментом, тип приводу вказано в таблиці навпроти кожного Ду.
Технічні характеристики
Робочі середовища
рідкі й газоподібні неагресивні середовища, вода, пара, газ, нафтопродукти
Робоча температура
до +425 °C
Робочий тиск
до 16 бар (Ру 16)
Корпус, кришка, клин
сталь 20
Ущільнення клина
13Х25Т
Шпиндель
сталь 20Х13, висувний
Клас герметичності
«А»
Привід
електричний загальнопромисловий, серії НА / НБ / НВ
Потужність приводу
0,18–4,25 кВт залежно від типу
Прохід
повний
Приєднання
фланцеве
Діаметри
Ду 50–1000
Типорозміри та габарити

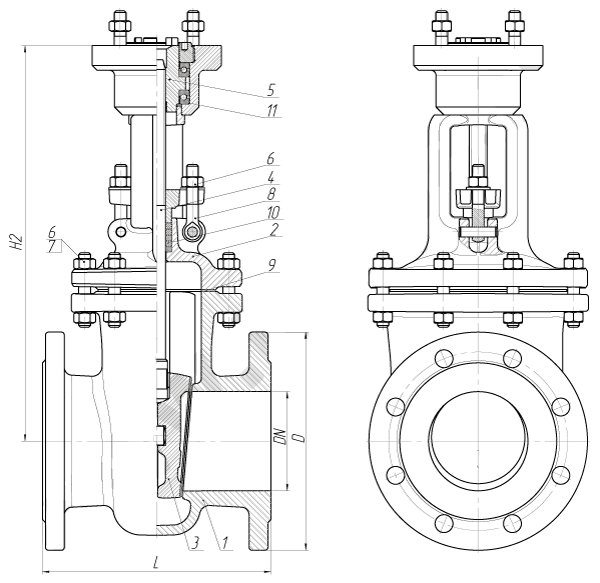

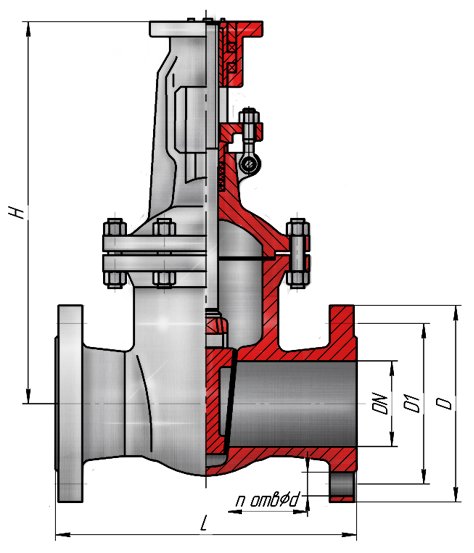

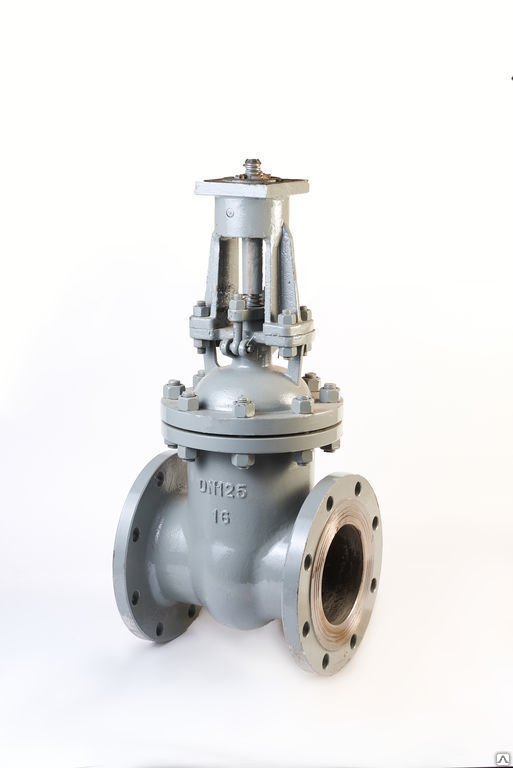

Габаритний кресленик засувки 30с941нж під електропривід.Засувка 30с941нж у розрізі — проточна частина і вузол шпинделя.Засувка 30с941нж — верхній фланець ISO під монтаж електроприводу.
Ду, мм
L, мм
H, мм
Тип приводу
Маса, кг
50
180
280
А
17
80
210
350
А
28,5
100
230
380
А
39
125
255
460
А
61
150
280
550
А / Б
83
200
330
680
Б
124
250
450
850
Б
242
300
500
985
Б / В
315
350
550
1205
В
465
400
600
1425
В
640
500
700
1545
В / Г
1233
600
800
1665
Г
1400
Конструкція та особливості
Готовий вузол: засувка й привід узгоджені за моментом і ходом.
Тип приводу — від «А» на малих діаметрах до «Г» і «Д» на Ду 600–800.
Клас герметичності «А» зберігається — привід нічого не погіршує.
Ручне дублювання маховиком на випадок знеструмлення.
Застосування
Паропроводи
Газопроводи
Нафтобази
Теплові пункти
Промислова автоматика
Наші переваги
Імпортуємо продукцію самостійноПрямі поставки із заводів і фабрик дозволяють тримати конкурентну ціну.
20 років досвіду поставокЗа два десятиліття ми знаємо, що працює на об’єкті, а що ні.
Гарантія і сертифікатиПродукція сертифікована, на свої товари ми даємо гарантію.
Відвантаження в день оплатиХодові типорозміри є на складі в Києві — не чекаєте на поставку.
Відправимо будь-яким перевізникомДоставка по всій Україні, перевізника обираєте ви.
Технічні консультаціїМенеджери забезпечать вас консультацією щодо правильного вибору обладнання.
Привід, фланці та зусилля на шпинделі
Дані з технічного паспорта: діаметр кола болтів і отвори під фланці ГОСТ 12820-80 / 12821-80, тип електропривода, кількість обертів шпинделя від закритого до відкритого положення і потрібний крутний момент.
Ду, мм
D1, мм
n–d
Тип приводу
Обертів шпинделя
Зусилля, Н·м
50
125
4×18
А
15
52
80
160
8×18
А
23
84
100
180
8×18
А
24
84
125
210
8×18
А
30
100
150
240
8×22
А / Б
33
100 / 160
200
295
12×22
Б
43
160
250
355
12×26
Б
53
280
300
410
12×26
Б / В
53
300
350
470
16×30
В
53
400
400
525
16×30
В
55
710
500
650
20×33
В / Г
60
900
600
770
20×39
Г
82
2025
Матеріали деталей
Склад матеріалів за технічним паспортом виробника. Корпусні деталі литі, ущільнювальні поверхні клина й корпуса наплавлені корозійностійкими сталями.
Корпус
сталь WCB
Кришка
сталь WCB
Клин
сталь 25Л
Шпиндель
20Х13
Гайка шпинделя опорна
латунь ЛС59-1
Гайка
сталь 35
Шпилька, болт
вуглецева сталь
Болт відкидний
сталь 35
Прокладка кришки
паронiт, ТРГ
Набивка сальника
АГІ, ТРГ
Підшипник
кульковий упорний
Наплавлення клина
13Х25Т, 10Х17Т
Наплавлення в корпусі
07Х25Н13, 08Х21Н10Г6
Монтаж і експлуатація
Електроприводну засувку 30с941нж ставлять на очищений, закріплений і повністю розвантажений трубопровід. Допустиме положення — приводом угору або горизонтально; приводом униз монтувати заборонено. Перед установкою зніміть заглушки, проведіть розконсервацію уайт-спіритом і продуйте порожнину чистим повітрям, а перед засувкою за напрямком потоку поставте магнітно-механічний фланцевий фільтр.
Що відрізняє саме цю серію від ручної 30с41нж: перед пуском потрібно виставити кінцеві вимикачі й муфту обмеження крутного моменту приводу, перевірити напрямок обертання поштовховим вмиканням і заземлити корпус електроприводу. Ручне дублювання маховиком допускається тільки при знеструмленому приводі. На Ду 500–800 привід підбирають за фактичним зусиллям на шпинделі — недостатній момент не забезпечить клас герметичності «А» при 16 барах.
Повний регламент обслуговування — періодичні огляди, мастила, таблиця несправностей і гарантійні умови — наведений на сторінці засувок 30с41нж Ру16.
Купити засувку 30с941нж з електроприводом
Дайте діаметр, середовище і напругу живлення — підтвердимо тип приводу й терміни поставки. На великі діаметри рахуємо окремо, зазвичай швидше, ніж очікують.
