Фітинги сталеві
Фітинги сталеві: види, матеріали та застосування
Які типи представлені в категорії
Різьби сталеві; Муфти сталеві; Згони сталеві; Контргайки сталеві. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
вуглецева й оцинкована сталь; для окремих груп — латунь, нержавіюча сталь і чавун. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — з'єднання, розгалуження, перехід і ремонт ділянок трубопроводу. Типові робочі середовища: вода, теплоносії, повітря, газ і технологічні середовища — лише за підтвердженої сумісності.
- Робочий тиск: має відповідати максимальному режиму трубопроводу із необхідним запасом.
- Робоча температура: перевіряється для корпусу, ущільнень і приводу окремо.
- Робоче середовище: враховують хімічну сумісність і наявність механічних домішок.
- Діапазон діаметрів: звіряють із прохідним та приєднувальним розміром обладнання.
- Монтаж: враховують тип різьби, фланця, зварного або міжфланцевого приєднання.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.
Усі типи з’єднань — у розділі фітинги різьбові.
Фітинги сталеві: різьби, муфти, згони, контргайки
Сталеві різьбові деталі — класика збирання сталевого трубопроводу без зварювання: ними нарощують ділянки, роблять розбірні вузли та підключають арматуру. На відміну від чавунних, ці вироби виготовляють із труби, тому вони мають ту саму марку сталі, що й лінія, витримують вищий тиск і легко зварюються за потреби. У розділі — позиції Ду 15–100.

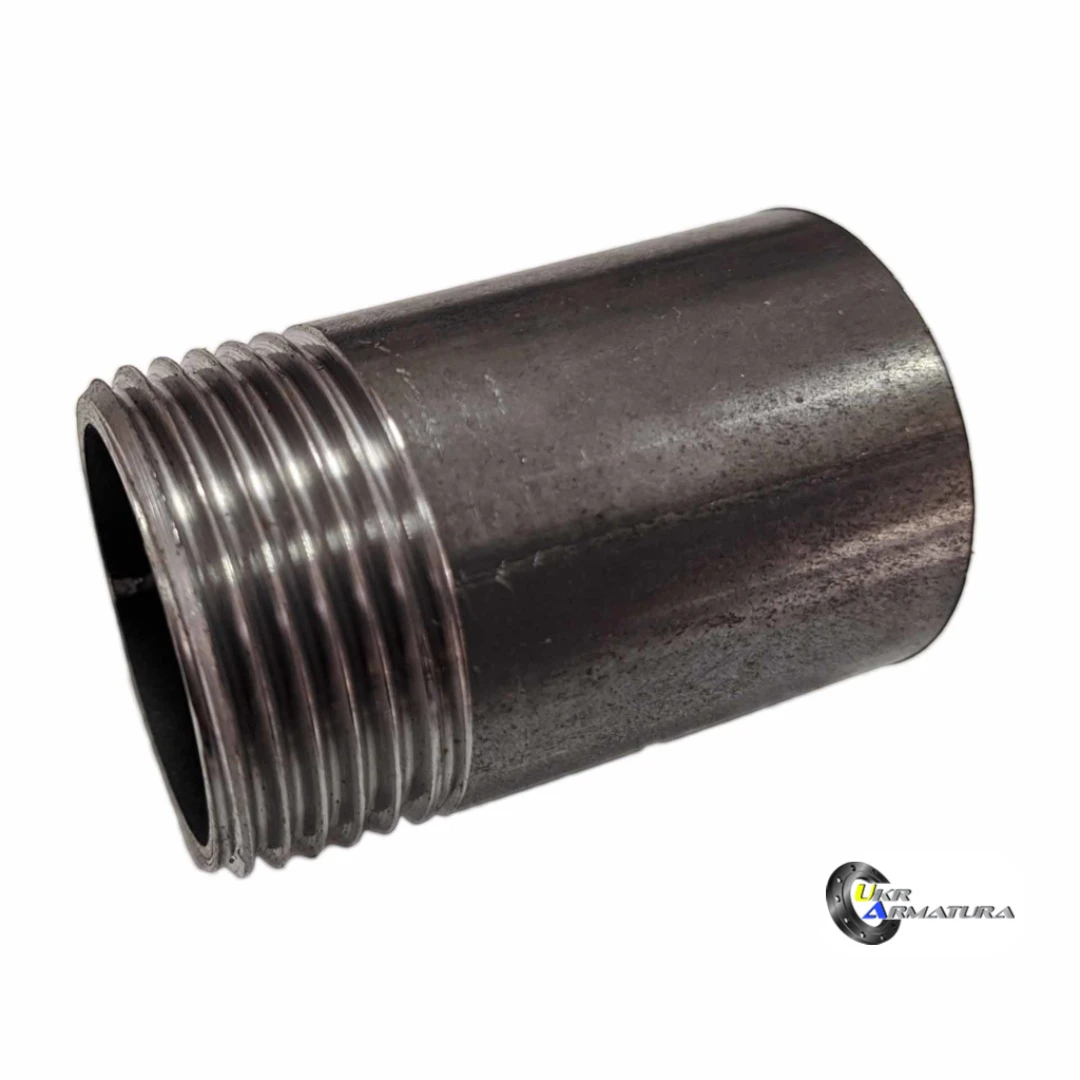

- Різьби сталеві короткі — відрізок труби з нарізаною різьбою для нарощування або підключення арматури.

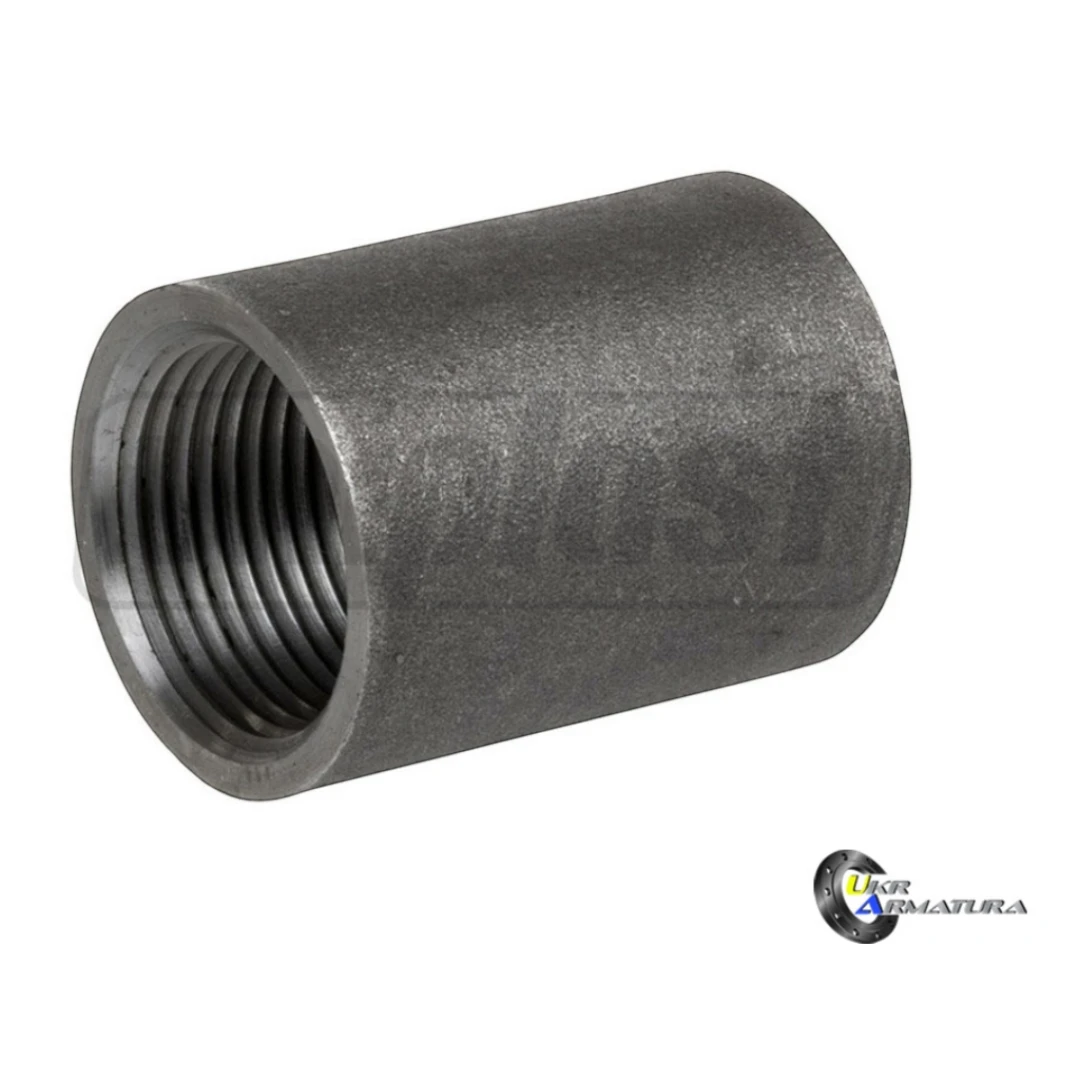

- Муфти сталеві — з'єднання двох різьбових кінців.

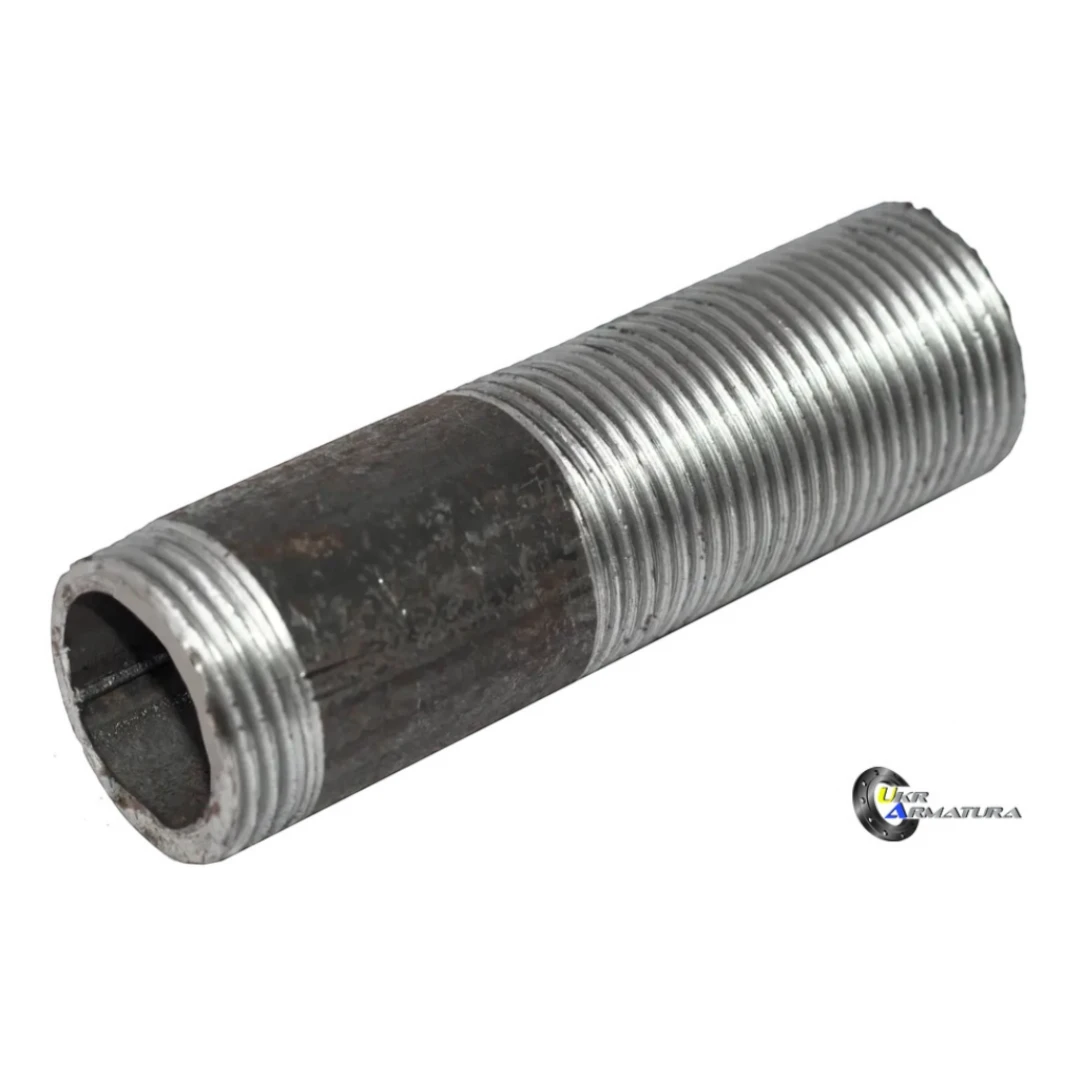

- Згони сталеві — деталь із довгою та короткою різьбою, основа розбірного вузла.

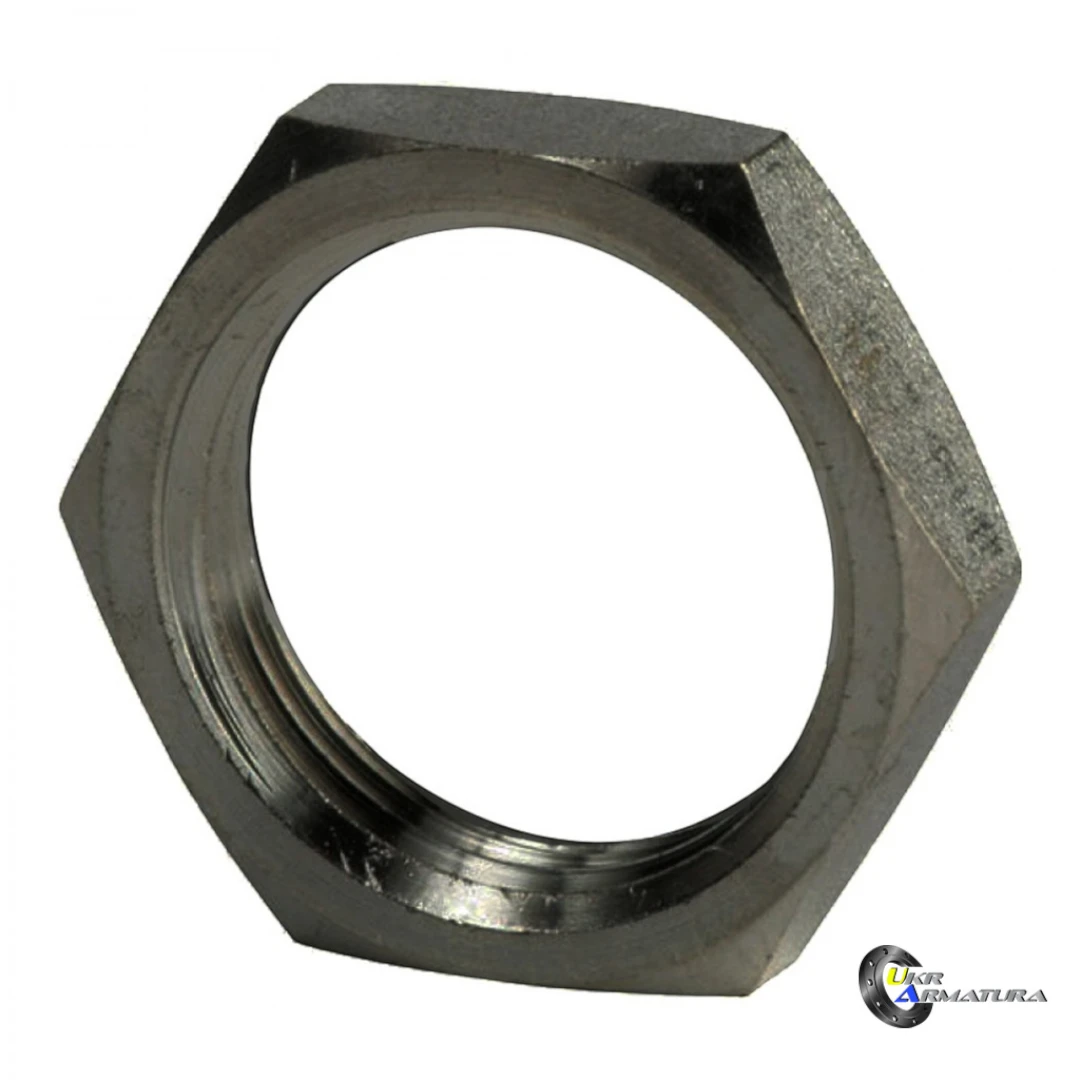

- Контргайки сталеві — фіксація згону та притискання ущільнення.
- Усі різьбові фітинги — розділ із латунними, чавунними та нержавіючими виконаннями.
Що таке згін і як зібрати розбірний вузол
Згін — це відрізок труби, у якого з одного боку коротка різьба, а з іншого — довга (щонайменше на довжину муфти й контргайки). Класичний «американський» вузол збирають так: на довгу різьбу накручують контргайку, потім муфту, вузол стикують із зустрічною різьбою, після чого муфту зганяють із довгої різьби на коротку, а контргайку затягують на муфту через лляне ущільнення. Такий стик можна розібрати за кілька хвилин без різання труби — саме тому згони ставлять перед кранами, лічильниками, фільтрами й насосами.
Сталь, чавун чи латунь
Сталеві деталі беруть там, де лінія теж сталева: вони мають однакову міцність, однакове теплове розширення й у разі потреби дозволяють перейти на зварювання. Чавунні оцинковані фітинги дають ширший асортимент фасонних форм (кутники, трійники, хрестовини) і краще захищені від корозії. Латунні компактніші й акуратніші на видимих ділянках. Різьба в усіх трьох груп однакова — трубна циліндрична G, тож деталі вільно поєднуються.
Монтаж
Різьбу ущільнюють льняним пасмом із пастою: для сталевих вузлів воно надійніше за тонку ФУМ-стрічку, бо витримує термічні цикли й підтягування. Пасмо намотують за напрямком накручування, заповнюючи западини різьби. Затягують до відчутного опору; чорна сталь без покриття потребує фарбування або мастила після монтажу, інакше різьба заіржавіє й вузол перестане розбиратися. Перед складанням із різьби знімають задири й металеву стружку.
Часті запитання
Чим коротка різьба відрізняється від довгої?
Коротка потрібна для звичайного накручування деталі до упору. Довга (на згоні) розрахована на те, щоб на неї повністю зійшли муфта й контргайка, звільнивши стик для розбирання.
Чи можна замість згону поставити американку?
Так, американка компактніша й розбирається однією гайкою. Згін дешевший і ремонтопридатніший на сталевих лініях великого діаметра, а також дозволяє компенсувати невеликі неточності довжини.
Чому різьбу краще ущільнювати льном, а не ФУМ?
Льон із пастою набухає у воді й «затягує» мікрозазори, витримує підтягування та нагрів. ФУМ-стрічка зручніша на латуні й малих діаметрах, але при повторному затягуванні часто починає пропускати.
Чи є наявність?
Ходові розміри Ду 15–50 є на складі в Києві, відвантаження в день замовлення; більші діаметри — під замовлення.
