Фільтри сітчасті та грязьовики, Ду 15–500

Фільтри та грязьовики: що є в розділі

Сітчастий фільтр і грязьовик затримують окалину, пісок, зварювальний грат і продукти корозії, захищаючи насоси, лічильники, регулятори, теплообмінники та запірну арматуру. Це найдешевший елемент системи й водночас той, що найбільше подовжує ресурс усього іншого обладнання. У розділі — різьбові та фланцеві виконання Ду 15–300.

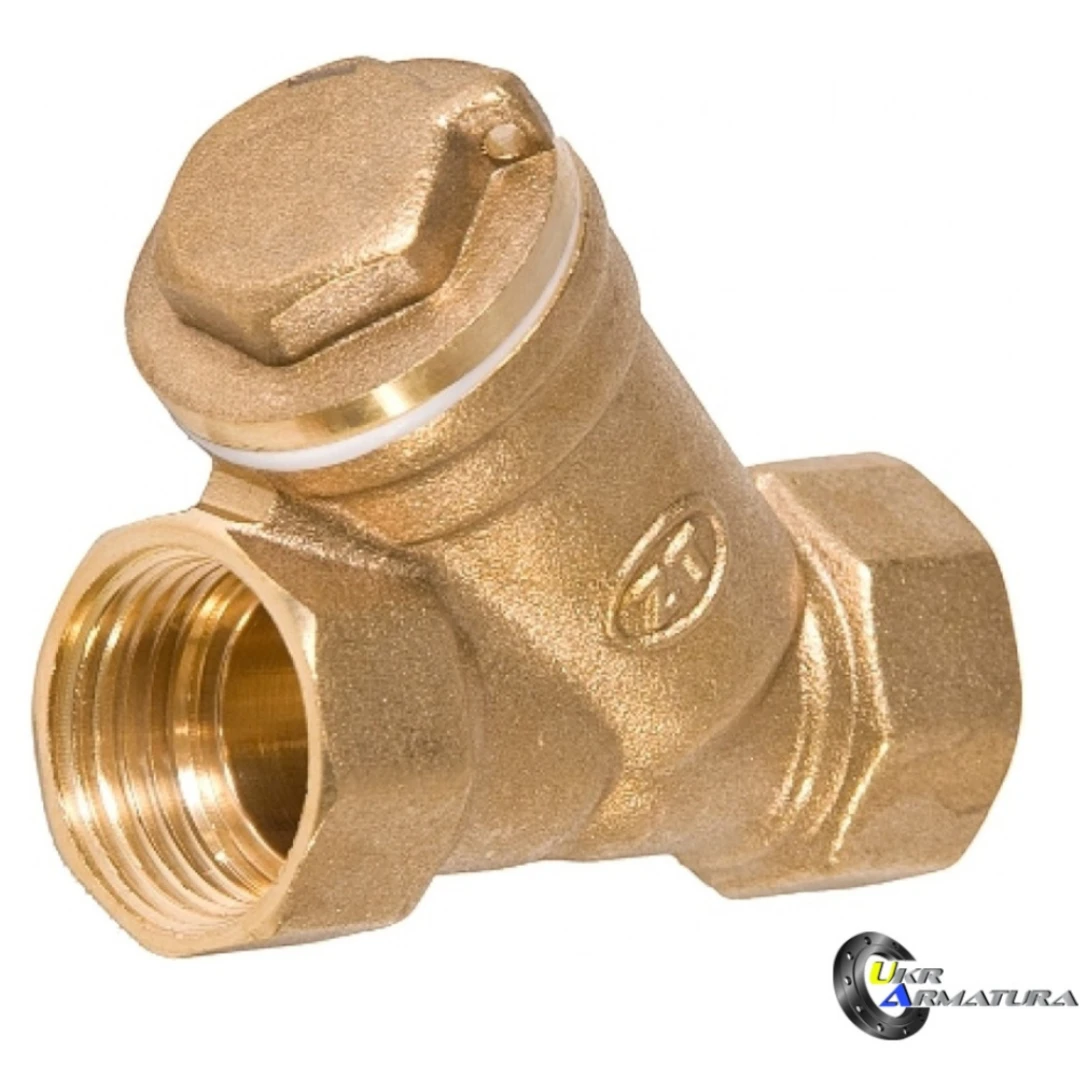

• Фільтри латунні різьбові — Y-подібні фільтри Ду 15–50 для води, опалення та стисненого повітря.

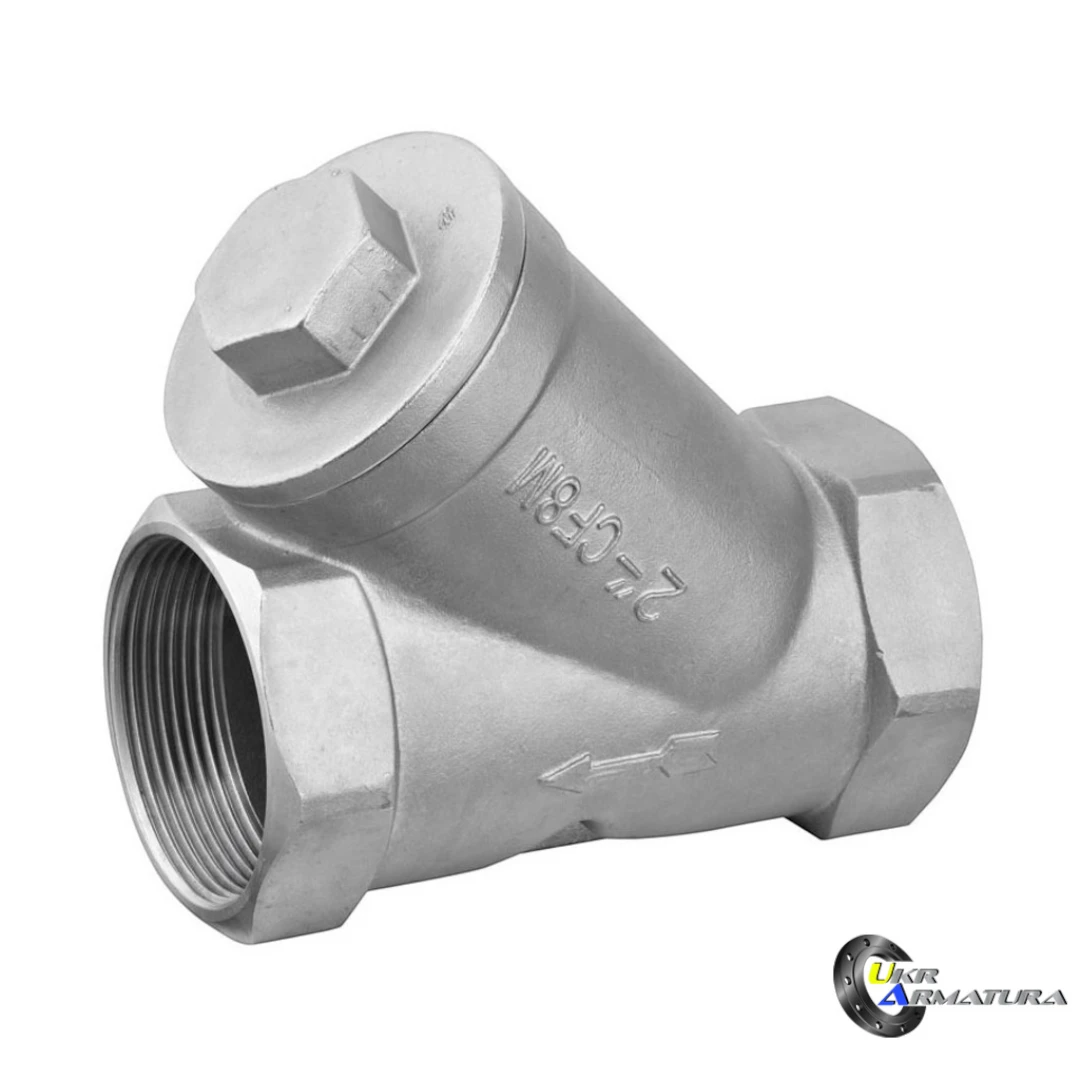

• Фільтри нержавіючі різьбові — AISI 304/316 для харчових і агресивних середовищ.

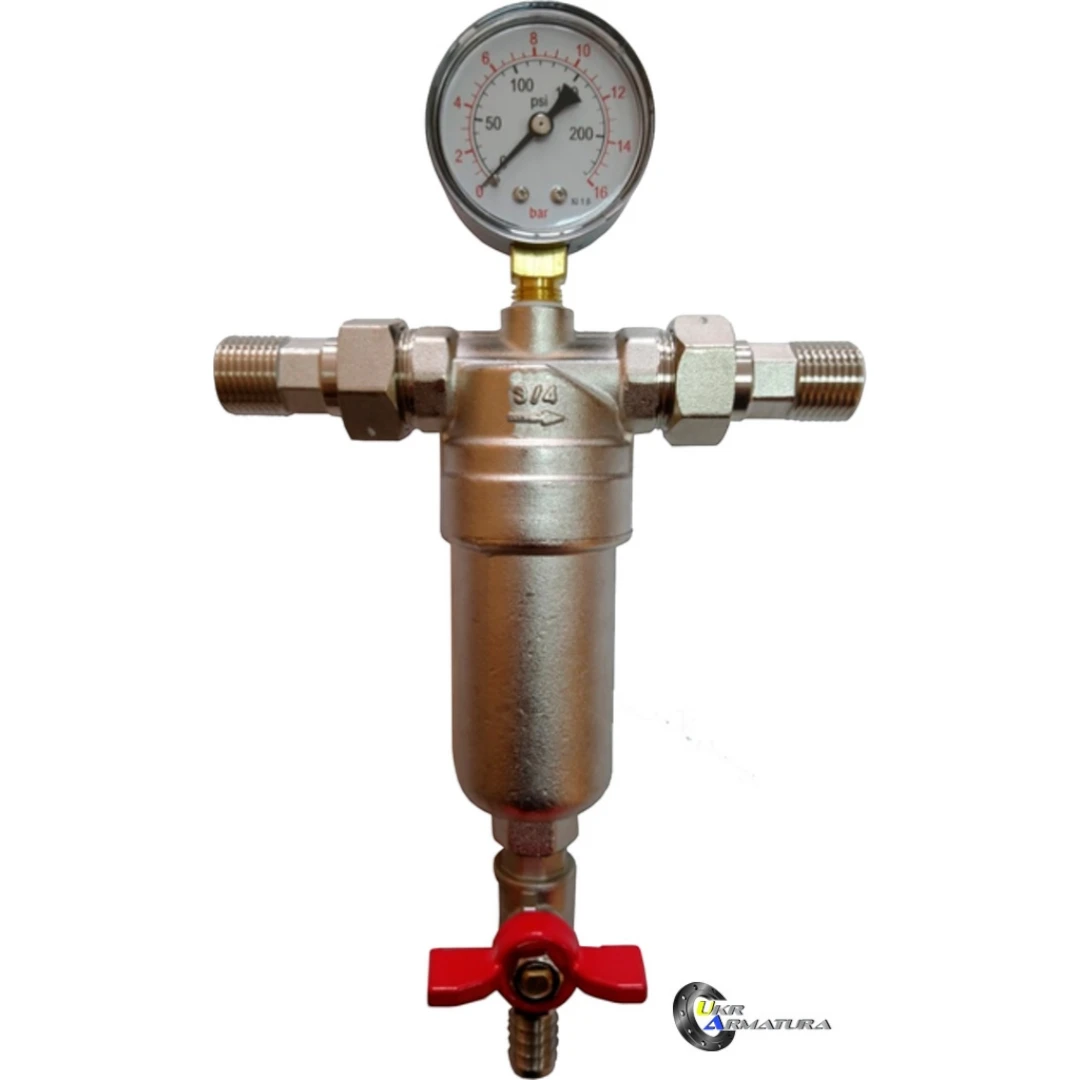

• Фільтри тонкого очищення — з промивкою та манометром, для водопідготовки.

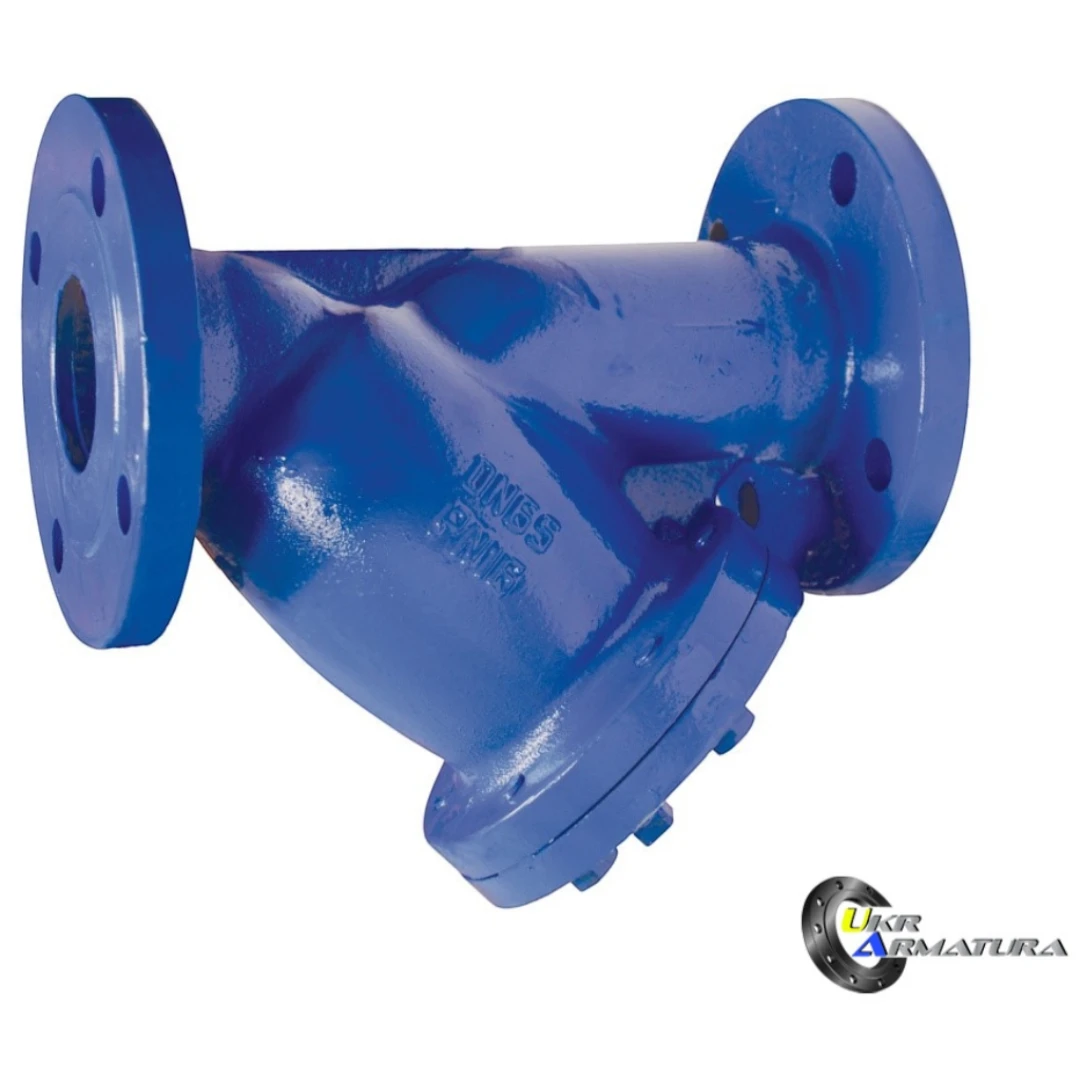

• Фільтри фланцеві — чавунні та сталеві Ду 50–300 для магістралей і теплопунктів.

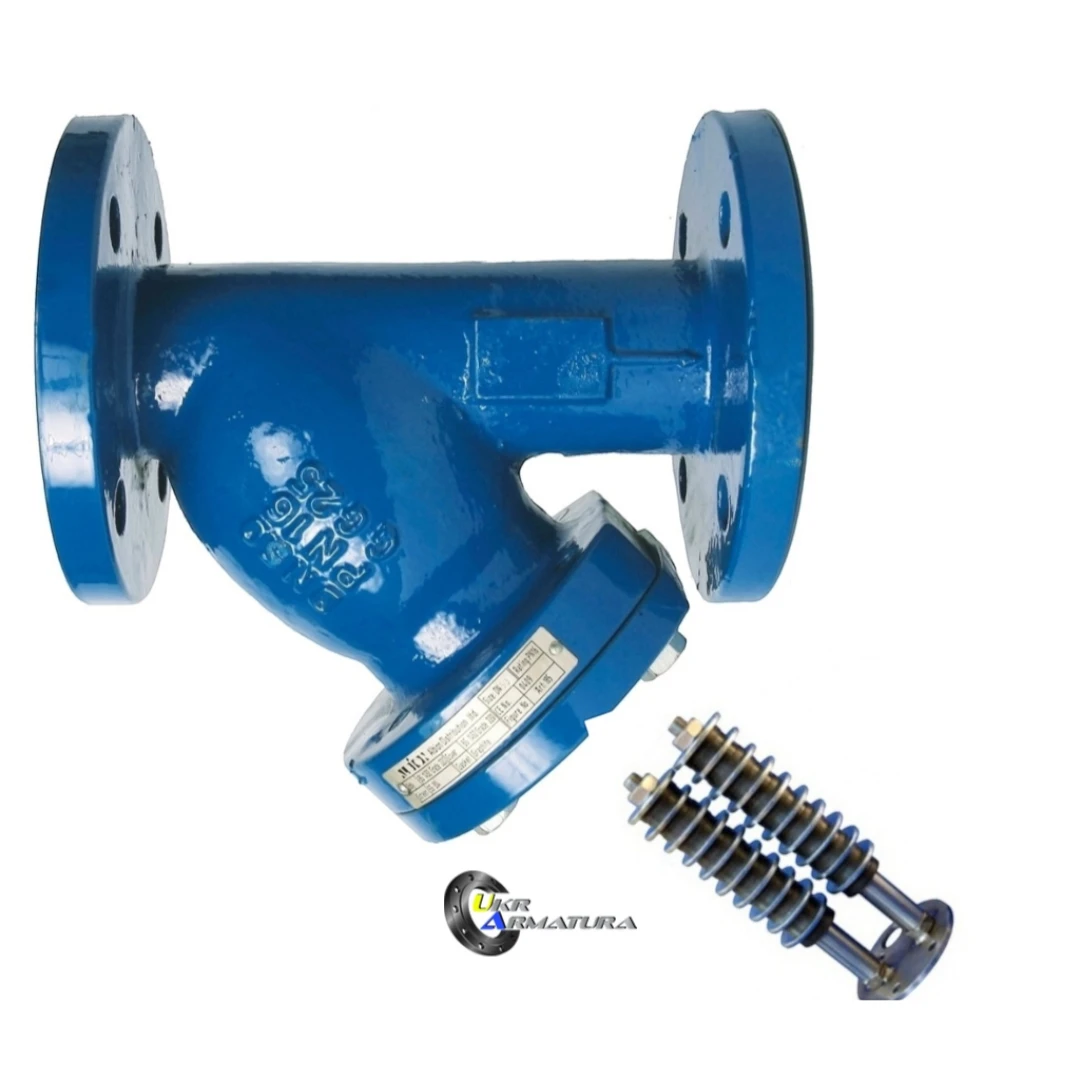

• Фільтри магнітні — додатково вловлюють феромагнітні частинки й шлам.

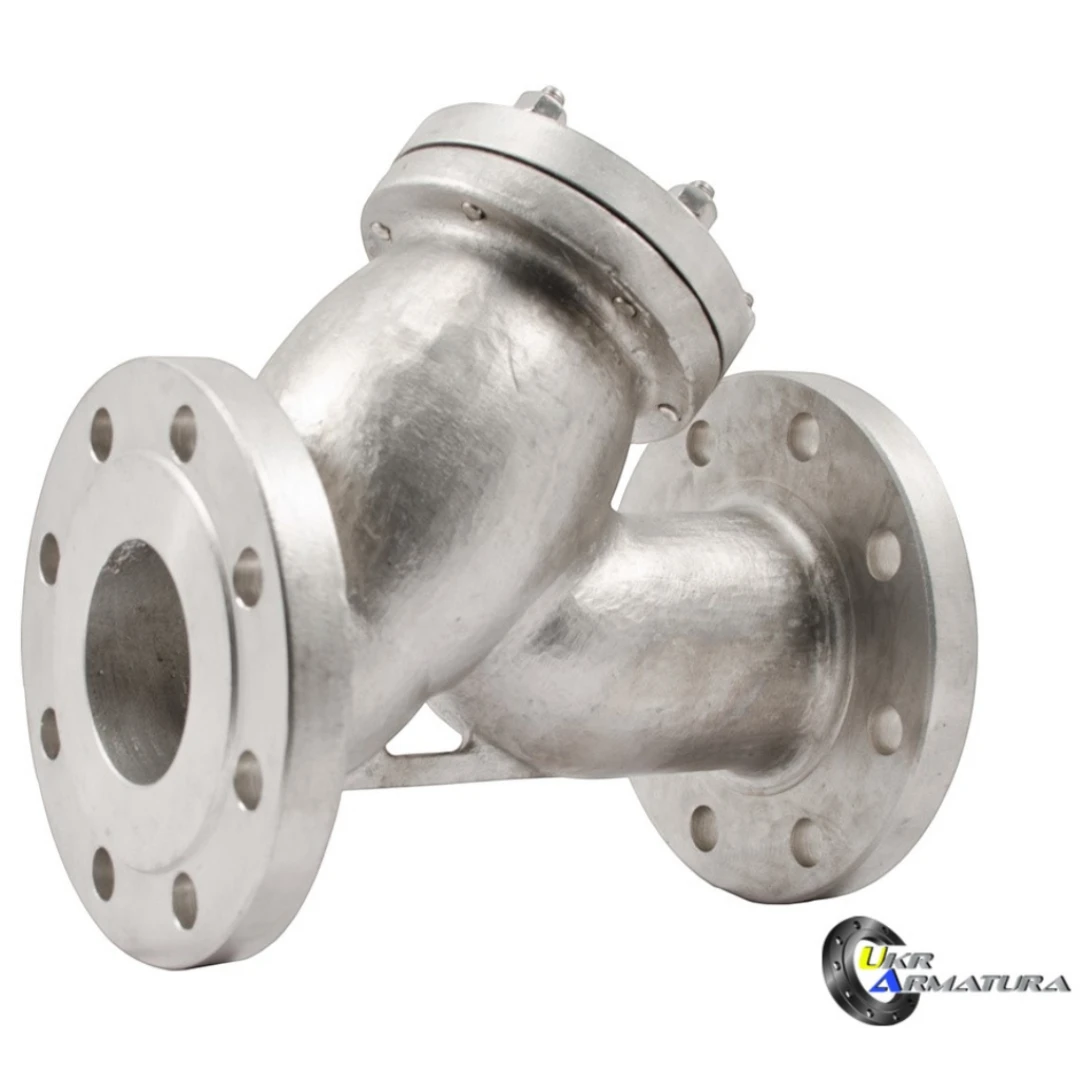

• Фільтри фланцеві нержавіючі — для харчових і хімічних ліній великого діаметра.
• Грязьовики приварні та грязьовики фланцеві — абонентські вузли теплових пунктів.

Фільтр чи грязьовик: у чому різниця

Сітчастий фільтр — компактний виріб із похилою сіткою в косому відводі корпусу; він розрахований на дрібні частинки й невеликий обсяг забруднень, тому потребує регулярного промивання. Грязьовик — це посудина значно більшого об'єму, встановлена в тепловому пункті: вода в ній сповільнюється, важкі частинки осідають у відстійник, а дрібніші затримуються сіткою. Грязьовик тримає набагато більший обсяг бруду між чистками й тому застосовується на вводах теплових мереж, тоді як фільтр ставлять безпосередньо перед конкретним обладнанням.

Як підібрати фільтр

1. Діаметр. Приймається за діаметром лінії: Ду 15–50 — різьбові виконання, від Ду 50 — фланцеві. Ставити фільтр меншого діаметра з переходами не варто: різко зростає перепад тиску.
2. Тиск і температура. Латунні фільтри — Ру 16 і до +150 °C, чавунні фланцеві — Ру 16 і до +150 °C, сталеві — Ру 16–40 і вище за температурою. Для пари обирають сталеве виконання.
3. Комірка сітки. Стандартна комірка 0,4–0,8 мм підходить для води й опалення. Для захисту форсунок, теплообмінників і автоматики потрібна дрібніша сітка або фільтр тонкого очищення.
4. Матеріал. Латунь — побутові та котельні лінії; чавун — теплові мережі й водоканал; нержавіюча сталь — харчові, фармацевтичні та хімічні виробництва.

Монтаж і обслуговування

Фільтр встановлюють строго за стрілкою потоку. На горизонтальній ділянці ковпак із сіткою має дивитися вниз або вбік, але ніколи вгору — інакше бруд при відкриванні пробки висиплеться назад у систему. Перед фільтром і після нього зручно поставити кульові крани, щоб чистити сітку без зливу всієї системи. Ознака забруднення — зростання перепаду тиску на фільтрі та падіння витрати; на відповідальних вузлах перепад контролюють двома манометрами. Після монтажу нової системи фільтр промивають через кілька днів роботи: саме тоді виходить основна маса окалини.

Часті запитання

Де обов'язково ставити фільтр?

Перед лічильником води, насосом, регулятором тиску, запобіжним клапаном, теплообмінником і котлом. Це вузли, де навіть дрібна тверда частинка виводить обладнання з ладу.

Як часто чистити сітку?

У чистій міській воді — раз на 6–12 місяців, у свердловинній воді або старій системі з окалиною — раз на 1–3 місяці, а в перші тижні після монтажу — частіше. Надійніший критерій, ніж календар, — перепад тиску.

Чи можна ставити фільтр вертикально?

Так, на вертикальній ділянці з потоком зверху вниз. При потоці знизу вгору бруд не утримуватиметься у відстійнику й буде змиватися далі в систему.

Чим корисний магнітний фільтр?

Постійний магніт у корпусі вловлює продукти корозії й шлам, які вільно проходять крізь сітку. Це особливо помітно в системах опалення зі сталевими трубами та в контурах із чавунними котлами.
