Вентилі 15кч19п Ру16
| Діаметр умовний Ду,мм | 25 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 225 |
| Матеріал | чавун |
| З'єднання | фланцеве |
| Вага, кг | 2,10 |
| Бренд | UkrArmatura |
| Довжина, мм | 120 |
| Діаметр умовний Ду,мм | 32 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 225 |
| Матеріал | чавун |
| З'єднання | фланцеве |
| Вага, кг | 2,82 |
| Бренд | UkrArmatura |
| Довжина, мм | 140 |
| Діаметр умовний Ду,мм | 40 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 225 |
| Матеріал | чавун |
| З'єднання | фланцеве |
| Вага, кг | 3,86 |
| Бренд | UkrArmatura |
| Довжина, мм | 170 |
| Діаметр умовний Ду,мм | 50 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 225 |
| Матеріал | чавун |
| З'єднання | фланцеве |
| Вага, кг | 5,60 |
| Бренд | UkrArmatura |
| Довжина, мм | 200 |
Вентиль 15кч19п Ру16 чавунний фланцевий
Вентиль 15кч19п — компактний чавунний фланцевий вентиль Ру16 для малих діаметрів Ду 25–50. Підходить для водопроводів, систем опалення й трубопроводів нафтопродуктів з температурою до +225 °C, де потрібна невелика фланцева арматура.
Технічні характеристики
- Номінальний тиск — 1,6 МПа (Ру16)
- Випробувальний тиск — 2,4 МПа
- Температура середовища — до +225 °C
- Герметичність — клас А
- Приєднувальні розміри — ГОСТ 12815-80
- Робоче середовище — вода, нафтопродукти
Матеріали
- Корпус і кришка — сірий чавун
- Золотник (диск) — сірий чавун з латунним ущільненням
- Шпиндель — вуглецева сталь
- Сальник — графітова набивка
- Прокладка кришки — пароніт

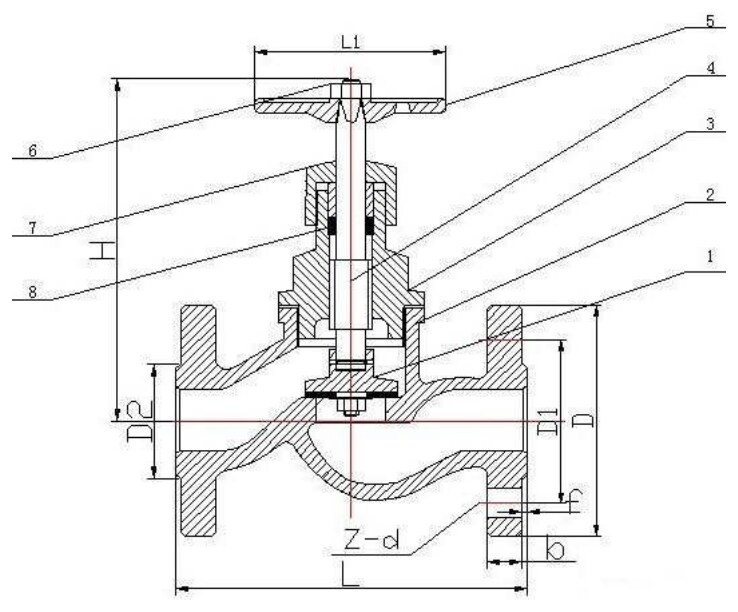

Розміри та маса
| Ду | Будівельна довжина L, мм | Висота H, мм | Міжосьова відстань отворів фланця D1, мм | Отвори фланця | Маса, кг |
|---|---|---|---|---|---|
| 25 | 120 | 110 | 85 | 4×Ø14 | 2,1 |
| 32 | 140 | 120 | 100 | 4×Ø18 | 2,82 |
| 40 | 170 | 130 | 110 | 4×Ø18 | 3,86 |
| 50 | 200 | 140 | 125 | 4×Ø18 | 5,6 |
У каталозі — Ду 25–50.
Вентиль чи засувка?
Вентиль перекриває потік золотником, який притискається до сідла, тому закривається щільніше й плавніше за засувку, а його ущільнення простіше обслуговувати. Натомість гідравлічний опір у вентиля вищий: потік у корпусі змінює напрямок. Тому вентилі зазвичай ставлять на малих і середніх діаметрах, в обв'язці обладнання й там, де арматуру часто відкривають і закривають, а на магістралях великих діаметрів — засувки.
Монтаж і експлуатація
- Перед монтажем видаліть консервацію й очистіть трубопровід від окалини та бруду.
- Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений.
- Під час обслуговування перевіряйте затягування сальника й змащуйте різьбу шпинделя.
Дивіться також: вентиль 15кч14п для Ду 50–200; муфтовий вентиль 15кч18п. Надішліть Ду та кількість — перевіримо наявність на складі в Києві й підготуємо рахунок. Доставка по Україні.
Що питають найчастіше
