Заглушки еліптичні ГОСТ 17379, Ду 15–1200

Заглушки еліптичні · склад у Києві

Заглушка еліптична сталева ГОСТ 17379

Приварна заглушка на кінець труби: кована сталева, оцинкована та емальована, Ду 15–1200

• Тиск номінальнийдо 10,0 МПа
• Температура−70 … +500 °C
• Типорозміри Dн×S32×2 … 530×10
• Приєднанняприварне встик

Еліптичні заглушки в трубопроводах слугують для закриття прохідного перерізу труб. Виготовляються штампуванням із листового металопрокату, працюють із газом, нафтопродуктами, гарячою та холодною водою, неагресивними рідинами й вуглеводнями. У наявності 56 позицій, Ду 15–1200, у трьох виконаннях — кована сталева, оцинкована та емальована. Відвантаження зі складу в Києві в день оплати.

Заглушки еліптичні: види, матеріали та застосування

• Які типи представлені в категоріїЗаглушки ГОСТ 17379, заглушки оцинковані, заглушки емальовані. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
• Матеріали виготовленняВуглецева, оцинкована, емальована й нержавіюча сталь. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
• Основні функції та робочі середовищаГоловна функція виробів — герметичне перекриття кінця труби, відгалуження або фланцевого патрубка. Типові робочі середовища: вода, теплоносії, пара, повітря, газ і сумісні технологічні середовища.
• Інші види заглушокОкрім приварних еліптичних випускаються заглушки фланцеві, плоскі приварні, міжфланцеві та поворотні — їх обирають там, де ділянку потрібно періодично розкривати.

Що перевірити перед замовленням

• Умовний тиск Ру — 0,1; 0,25; 0,6; 1,0; 1,6 і 2,5 МПа
• Умовний діаметр Ду — від 10 до 1600 мм залежно від Ру
• Температура робочого середовища — від мінус 70 до плюс 300 °C
• Матеріал — сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т
• Приєднання — приварне встик, фаски під зварний шов виконані на заводі

Технічні характеристики заглушок еліптичних

Конструкція та позначення розмірів

На кресленні заглушки вказують три розміри: Dн — зовнішній діаметр, що дорівнює зовнішньому діаметру труби; H — повна висота заглушки разом із циліндричною відбортовкою; S — товщина стінки. Заглушка позначається парою «Dн×S», наприклад 108×4 або 219×10: один і той самий зовнішній діаметр випускають із різною товщиною стінки і, відповідно, на різний умовний тиск.

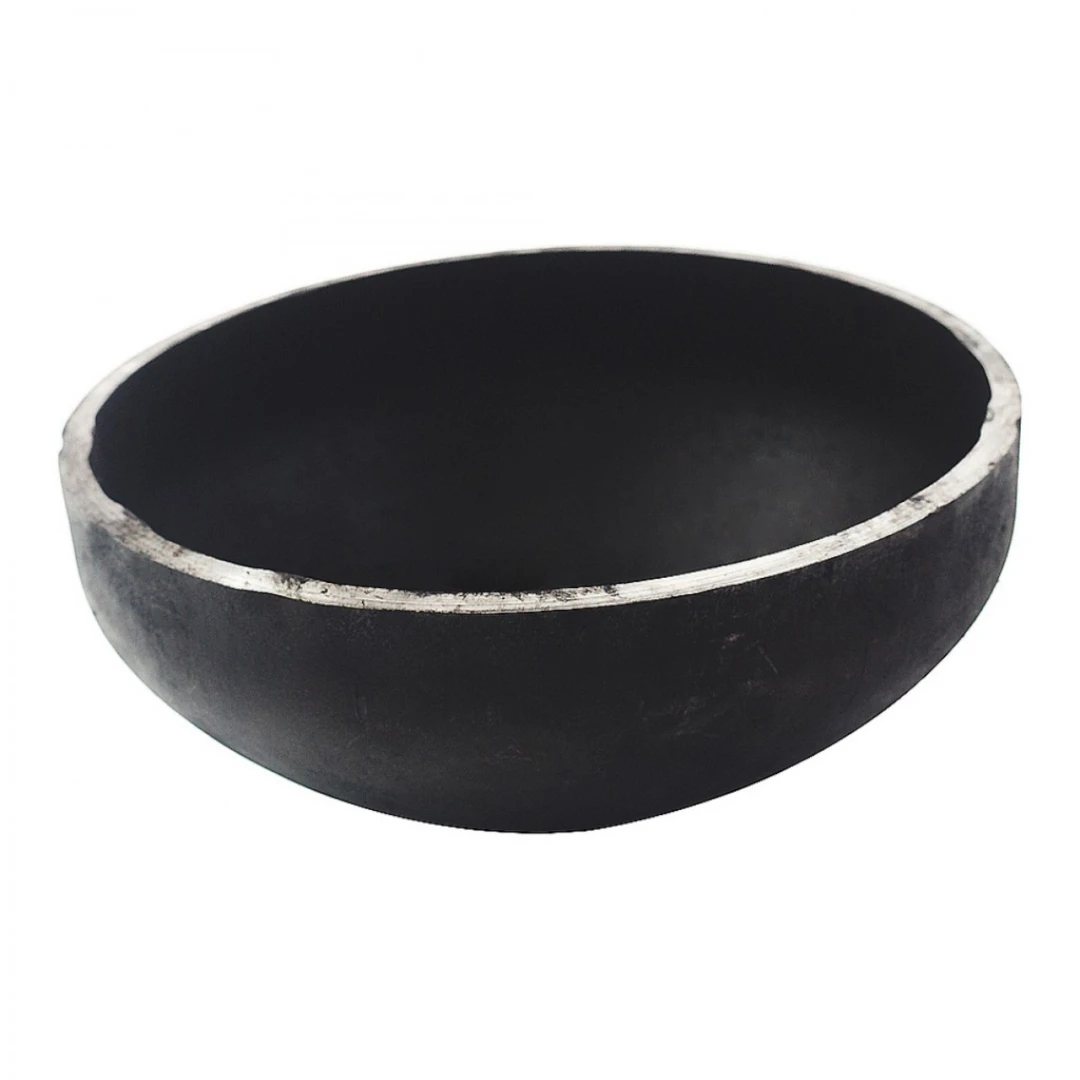

Заглушка на трубу еліптична сталева ДСТУ ГОСТ 17379

Заглушка еліптична сталева приварюється на кінець труби та закриває трубопровід. Стандарт — ДСТУ ГОСТ 17379 (ідентичний ГОСТ 17379). Дивіться також: відводи сталеві, перехід сталевий, трійник сталевий, усі фланці.

Заглушки еліптичні ГОСТ 17379: виконання та розміри

У наявності 56 позицій еліптичних заглушок, Ду 15–1200, у трьох виконаннях: ковані сталеві (26 типорозмірів, Ду 15–1200), оцинковані (18 типорозмірів, Ду 15–300) та емальовані (12 типорозмірів, Ду 25–300). Усі — приварні, під стик із трубою. Відвантаження зі складу в Києві в день оплати.

Що означає ГОСТ 17379

ГОСТ 17379-2001 — «Деталі трубопроводів безшовні приварні з вуглецевої та низьколегованої сталі. Заглушки еліптичні. Конструкція та розміри». Стандарт задає зовнішній діаметр, товщину стінки і висоту опуклої частини. Еліптична форма — не прикраса: за того самого тиску вона тримає навантаження тоншою стінкою, ніж плоский диск, бо в ній немає різкого переходу і концентратора напружень.

Поряд у тій самій системі стандартів ідуть ГОСТ 17375 (відводи), ГОСТ 17376 (трійники) та ГОСТ 17378 (переходи) — їх застосовують на одному трубопроводі.

Яке виконання обрати

• Кована сталеваБазове виконання під фарбування або ізоляцію. Іде на весь розмірний ряд до Ду 1200, застосовується на магістралях, теплових мережах, технологічних трубопроводах.

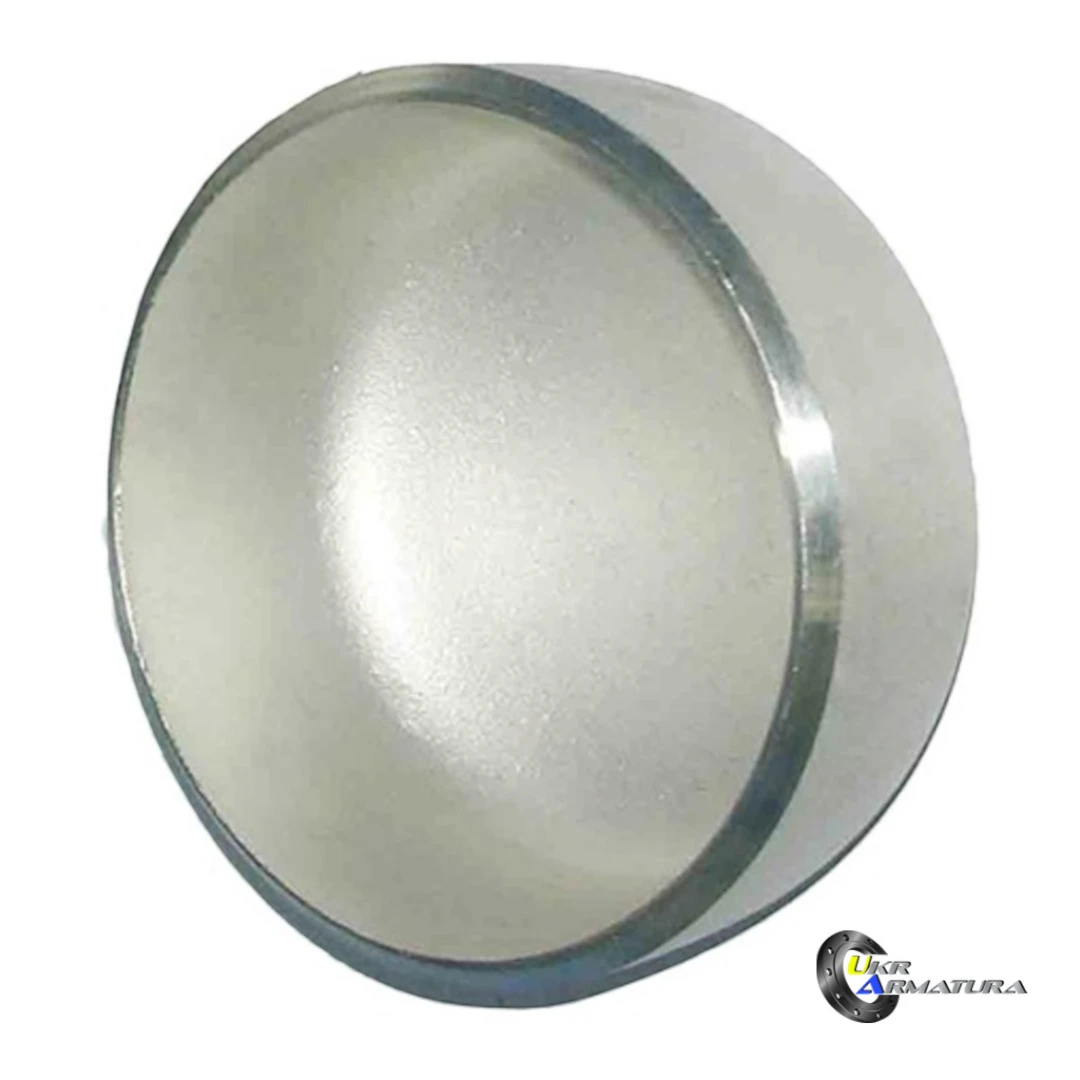

• ОцинкованаДля зовнішніх мереж і вологих приміщень, де немає високої температури. На пару та трубопроводи вище +200 °C оцинковку не ставлять: цинкове покриття руйнується, а під час зварювання виділяє шкідливі пари.

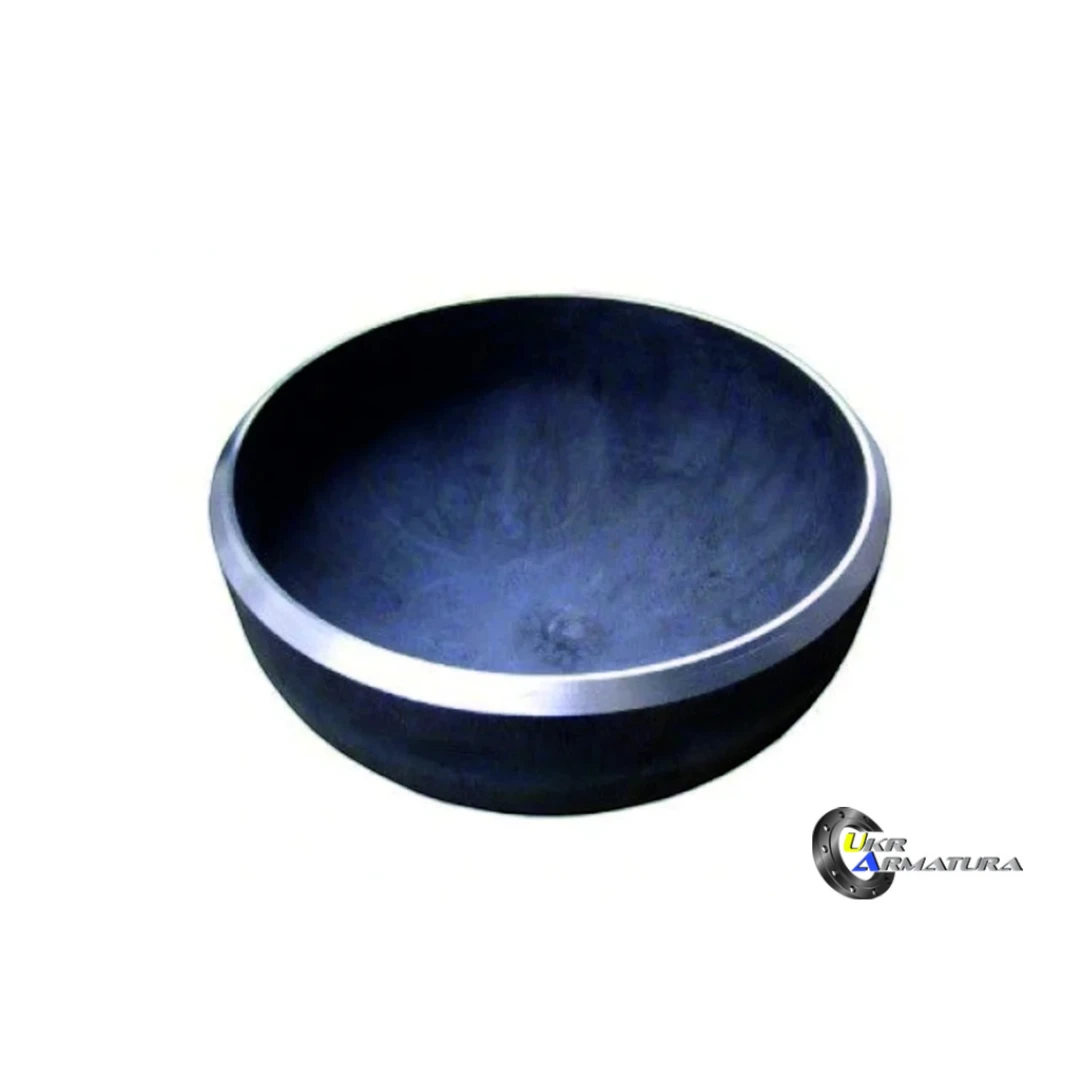

• ЕмальованаВнутрішнє емалеве покриття, для питної води та агресивних середовищ, де важливо не допустити контакту продукту зі сталлю та «рудої» води на виході.

Розмірний ряд: Ду та зовнішній діаметр

Один умовний прохід може мати два зовнішні діаметри — це різні труби. Дивіться на Dн, а не лише на Ду.

Типорозміри, умовний тиск і маса

Умовний тиск Ру залежить не лише від типорозміру, а й від транспортованого середовища. Для одного й того самого зовнішнього діаметра випускають заглушки з різною товщиною стінки S — що товща стінка, то вищий допустимий тиск.

Як підібрати заглушку

• Виміряйте зовнішній діаметр трубиСаме за ним підбирається заглушка, а не за «дюймами».
• Перевірте товщину стінкиУ заглушки вона має бути не меншою, ніж у труби.
• Звірте умовний тискЗа таблицею вище — окремо для неагресивного середовища, середньоагресивного та для пари з гарячою водою.
• Оберіть виконання за середовищемСталь — універсально, оцинковка — зовнішні мережі без високої температури, емаль — питна вода та агресивні середовища.

Монтаж

Заглушка приварюється встик із розробкою кромок, як звичайна деталь трубопроводу. Шов — кільцевий, по всьому периметру. Після зварювання ділянку опресовують: заглушка найчастіше ставиться на тупик або на резерв під майбутню врізку, і саме на ній насамперед проявляється дефект шва.

Якщо ділянка закривається тимчасово і її планують розкривати — розумніше поставити фланець із глухим відповідним фланцем: розбирається ключем, а не болгаркою.

Питання та відповіді

• Чим еліптична заглушка краща за плоску?Опукле днище рівномірно розподіляє тиск. Плоский диск того ж діаметра за тих самих умов треба робити помітно товщим, він важчий і гірше поводиться на циклічних навантаженнях.
• Чи можна заварити трубу «млинцем» із листа?На побутовому трубопроводі — так, на напірному за проектом — ні: така заглушка не має розрахункової геометрії і не проходить приймання.
• Чи є заглушки на фланцеве з’єднання?Так, це окрема позиція — фланці глухі за ГОСТ 12836, дивіться відповідну категорію.
• Потрібен розмір, якого немає в таблиці?Постачаємо під замовлення — надішліть зовнішній діаметр, товщину стінки і марку сталі.

Що питають найчастіше

За цими запитами найчастіше знаходять цю категорію: заглушка еліптична кована, заглушка еліптична оцинков, заглушка еліптична емальована, заглушка еліптична кована купити, заглушка еліптична оцинков ціна, заглушка еліптична кована Київ, заглушка эллипт. оцинкованная, заглушка эллипт. кованная, заглушка эллипт. эмалированная.

Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
