Переходи сталеві ГОСТ 17378, концентричні та ексцентричні, Ду 20–1200
Переходи сталеві: види, матеріали та застосування
Які типи представлені в категорії

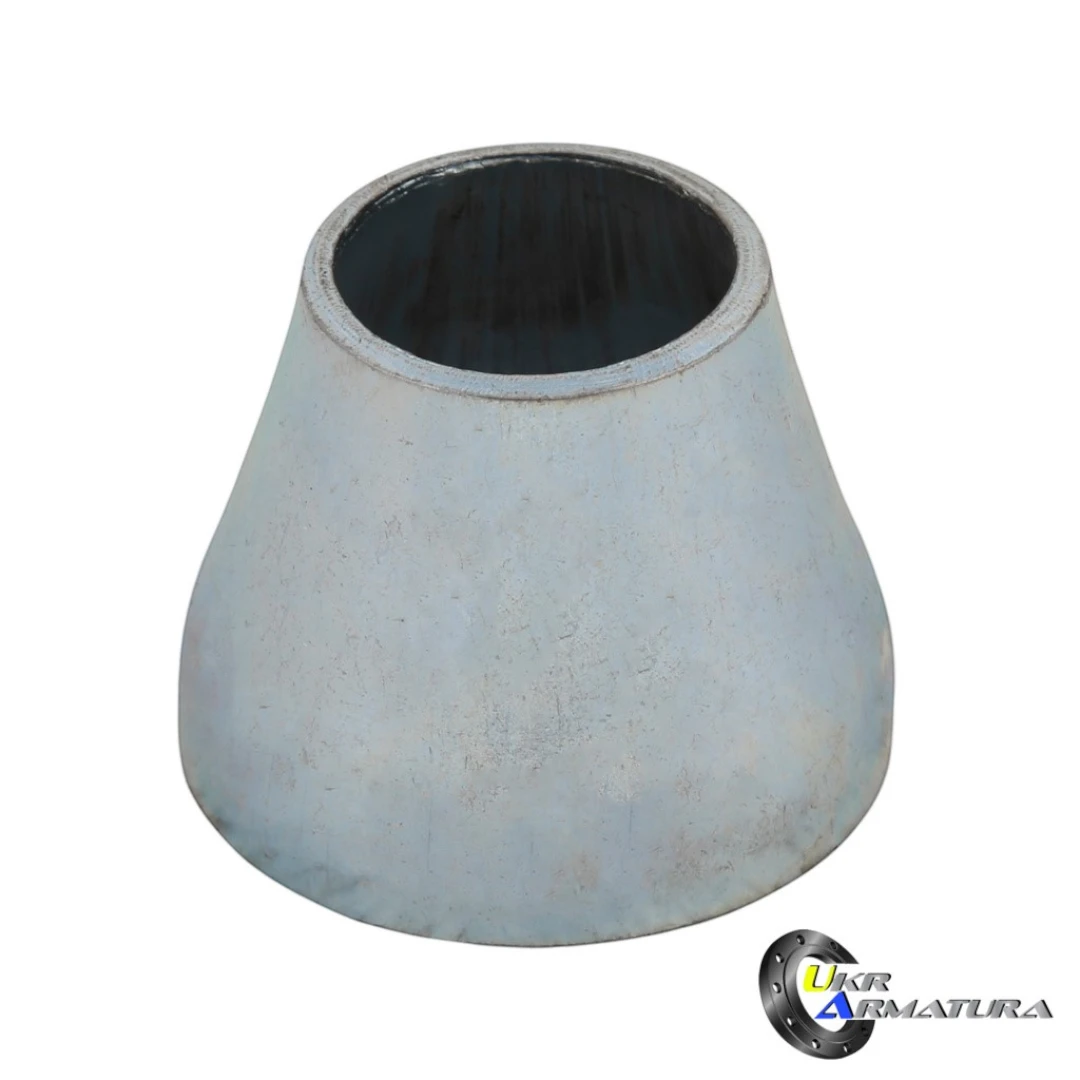

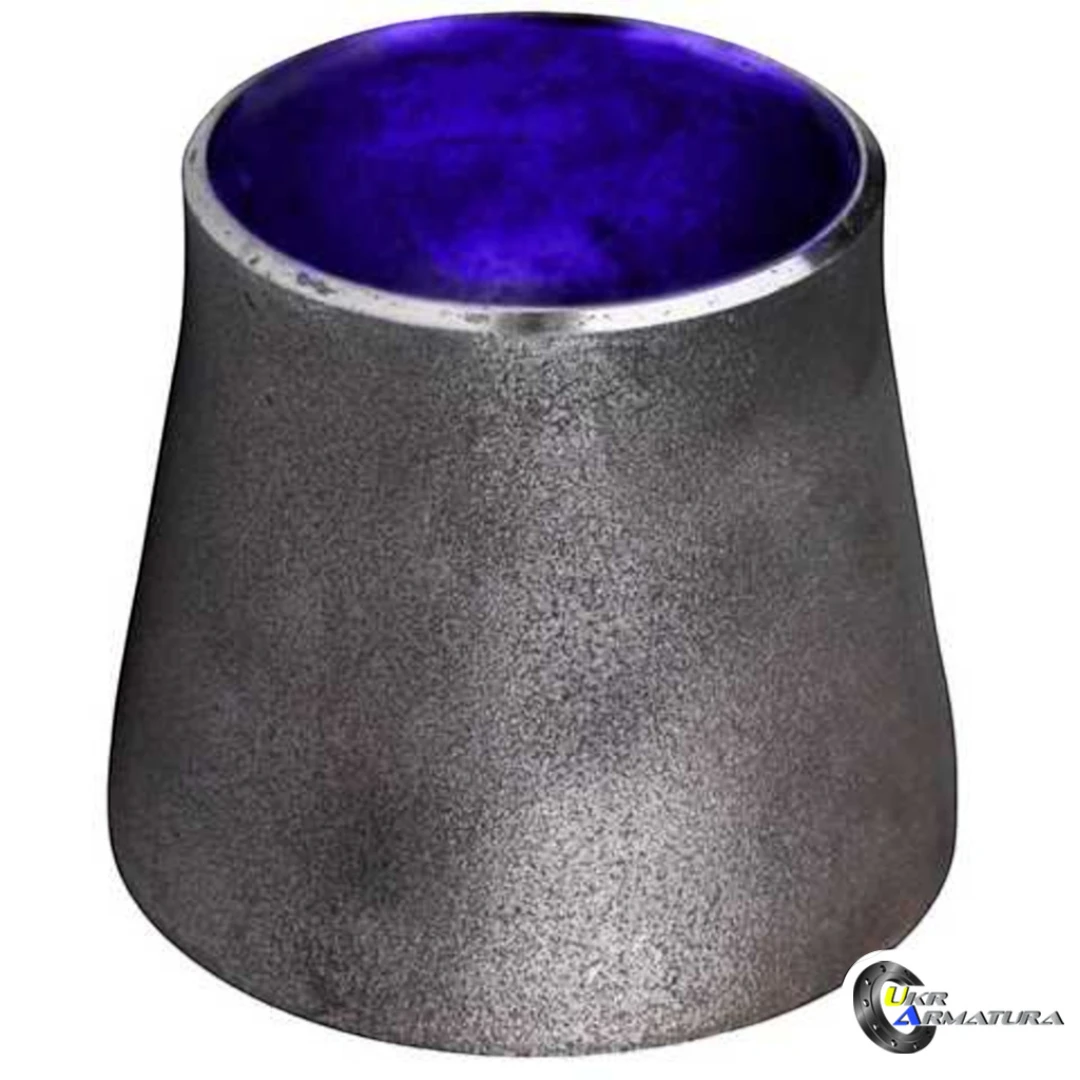

Переходи концентричні; Переходи оцинковані; Переходи емальовані; Переходи нержавіючі; Переходи ексцентричні. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
вуглецева, оцинкована, емальована та нержавіюча сталь. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — з'єднання труб різних діаметрів і плавна зміна прохідного перерізу. Типові робочі середовища: вода, теплоносії, пара, газ і сумісні технологічні середовища.
- Умовний тиск Ру: 0,1; 0,25; 0,6; 1,0; 1,6 і 2,5 МПа.
- Умовний діаметр Ду: від 10 до 1600 мм — верхня межа залежить від Ру: до 1200 мм при Ру 0,1–0,25 і 1,6 МПа, до 1600 мм при Ру 0,6–1,0 МПа, до 800 мм при Ру 2,5 МПа.
- Температура робочого середовища: від мінус 70 до плюс 300 °C.
- Матеріал: сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т.
- Приєднання: приварне встик; фаски під зварний шов виконані на заводі.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.
Перехід сталевий ДСТУ ГОСТ 17378
Перехід сталевий приварний з’єднує труби різного діаметра. За ДСТУ ГОСТ 17378 (ідентичний ГОСТ 17378) бувають концентричні та ексцентричні переходи. Дивіться також: відводи сталеві, трійник сталевий, заглушка еліптична, усі фланці.
Переходи сталеві ГОСТ 17378: що є в розділі
Перехід — фасонна деталь, якою з'єднують ділянки трубопроводу різного діаметра. Штамповані переходи за ГОСТ 17378 виготовляють зі сталі 20 і 09Г2С, вони мають плавну конічну частину, витримують повний робочий тиск лінії і не створюють різкого гідравлічного опору, на відміну від зварних «пелюсткових» вставок. У каталозі — близько 300 позицій Ду 20–1200.

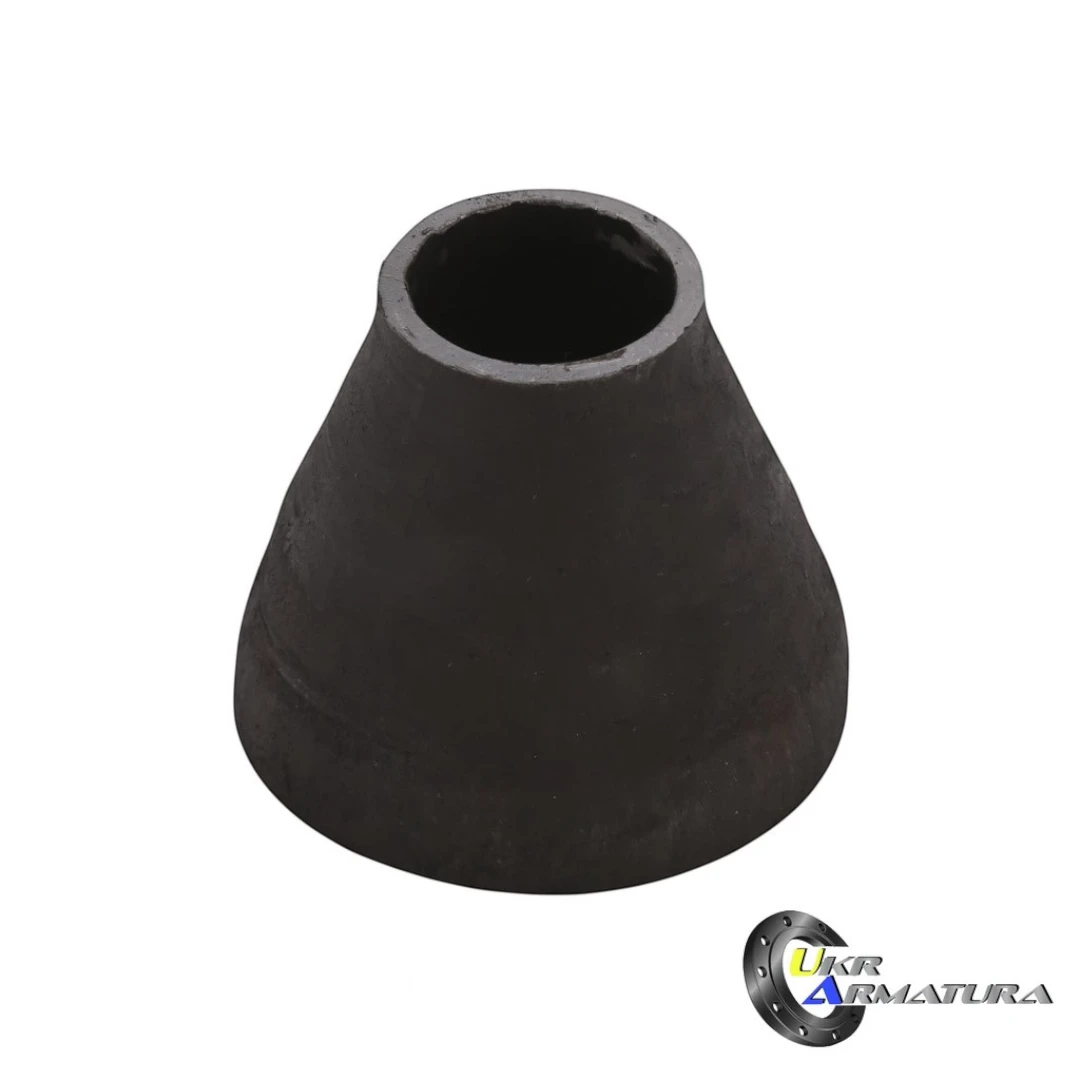

- Переходи концентричні — вісь обох патрубків спільна, стандартний варіант для вертикальних ділянок і насосних обв'язок.

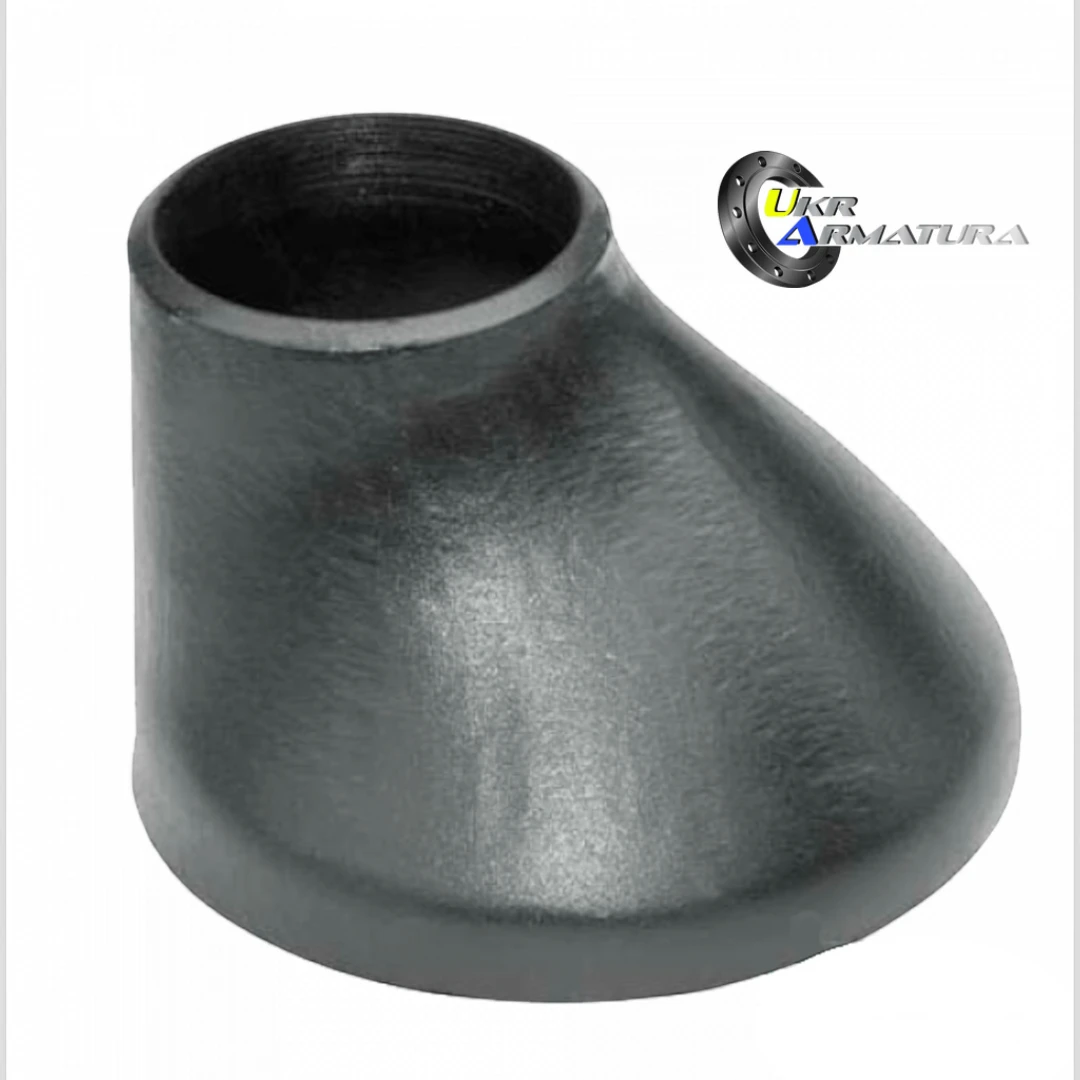

- Переходи ексцентричні — осі зміщені, одна твірна залишається прямою; ставлять на горизонтальних ділянках.

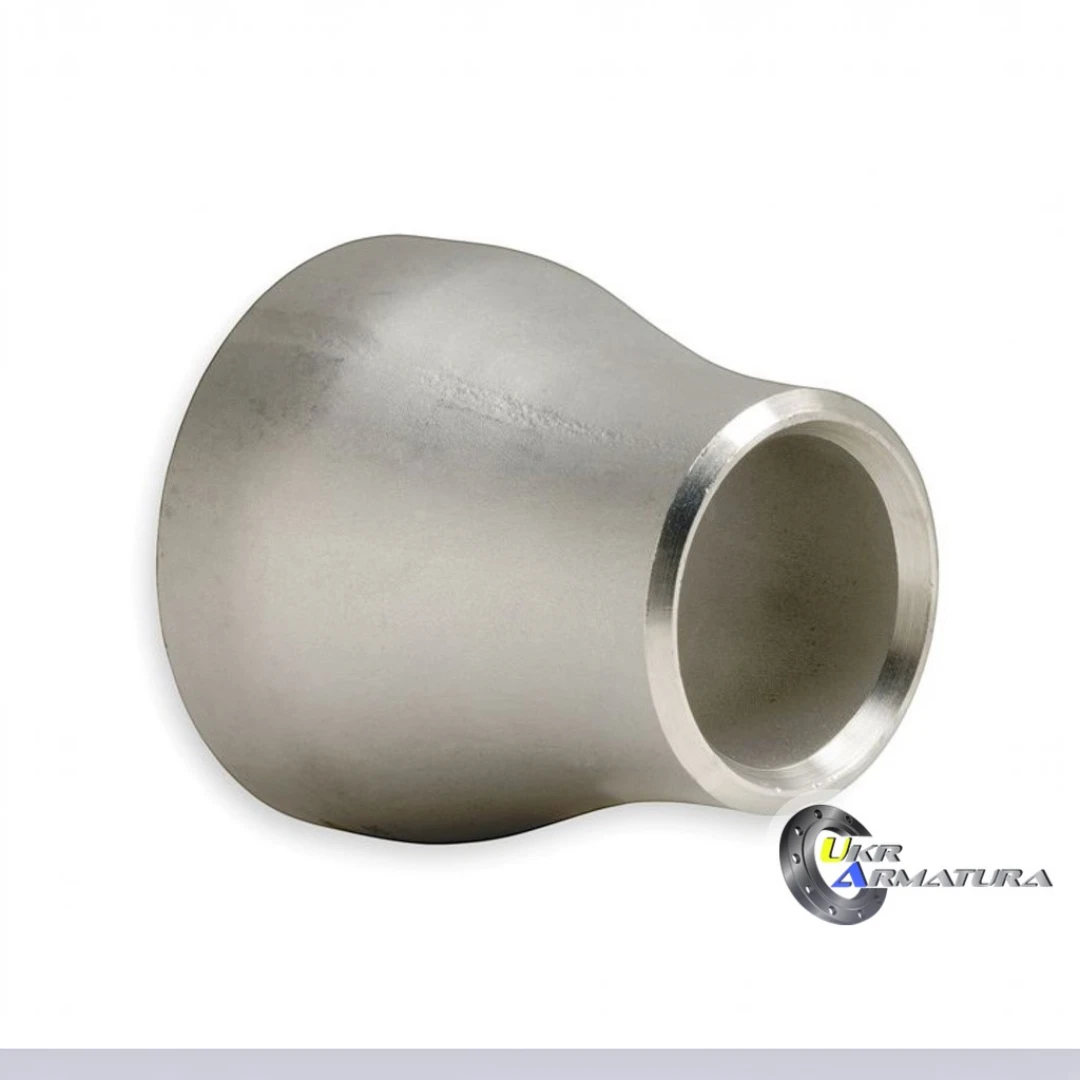

- Переходи нержавіючі — AISI 304/316 і 12Х18Н10Т для харчових, хімічних і фармацевтичних ліній.
- Переходи емальовані — із внутрішнім покриттям для питної води й агресивних середовищ.
Концентричний чи ексцентричний
Концентричний перехід симетричний відносно осі: він застосовується на вертикальних стояках, у обв'язці насосів «на всмоктування знизу» та скрізь, де накопичення повітря чи конденсату неможливе. Ексцентричний має зміщені осі, тому одна з твірних залишається горизонтальною. Його ставлять на горизонтальних ділянках, і орієнтація визначається середовищем: у водяних лініях пряму твірну розміщують зверху, щоб повітря не збиралося в «кишені» перед насосом; у парових і конденсатних — знизу, щоб конденсат вільно стікав і не утворювався гідроудар.
Як підібрати перехід
- Маркування. Перехід позначають двома парами «діаметр × стінка»: наприклад, 108×4-76×3,5. Обидва кінці мають збігатися з фактичними трубами, а не лише з умовним проходом Ду.
- Марка сталі. Сталь 20 — вода, пара, опалення, від −40 до +425 °C. Сталь 09Г2С — зовнішні мережі, газопроводи та ділянки з температурою до −70 °C. Нержавіюча сталь — харчові та хімічні виробництва.
- Перепад діаметрів. Один перехід зазвичай перекриває два-три типорозміри. Якщо різниця більша, ставлять два переходи послідовно — це коректніше, ніж різке звуження, що дає кавітацію та шум.
- Сумісність зі зварюванням. Товщина стінки переходу має відповідати трубі: різниця понад 10–15 % потребує обробки кромки під кутом, щоб шов не мав концентратора напружень.
Монтаж
Кромки зачищають до металевого блиску на 15–20 мм, знімають фаску близько 30° і збирають стик із рівномірним зазором 1,5–2,5 мм. Деталі зі сталі 09Г2С і товстостінні деталі зі сталі 20 при мінусовій температурі підігрівають до 100–150 °C. Перехід не можна ставити впритул до насоса чи регулюючої арматури: потрібна пряма ділянка щонайменше 3–5 діаметрів, інакше потік за переходом залишається турбулентним і прилади працюють некоректно. Разом із переходами зазвичай замовляють відводи, трійники та фланці того ж типорозміру.
Часті запитання
Чим перехід кращий за зварну вставку «з пелюсток»?
Штампований перехід має рівномірну стінку, плавну геометрію та жодного поздовжнього шва в зоні максимальних напружень. Саморобна вставка дешевша, але дає концентрацію напружень, додатковий опір і на відповідальних лініях не допускається.
Як рахувати довжину переходу?
Будівельна довжина нормується ГОСТ 17378 і залежить від пари діаметрів: наприклад, для 108×76 це 105 мм, для 219×159 — 180 мм. Точне значення завжди беруть із таблиці стандарту при розрахунку вузла.
Чи можна замовити нестандартний перехід?
Так, ми виготовляємо переходи за кресленням замовника, в тому числі великих діаметрів і з нестандартним перепадом. Термін і вартість уточнюйте в менеджера.
Чи є переходи в наявності?
Ходові типорозміри Ду 20–500 зі сталі 20 зберігаються на складі в Києві та відвантажуються в день замовлення; великі діаметри й нержавіюче виконання — під замовлення.
Розміри переходів сталевих ГОСТ 17378-2001
Концентричні та ексцентричні переходи безшовні приварні з вуглецевої та низьколегованої сталі. Розміри — у міліметрах, маса наведена довідково.
Виконання 1 (ряд D за ISO 3419)
| Ду, мм | Розмір D×D₁ | T, мм | T₁, мм | L, мм | Маса, кг |
|---|---|---|---|---|---|
| 20 | 26,9×21,3 | 2,0 | 2,0 | 38 | 0,05 |
| 20 | 26,9×21,3 | 3,2 | 3,2 | 38 | 0,07 |
| 20 | 26,9×21,3 | 4,0 | 4,0 | 38 | 0,09 |
| 25 | 33,7×21,3 | 2,3 | 2,0 | 51 | 0,09 |
| 25 | 33,7×21,3 | 3,2 | 3,2 | 51 | 0,12 |
| 25 | 33,7×21,3 | 4,5 | 4,0 | 51 | 0,16 |
| 25 | 33,7×26,9 | 2,3 | 2,0 | 51 | 0,09 |
| 25 | 33,7×26,9 | 3,2 | 3,2 | 51 | 0,12 |
| 25 | 33,7×26,9 | 4,5 | 4,0 | 51 | 0,16 |
| 32 | 42,4×21,3 | 2,6 | 2,0 | 51 | 0,13 |
| 32 | 42,4×21,3 | 3,6 | 3,2 | 51 | 0,17 |
| 32 | 42,4×21,3 | 5,0 | 4,0 | 51 | 0,23 |
| 32 | 42,4×26,9 | 2,6 | 2,0 | 51 | 0,13 |
| 32 | 42,4×26,9 | 3,6 | 3,2 | 51 | 0,17 |
| 32 | 42,4×26,9 | 5,0 | 4,0 | 51 | 0,23 |
| 32 | 42,4×33,7 | 2,6 | 2,3 | 51 | 0,13 |
| 32 | 42,4×33,7 | 3,6 | 3,2 | 51 | 0,17 |
| 32 | 42,4×33,7 | 5,0 | 4,5 | 51 | 0,23 |
| 40 | 48,3×26,9 | 2,6 | 2,0 | 64 | 0,19 |
| 40 | 48,3×26,9 | 3,6 | 3,2 | 64 | 0,25 |
| 40 | 48,3×26,9 | 5,0 | 4,0 | 64 | 0,34 |
| 40 | 48,3×33,7 | 2,6 | 2,3 | 64 | 0,19 |
| 40 | 48,3×33,7 | 3,6 | 3,2 | 64 | 0,25 |
| 40 | 48,3×33,7 | 5,0 | 4,5 | 64 | 0,34 |
| 40 | 48,3×42,4 | 2,6 | 2,6 | 64 | 0,19 |
| 40 | 48,3×42,4 | 3,6 | 3,6 | 64 | 0,25 |
| 40 | 48,3×42,4 | 5,0 | 5,0 | 64 | 0,34 |
| 50 | 60,3×33,7 | 2,9 | 2,3 | 76 | 0,31 |
| 50 | 60,3×33,7 | 4,0 | 3,2 | 76 | 0,42 |
| 50 | 60,3×33,7 | 5,6 | 4,5 | 76 | 0,58 |
| 50 | 60,3×42,4 | 2,9 | 2,6 | 76 | 0,31 |
| 50 | 60,3×42,4 | 4,0 | 3,6 | 76 | 0,42 |
| 50 | 60,3×42,4 | 5,6 | 5,0 | 76 | 0,58 |
| 50 | 60,3×48,3 | 2,9 | 2,6 | 76 | 0,31 |
| 50 | 60,3×48,3 | 4,0 | 3,6 | 76 | 0,42 |
| 50 | 60,3×48,3 | 5,6 | 5,0 | 76 | 0,58 |
| 65 | 76,1×42,4 | 2,9 | 2,6 | 89 | 0,47 |
| 65 | 76,1×42,4 | 5,0 | 3,6 | 89 | 0,78 |
| 65 | 76,1×42,4 | 7,1 | 5,0 | 89 | 1,10 |
| 65 | 76,1×48,3 | 2,9 | 2,6 | 89 | 0,47 |
| 65 | 76,1×48,3 | 5,0 | 3,6 | 89 | 0,78 |
| 65 | 76,1×48,3 | 7,1 | 5,0 | 89 | 1,10 |
| 65 | 76,1×60,3 | 2,9 | 2,9 | 89 | 0,47 |
| 65 | 76,1×60,3 | 5,0 | 4,0 | 89 | 0,78 |
| 65 | 76,1×60,3 | 7,1 | 5,6 | 89 | 1,10 |
| 80 | 88,9×48,3 | 3,2 | 2,6 | 89 | 0,60 |
| 80 | 88,9×48,3 | 5,6 | 3,6 | 89 | 1,00 |
| 80 | 88,9×48,3 | 8,0 | 5,0 | 89 | 1,40 |
| 80 | 88,9×60,3 | 3,2 | 2,9 | 89 | 0,60 |
| 80 | 88,9×60,3 | 5,6 | 4,0 | 89 | 1,00 |
| 80 | 88,9×60,3 | 8,0 | 5,6 | 89 | 1,40 |
| 80 | 88,9×76,1 | 3,2 | 2,9 | 89 | 0,60 |
| 80 | 88,9×76,1 | 5,6 | 5,0 | 89 | 1,00 |
| 80 | 88,9×76,1 | 8,0 | 7,1 | 89 | 1,40 |
| 100 | 114,3×60,3 | 3,6 | 2,9 | 102 | 1,00 |
| 100 | 114,3×60,3 | 6,3 | 4,0 | 102 | 1,70 |
| 100 | 114,3×60,3 | 8,8 | 5,6 | 102 | 2,30 |
| 100 | 114,3×76,1 | 3,6 | 2,9 | 102 | 1,00 |
| 100 | 114,3×76,1 | 6,3 | 5,0 | 102 | 1,70 |
| 100 | 114,3×76,1 | 8,8 | 7,1 | 102 | 2,30 |
| 100 | 114,3×88,9 | 3,6 | 3,2 | 102 | 1,00 |
| 100 | 114,3×88,9 | 6,3 | 5,6 | 102 | 1,70 |
| 100 | 114,3×88,9 | 8,8 | 8,0 | 102 | 2,30 |
| 125 | 139,7×76,1 | 4,0 | 2,9 | 127 | 1,70 |
| 125 | 139,7×76,1 | 6,3 | 5,0 | 127 | 2,60 |
| 125 | 139,7×76,1 | 10,0 | 7,1 | 127 | 4,10 |
| 125 | 139,7×88,9 | 4,0 | 3,2 | 127 | 1,70 |
| 125 | 139,7×88,9 | 6,3 | 5,6 | 127 | 2,60 |
| 125 | 139,7×88,9 | 10,0 | 8,0 | 127 | 4,10 |
| 125 | 139,7×114,3 | 4,0 | 3,6 | 127 | 1,70 |
| 125 | 139,7×114,3 | 6,3 | 6,3 | 127 | 2,60 |
| 125 | 139,7×114,3 | 10,0 | 8,8 | 127 | 4,10 |
| 150 | 168,3×88,9 | 4,5 | 3,2 | 140 | 2,50 |
| 150 | 168,3×88,9 | 7,1 | 5,6 | 140 | 3,90 |
| 150 | 168,3×88,9 | 11,0 | 8,8 | 140 | 6,00 |
| 150 | 168,3×114,3 | 4,5 | 3,6 | 140 | 2,50 |
| 150 | 168,3×114,3 | 7,1 | 6,3 | 140 | 3,90 |
| 150 | 168,3×114,3 | 11,0 | 8,8 | 140 | 6,00 |
| 150 | 168,3×139,7 | 4,5 | 4,0 | 140 | 2,50 |
| 150 | 168,3×139,7 | 7,1 | 6,3 | 140 | 3,90 |
| 150 | 168,3×139,7 | 11,0 | 10,0 | 140 | 6,00 |
| 200 | 219,1×114,3 | 6,3 | 3,6 | 152 | 5,10 |
| 200 | 219,1×114,3 | 8,0 | 6,3 | 152 | 6,30 |
| 200 | 219,1×114,3 | 12,5 | 8,8 | 152 | 9,70 |
| 200 | 219,1×139,7 | 6,3 | 4,0 | 152 | 5,10 |
| 200 | 219,1×139,7 | 8,0 | 6,3 | 152 | 6,30 |
| 200 | 219,1×139,7 | 12,5 | 10,0 | 152 | 9,70 |
| 200 | 219,1×168,3 | 6,3 | 4,5 | 152 | 5,10 |
| 200 | 219,1×168,3 | 8,0 | 7,1 | 152 | 6,30 |
| 200 | 219,1×168,3 | 12,5 | 11,0 | 152 | 9,70 |
| 250 | 273,0×139,7 | 6,3 | 4,0 | 178 | 7,40 |
| 250 | 273,0×139,7 | 10,0 | 6,3 | 178 | 12,00 |
| 250 | 273,0×168,3 | 6,3 | 4,5 | 178 | 7,40 |
| 250 | 273,0×168,3 | 10,0 | 7,1 | 178 | 12,00 |
| 250 | 273,0×219,1 | 6,3 | 6,3 | 178 | 7,40 |
| 250 | 273,0×219,1 | 10,0 | 8,0 | 178 | 12,00 |
| 300 | 323,9×168,3 | 7,1 | 4,5 | 203 | 11,00 |
| 300 | 323,9×168,3 | 10,0 | 7,1 | 203 | 16,00 |
| 300 | 323,9×219,1 | 7,1 | 6,3 | 203 | 11,00 |
| 300 | 323,9×219,1 | 10,0 | 8,0 | 203 | 16,00 |
| 300 | 323,9×273,0 | 7,1 | 6,3 | 203 | 11,00 |
| 300 | 323,9×273,0 | 10,0 | 10,0 | 203 | 16,00 |
| 350 | 355,6×219,1 | 8,0 | 6,3 | 330 | 23,00 |
| 350 | 355,6×219,1 | 11,0 | 8,0 | 330 | 31,00 |
| 350 | 355,6×273,0 | 8,0 | 6,3 | 330 | 23,00 |
| 350 | 355,6×273,0 | 11,0 | 10,0 | 330 | 31,00 |
| 350 | 355,6×323,9 | 8,0 | 7,1 | 330 | 23,00 |
| 350 | 355,6×323,9 | 11,0 | 10,0 | 330 | 31,00 |
| 400 | 406,4×273,0 | 8,8 | 6,3 | 356 | 31,00 |
| 400 | 406,4×273,0 | 12,5 | 10,0 | 356 | 43,00 |
| 400 | 406,4×323,9 | 8,8 | 7,1 | 356 | 31,00 |
| 400 | 406,4×323,9 | 12,5 | 10,0 | 356 | 43,00 |
| 400 | 406,4×355,6 | 8,8 | 8,0 | 356 | 31,00 |
| 400 | 406,4×355,6 | 12,5 | 11,0 | 356 | 43,00 |
| 450 | 457,0×355,6 | 10,0 | 8,0 | 381 | 42,00 |
| 500 | 508,0×406,4 | 11,0 | 8,8 | 508 | 65,00 |
| 600 | 610,0×457,0 | 12,5 | 10,0 | 508 | 94,0 |
Виконання 2 (ряд D за ГОСТ 8732 / 10704)
| Ду, мм | Розмір D×D₁ | T, мм | T₁, мм | L, мм | Маса, кг |
|---|---|---|---|---|---|
| 32 | 38×32 | 2,0 | 2,0 | 30 | 0,1 |
| 32 | 38×32 | 3,0 | 3,0 | 30 | 0,2 |
| 32 | 38×32 | 4,0 | 4,0 | 30 | 0,2 |
| 32 | 38×25 | 2,0 | 1,6 | 30 | 0,1 |
| 32 | 38×25 | 3,0 | 3,0 | 30 | 0,2 |
| 32 | 38×25 | 4,0 | 3,0 | 30 | 0,2 |
| 40 | 45×25 | 2,5 | 1,6 | 30 | 0,1 |
| 40 | 45×25 | 4,0 | 3,0 | 30 | 0,2 |
| 40 | 45×25 | 5,0 | 3,0 | 30 | 0,3 |
| 40 | 45×32 | 2,5 | 2,0 | 30 | 0,1 |
| 40 | 45×32 | 4,0 | 4,0 | 30 | 0,2 |
| 40 | 45×32 | 5,0 | 5,0 | 30 | 0,3 |
| 40 | 45×38 | 2,5 | 2,0 | 30 | 0,1 |
| 40 | 45×38 | 4,0 | 4,0 | 30 | 0,2 |
| 40 | 45×38 | 5,0 | 5,0 | 30 | 0,3 |
| 50 | 57×25 | 3,0 | 1,6 | 45 | 0,2 |
| 50 | 57×25 | 4,0 | 1,6 | 45 | 0,3 |
| 50 | 57×25 | 5,0 | 3,0 | 45 | 0,3 |
| 50 | 57×25 | 6,0 | 3,0 | 45 | 0,4 |
| 50 | 57×32 | 3,0 | 2,0 | 45 | 0,2 |
| 50 | 57×32 | 4,0 | 2,0 | 45 | 0,3 |
| 50 | 57×32 | 5,0 | 3,0 | 45 | 0,3 |
| 50 | 57×32 | 6,0 | 4,0 | 45 | 0,4 |
| 50 | 57×38 | 3,0 | 2,0 | 45 | 0,2 |
| 50 | 57×38 | 4,0 | 4,0 | 45 | 0,3 |
| 50 | 57×38 | 5,0 | 4,0 | 45 | 0,3 |
| 50 | 57×38 | 6,0 | 4,0 | 45 | 0,4 |
| 50 | 57×45 | 3,0 | 2,5 | 60 | 0,2 |
| 50 | 57×45 | 4,0 | 2,5 | 60 | 0,3 |
| 50 | 57×45 | 5,0 | 4,0 | 60 | 0,3 |
| 50 | 57×45 | 6,0 | 5,0 | 60 | 0,4 |
| 65 | 76×38 | 3,0 | 2,0 | 55 | 0,3 |
| 65 | 76×38 | 3,5 | 2,5 | 55 | 0,4 |
| 65 | 76×38 | 5,0 | 3,0 | 55 | 0,6 |
| 65 | 76×38 | 6,0 | 3,0 | 55 | 0,6 |
| 65 | 76×38 | 7,0 | 4,0 | 55 | 0,7 |
| 65 | 76×45 | 3,0 | 2,5 | 70 | 0,4 |
| 65 | 76×45 | 3,5 | 2,5 | 70 | 0,5 |
| 65 | 76×45 | 5,0 | 4,0 | 70 | 0,6 |
| 65 | 76×45 | 6,0 | 4,0 | 70 | 0,7 |
| 65 | 76×45 | 7,0 | 5,0 | 70 | 0,8 |
| 65 | 76×57 | 3,0 | 3,0 | 70 | 0,3 |
| 65 | 76×57 | 3,5 | 3,0 | 70 | 0,4 |
| 65 | 76×57 | 5,0 | 4,0 | 70 | 0,6 |
| 65 | 76×57 | 6,0 | 5,0 | 70 | 0,7 |
| 65 | 76×57 | 7,0 | 6,0 | 70 | 0,8 |
| 80 | 89×45 | 3,5 | 2,5 | 75 | 0,6 |
| 80 | 89×45 | 6,0 | 4,0 | 75 | 0,9 |
| 80 | 89×45 | 8,0 | 5,0 | 75 | 1,2 |
| 80 | 89×57 | 3,5 | 3,0 | 75 | 0,6 |
| 80 | 89×57 | 6,0 | 4,0 | 75 | 0,9 |
| 80 | 89×57 | 8,0 | 5,0 | 75 | 1,2 |
| 80 | 89×76 | 3,5 | 3,5 | 75 | 0,6 |
| 80 | 89×76 | 6,0 | 5,0 | 75 | 0,9 |
| 80 | 89×76 | 8,0 | 6,0 | 75 | 1,2 |
| 100 | 108×57 | 4,0 | 3,0 | 80 | 0,9 |
| 100 | 108×57 | 6,0 | 4,0 | 80 | 1,2 |
| 100 | 108×57 | 8,0 | 5,0 | 80 | 1,6 |
| 100 | 108×57 | 9,0 | 6,0 | 80 | 1,8 |
| 100 | 108×76 | 4,0 | 3,5 | 80 | 0,9 |
| 100 | 108×76 | 6,0 | 5,0 | 80 | 1,2 |
| 100 | 108×76 | 8,0 | 6,0 | 80 | 1,6 |
| 100 | 108×76 | 9,0 | 7,0 | 80 | 1,8 |
| 100 | 108×89 | 4,0 | 3,5 | 80 | 0,9 |
| 100 | 108×89 | 6,0 | 6,0 | 80 | 1,2 |
| 100 | 108×89 | 8,0 | 8,0 | 80 | 1,6 |
| 100 | 108×89 | 9,0 | 8,0 | 80 | 1,8 |
| 100 | 114×57 | 4,0 | 3,0 | 80 | 1,0 |
| 100 | 114×57 | 6,0 | 4,0 | 80 | 1,3 |
| 100 | 114×57 | 8,0 | 5,0 | 80 | 1,7 |
| 100 | 114×57 | 9,0 | 6,0 | 80 | 1,9 |
| 100 | 114×76 | 4,0 | 3,5 | 80 | 1,0 |
| 100 | 114×76 | 6,0 | 5,0 | 80 | 1,3 |
| 100 | 114×76 | 8,0 | 6,0 | 80 | 1,7 |
| 100 | 114×76 | 9,0 | 7,0 | 80 | 1,9 |
| 100 | 114×89 | 4,0 | 3,5 | 80 | 1,0 |
| 100 | 114×89 | 6,0 | 6,0 | 80 | 1,3 |
| 100 | 114×89 | 8,0 | 8,0 | 80 | 1,7 |
| 100 | 114×89 | 9,0 | 8,0 | 80 | 1,9 |
| 125 | 133×57 | 4,0 | 3,0 | 100 | 1,3 |
| 125 | 133×57 | 8,0 | 4,0 | 100 | 2,5 |
| 125 | 133×57 | 10,0 | 5,0 | 100 | 3,1 |
| 125 | 133×76 | 5,0 | 3,5 | 100 | 1,6 |
| 125 | 133×76 | 8,0 | 5,0 | 100 | 2,5 |
| 125 | 133×76 | 10,0 | 6,0 | 100 | 3,1 |
| 125 | 133×89 | 4,0 | 3,5 | 100 | 1,3 |
| 125 | 133×89 | 6,0 | 5,0 | 100 | 1,9 |
| 125 | 133×89 | 8,0 | 6,0 | 100 | 2,5 |
| 125 | 133×108 | 5,0 | 4,0 | 100 | 1,6 |
| 125 | 133×108 | 8,0 | 6,0 | 100 | 2,5 |
| 125 | 133×108 | 8,0 | 8,0 | 100 | 2,5 |
| 125 | 133×108 | 10,0 | 9,0 | 100 | 3,1 |
| 125 | 133×114 | 5,0 | 4,0 | 100 | 1,6 |
| 125 | 133×114 | 8,0 | 6,0 | 100 | 2,5 |
| 125 | 133×114 | 8,0 | 8,0 | 100 | 2,5 |
| 125 | 133×114 | 10,0 | 9,0 | 100 | 3,1 |
| 150 | 159×57 | 4,5 | 3,0 | 75 | 1,5 |
| 150 | 159×57 | 8,0 | 4,0 | 75 | 2,6 |
| 150 | 159×57 | 10,0 | 5,0 | 75 | 3,2 |
| 150 | 159×57 | 12,0 | 6,0 | 75 | 3,9 |
| 150 | 159×76 | 4,5 | 3,5 | 75 | 1,5 |
| 150 | 159×76 | 8,0 | 5,0 | 75 | 2,6 |
| 150 | 159×76 | 10,0 | 6,0 | 75 | 3,2 |
| 150 | 159×76 | 12,0 | 7,0 | 75 | 3,9 |
| 150 | 159×89 | 4,5 | 3,5 | 130 | 2,3 |
| 150 | 159×89 | 8,0 | 6,0 | 130 | 3,9 |
| 150 | 159×89 | 10,0 | 8,0 | 130 | 4,8 |
| 150 | 159×89 | 12,0 | 8,0 | 130 | 5,9 |
| 150 | 159×108 | 4,5 | 4,0 | 130 | 2,3 |
| 150 | 159×108 | 8,0 | 6,0 | 130 | 3,9 |
| 150 | 159×108 | 10,0 | 8,0 | 130 | 4,8 |
| 150 | 159×108 | 12,0 | 9,0 | 130 | 5,9 |
| 150 | 159×114 | 4,5 | 4,0 | 130 | 2,3 |
| 150 | 159×114 | 8,0 | 6,0 | 130 | 3,9 |
| 150 | 159×114 | 10,0 | 8,0 | 130 | 4,8 |
| 150 | 159×114 | 12,0 | 9,0 | 130 | 5,9 |
| 150 | 159×133 | 4,5 | 4,0 | 130 | 2,3 |
| 150 | 159×133 | 8,0 | 8,0 | 130 | 3,9 |
| 150 | 159×133 | 10,0 | 10,0 | 130 | 4,8 |
| 150 | 159×133 | 12,0 | 10,0 | 130 | 5,9 |
| 150 | 168×57 | 4,5 | 3,0 | 75 | 1,6 |
| 150 | 168×57 | 8,0 | 4,0 | 75 | 2,7 |
| 150 | 168×57 | 10,0 | 5,0 | 75 | 3,3 |
| 150 | 168×57 | 12,0 | 6,0 | 75 | 4,0 |
| 150 | 168×76 | 4,5 | 3,5 | 75 | 1,6 |
| 150 | 168×76 | 8,0 | 5,0 | 75 | 2,7 |
| 150 | 168×76 | 10,0 | 6,0 | 75 | 3,3 |
| 150 | 168×76 | 12,0 | 7,0 | 75 | 4,0 |
| 150 | 168×89 | 4,5 | 3,5 | 130 | 2,6 |
| 150 | 168×89 | 8,0 | 6,0 | 130 | 4,1 |
| 150 | 168×89 | 10,0 | 8,0 | 130 | 5,1 |
| 150 | 168×89 | 12,0 | 8,0 | 130 | 6,2 |
| 150 | 168×108 | 4,5 | 4,0 | 130 | 2,6 |
| 150 | 168×108 | 8,0 | 6,0 | 130 | 4,1 |
| 150 | 168×108 | 10,0 | 8,0 | 130 | 5,1 |
| 150 | 168×108 | 12,0 | 9,0 | 130 | 6,2 |
| 150 | 168×114 | 4,5 | 4,0 | 130 | 2,6 |
| 150 | 168×114 | 8,0 | 6,0 | 130 | 4,1 |
| 150 | 168×114 | 10,0 | 8,0 | 130 | 5,1 |
| 150 | 168×114 | 12,0 | 9,0 | 130 | 6,2 |
| 150 | 168×133 | 4,5 | 4,0 | 130 | 2,6 |
| 150 | 168×133 | 8,0 | 8,0 | 130 | 4,1 |
| 150 | 168×133 | 10,0 | 10,0 | 130 | 5,1 |
| 150 | 168×133 | 12,0 | 10,0 | 130 | 6,2 |
| 200 | 219×57 | 6,0 | 3,0 | 95 | 2,9 |
| 200 | 219×57 | 10,0 | 4,0 | 95 | 4,6 |
| 200 | 219×57 | 12,0 | 4,0 | 95 | 5,5 |
| 200 | 219×57 | 14,0 | 5,0 | 95 | 6,4 |
| 200 | 219×57 | 16,0 | 6,0 | 95 | 7,3 |
| 200 | 219×76 | 6,0 | 3,5 | 95 | 2,9 |
| 200 | 219×76 | 10,0 | 5,0 | 95 | 4,6 |
| 200 | 219×76 | 12,0 | 5,0 | 95 | 5,5 |
| 200 | 219×76 | 14,0 | 6,0 | 95 | 6,4 |
| 200 | 219×76 | 16,0 | 7,0 | 95 | 7,3 |
| 200 | 219×89 | 6,0 | 3,5 | 95 | 2,9 |
| 200 | 219×89 | 10,0 | 5,0 | 95 | 4,6 |
| 200 | 219×89 | 12,0 | 5,0 | 95 | 5,5 |
| 200 | 219×89 | 14,0 | 6,0 | 95 | 6,4 |
| 200 | 219×89 | 16,0 | 8,0 | 95 | 7,3 |
| 200 | 219×108 | 6,0 | 4,0 | 95 | 2,9 |
| 200 | 219×108 | 10,0 | 6,0 | 95 | 4,6 |
| 200 | 219×108 | 12,0 | 8,0 | 95 | 5,5 |
| 200 | 219×108 | 14,0 | 8,0 | 95 | 6,4 |
| 200 | 219×108 | 16,0 | 9,0 | 95 | 7,3 |
| 200 | 219×114 | 6,0 | 4,0 | 95 | 2,9 |
| 200 | 219×114 | 10,0 | 6,0 | 95 | 4,6 |
| 200 | 219×114 | 12,0 | 8,0 | 95 | 5,5 |
| 200 | 219×114 | 14,0 | 8,0 | 95 | 6,4 |
| 200 | 219×114 | 16,0 | 9,0 | 95 | 7,3 |
| 200 | 219×133 | 6,0 | 4,0 | 140 | 4,4 |
| 200 | 219×133 | 10,0 | 8,0 | 140 | 7,2 |
| 200 | 219×133 | 12,0 | 8,0 | 140 | 8,8 |
| 200 | 219×133 | 14,0 | 10,0 | 140 | 10,0 |
| 200 | 219×133 | 16,0 | 10,0 | 140 | 12,0 |
| 200 | 219×159 | 6,0 | 4,5 | 140 | 4,4 |
| 200 | 219×159 | 10,0 | 8,0 | 140 | 7,2 |
| 200 | 219×159 | 12,0 | 10,0 | 140 | 8,8 |
| 200 | 219×159 | 14,0 | 12,0 | 140 | 10,0 |
| 200 | 219×159 | 16,0 | 12,0 | 140 | 12,0 |
| 200 | 219×168 | 6,0 | 4,5 | 140 | 4,4 |
| 200 | 219×168 | 10,0 | 8,0 | 140 | 7,2 |
| 200 | 219×168 | 12,0 | 10,0 | 140 | 8,8 |
| 200 | 219×168 | 14,0 | 12,0 | 140 | 10,0 |
| 200 | 219×168 | 16,0 | 12,0 | 140 | 12,0 |
| 250 | 273×108 | 7,0 | 4,0 | 140 | 6,0 |
| 250 | 273×108 | 10,0 | 6,0 | 140 | 8,5 |
| 250 | 273×108 | 12,0 | 8,0 | 140 | 10,0 |
| 250 | 273×108 | 14,0 | 8,0 | 140 | 12,0 |
| 250 | 273×108 | 16,0 | 9,0 | 140 | 13,0 |
| 250 | 273×108 | 18,0 | 9,0 | 140 | 15,0 |
| 250 | 273×114 | 7,0 | 4,0 | 140 | 6,0 |
| 250 | 273×114 | 10,0 | 6,0 | 140 | 8,5 |
| 250 | 273×114 | 12,0 | 8,0 | 140 | 10,0 |
| 250 | 273×114 | 14,0 | 8,0 | 140 | 12,0 |
| 250 | 273×114 | 16,0 | 9,0 | 140 | 13,0 |
| 250 | 273×114 | 18,0 | 9,0 | 140 | 15,0 |
| 250 | 273×133 | 7,0 | 4,0 | 140 | 6,0 |
| 250 | 273×133 | 10,0 | 6,0 | 140 | 8,5 |
| 250 | 273×133 | 12,0 | 8,0 | 140 | 10,0 |
| 250 | 273×133 | 14,0 | 8,0 | 140 | 12,0 |
| 250 | 273×133 | 16,0 | 10,0 | 140 | 13,0 |
| 250 | 273×133 | 18,0 | 10,0 | 140 | 15,0 |
| 250 | 273×159 | 7,0 | 4,5 | 180 | 8,3 |
| 250 | 273×159 | 10,0 | 8,0 | 180 | 12,0 |
| 250 | 273×159 | 12,0 | 10,0 | 180 | 14,0 |
| 250 | 273×159 | 14,0 | 10,0 | 180 | 16,0 |
| 250 | 273×159 | 16,0 | 12,0 | 180 | 18,0 |
| 250 | 273×159 | 18,0 | 12,0 | 180 | 20,0 |
| 250 | 273×168 | 7,0 | 4,5 | 180 | 8,3 |
| 250 | 273×168 | 10,0 | 8,0 | 180 | 12,0 |
| 250 | 273×168 | 12,0 | 10,0 | 180 | 14,0 |
| 250 | 273×168 | 14,0 | 10,0 | 180 | 16,0 |
| 250 | 273×168 | 16,0 | 12,0 | 180 | 18,0 |
| 250 | 273×168 | 18,0 | 12,0 | 180 | 20,0 |
| 250 | 273×219 | 7,0 | 6,0 | 180 | 8,3 |
| 250 | 273×219 | 10,0 | 8,0 | 180 | 12,0 |
| 250 | 273×219 | 12,0 | 10,0 | 180 | 14,0 |
| 250 | 273×219 | 14,0 | 12,0 | 180 | 16,0 |
| 250 | 273×219 | 16,0 | 14,0 | 180 | 18,0 |
| 250 | 273×219 | 18,0 | 16,0 | 180 | 20,0 |
| 300 | 325×108 | 8,0 | 4,0 | 140 | 9,0 |
| 300 | 325×108 | 10,0 | 4,0 | 140 | 11,0 |
| 300 | 325×108 | 12,0 | 6,0 | 140 | 16,0 |
| 300 | 325×108 | 14,0 | 6,0 | 140 | 18,0 |
| 300 | 325×108 | 16,0 | 8,0 | 140 | 20,0 |
| 300 | 325×108 | 18,0 | 8,0 | 140 | 23,0 |
| 300 | 325×108 | 22,0 | 9,0 | 140 | 28,0 |
| 300 | 325×114 | 8,0 | 4,0 | 140 | 9,0 |
| 300 | 325×114 | 10,0 | 4,0 | 140 | 11,0 |
| 300 | 325×114 | 12,0 | 6,0 | 140 | 16,0 |
| 300 | 325×114 | 14,0 | 6,0 | 140 | 18,0 |
| 300 | 325×114 | 16,0 | 8,0 | 140 | 20,0 |
| 300 | 325×114 | 18,0 | 8,0 | 140 | 23,0 |
| 300 | 325×114 | 22,0 | 9,0 | 140 | 28,0 |
| 300 | 325×133 | 8,0 | 5,0 | 140 | 11,0 |
| 300 | 325×133 | 10,0 | 6,0 | 140 | 13,0 |
| 300 | 325×133 | 12,0 | 8,0 | 140 | 16,0 |
| 300 | 325×133 | 14,0 | 8,0 | 140 | 18,0 |
| 300 | 325×133 | 16,0 | 8,0 | 140 | 20,0 |
| 300 | 325×133 | 18,0 | 10,0 | 140 | 23,0 |
| 300 | 325×133 | 22,0 | 10,0 | 140 | 28,0 |
| 300 | 325×159 | 8,0 | 4,5 | 140 | 11,0 |
| 300 | 325×159 | 10,0 | 6,0 | 140 | 14,0 |
| 300 | 325×159 | 12,0 | 8,0 | 140 | 16,0 |
| 300 | 325×159 | 14,0 | 8,0 | 140 | 18,0 |
| 300 | 325×159 | 16,0 | 10,0 | 140 | 20,0 |
| 300 | 325×159 | 18,0 | 10,0 | 140 | 23,0 |
| 300 | 325×159 | 22,0 | 12,0 | 140 | 28,0 |
| 300 | 325×168 | 8,0 | 4,0 | 140 | 11,0 |
| 300 | 325×168 | 10,0 | 6,0 | 140 | 14,0 |
| 300 | 325×168 | 12,0 | 8,0 | 140 | 16,0 |
| 300 | 325×168 | 14,0 | 8,0 | 140 | 18,0 |
| 300 | 325×168 | 16,0 | 10,0 | 140 | 20,0 |
| 300 | 325×168 | 18,0 | 10,0 | 140 | 23,0 |
| 300 | 325×168 | 22,0 | 12,0 | 140 | 28,0 |
| 300 | 325×219 | 8,0 | 7,0 | 180 | 11,0 |
| 300 | 325×219 | 10,0 | 8,0 | 180 | 14,0 |
| 300 | 325×219 | 12,0 | 10,0 | 180 | 17,0 |
| 300 | 325×219 | 14,0 | 10,0 | 180 | 20,0 |
| 300 | 325×219 | 16,0 | 12,0 | 180 | 22,0 |
| 300 | 325×219 | 18,0 | 14,0 | 180 | 25,0 |
| 300 | 325×219 | 22,0 | 16,0 | 180 | 31,0 |
| 300 | 325×273 | 8,0 | 7,0 | 180 | 11,0 |
| 300 | 325×273 | 10,0 | 10,0 | 180 | 14,0 |
| 300 | 325×273 | 12,0 | 12,0 | 180 | 17,0 |
| 300 | 325×273 | 14,0 | 12,0 | 180 | 20,0 |
| 300 | 325×273 | 16,0 | 14,0 | 180 | 22,0 |
| 300 | 325×273 | 18,0 | 16,0 | 180 | 25,0 |
| 300 | 325×273 | 22,0 | 18,0 | 180 | 31,0 |
| 350 | 377×159 | 12,0 | 6,0 | 220 | 22,0 |
| 350 | 377×159 | 16,0 | 8,0 | 220 | 29,0 |
| 350 | 377×159 | 20,0 | 10,0 | 220 | 35,0 |
| 350 | 377×159 | 24,0 | 12,0 | 220 | 42,0 |
| 350 | 377×159 | 26,0 | 12,0 | 220 | 45,0 |
| 350 | 377×168 | 12,0 | 6,0 | 220 | 22,0 |
| 350 | 377×168 | 16,0 | 8,0 | 220 | 29,0 |
| 350 | 377×168 | 20,0 | 10,0 | 220 | 35,0 |
| 350 | 377×168 | 24,0 | 12,0 | 220 | 42,0 |
| 350 | 377×168 | 26,0 | 12,0 | 220 | 45,0 |
| 350 | 377×219 | 12,0 | 8,0 | 220 | 22,0 |
| 350 | 377×219 | 16,0 | 10,0 | 220 | 29,0 |
| 350 | 377×219 | 20,0 | 12,0 | 220 | 35,0 |
| 350 | 377×219 | 24,0 | 14,0 | 220 | 42,0 |
| 350 | 377×219 | 26,0 | 16,0 | 220 | 45,0 |
| 350 | 377×273 | 10,0 | 7,0 | 220 | 20,0 |
| 350 | 377×273 | 12,0 | 10,0 | 220 | 24,0 |
| 350 | 377×273 | 14,0 | 12,0 | 220 | 28,0 |
| 350 | 377×273 | 16,0 | 12,0 | 220 | 31,0 |
| 350 | 377×273 | 20,0 | 16,0 | 220 | 38,0 |
| 350 | 377×273 | 24,0 | 18,0 | 220 | 45,0 |
| 350 | 377×273 | 26,0 | 18,0 | 220 | 49,0 |
| 350 | 377×325 | 10,0 | 8,0 | 220 | 20,0 |
| 350 | 377×325 | 12,0 | 10,0 | 220 | 24,0 |
| 350 | 377×325 | 14,0 | 12,0 | 220 | 28,0 |
| 350 | 377×325 | 16,0 | 16,0 | 220 | 31,0 |
| 350 | 377×325 | 20,0 | 18,0 | 220 | 38,0 |
| 350 | 377×325 | 24,0 | 22,0 | 220 | 45,0 |
| 350 | 377×325 | 26,0 | 22,0 | 220 | 49,0 |
| 400 | 426×159 | 12,0 | 8,0 | 220 | 37,0 |
| 400 | 426×159 | 16,0 | 10,0 | 220 | 53,0 |
| 400 | 426×159 | 20,0 | 10,0 | 220 | 65,0 |
| 400 | 426×159 | 22,0 | 10,0 | 220 | 71,0 |
| 400 | 426×159 | 26,0 | 12,0 | 220 | 83,0 |
| 400 | 426×159 | 28,0 | 12,0 | 220 | 89,0 |
| 400 | 426×168 | 12,0 | 8,0 | 220 | 37,0 |
| 400 | 426×168 | 16,0 | 10,0 | 220 | 53,0 |
| 400 | 426×168 | 20,0 | 10,0 | 220 | 65,0 |
| 400 | 426×168 | 22,0 | 10,0 | 220 | 71,0 |
| 400 | 426×168 | 26,0 | 12,0 | 220 | 83,0 |
| 400 | 426×168 | 28,0 | 12,0 | 220 | 89,0 |
| 400 | 426×219 | 12,0 | 8,0 | 220 | 32,0 |
| 400 | 426×219 | 16,0 | 10,0 | 220 | 45,0 |
| 400 | 426×219 | 20,0 | 12,0 | 220 | 56,0 |
| 400 | 426×219 | 22,0 | 12,0 | 220 | 61,0 |
| 400 | 426×219 | 26,0 | 14,0 | 220 | 72,0 |
| 400 | 426×219 | 28,0 | 16,0 | 220 | 76,0 |
| 400 | 426×273 | 12,0 | 10,0 | 220 | 27,0 |
| 400 | 426×273 | 16,0 | 12,0 | 220 | 36,0 |
| 400 | 426×273 | 20,0 | 14,0 | 220 | 44,0 |
| 400 | 426×273 | 22,0 | 14,0 | 220 | 48,0 |
| 400 | 426×273 | 26,0 | 18,0 | 220 | 56,0 |
| 400 | 426×273 | 28,0 | 18,0 | 220 | 59,0 |
| 400 | 426×325 | 10,0 | 8,0 | 220 | 23,0 |
| 400 | 426×325 | 12,0 | 10,0 | 220 | 27,0 |
| 400 | 426×325 | 14,0 | 12,0 | 220 | 31,0 |
| 400 | 426×325 | 16,0 | 12,0 | 220 | 36,0 |
| 400 | 426×325 | 20,0 | 16,0 | 220 | 44,0 |
| 400 | 426×325 | 22,0 | 18,0 | 220 | 48,0 |
| 400 | 426×325 | 26,0 | 20,0 | 220 | 56,0 |
| 400 | 426×325 | 28,0 | 22,0 | 220 | 59,0 |
| 400 | 426×377 | 10,0 | 10,0 | 220 | 23,0 |
| 400 | 426×377 | 12,0 | 12,0 | 220 | 27,0 |
| 400 | 426×377 | 14,0 | 14,0 | 220 | 31,0 |
| 400 | 426×377 | 16,0 | 16,0 | 220 | 36,0 |
| 400 | 426×377 | 20,0 | 20,0 | 220 | 44,0 |
| 400 | 426×377 | 22,0 | 20,0 | 220 | 48,0 |
| 400 | 426×377 | 26,0 | 24,0 | 220 | 56,0 |
| 400 | 426×377 | 28,0 | 26,0 | 220 | 59,0 |
| 500 | 530×377 | 12,0 | 10,0 | 300 | 46,0 |
| 500 | 530×377 | 14,0 | 12,0 | 300 | 54,0 |
| 500 | 530×377 | 16,0 | 12,0 | 300 | 61,0 |
| 500 | 530×377 | 20,0 | 16,0 | 300 | 75,0 |
| 500 | 530×377 | 22,0 | 20,0 | 300 | 81,0 |
| 500 | 530×377 | 26,0 | 22,0 | 300 | 94,0 |
| 500 | 530×426 | 12,0 | 10,0 | 300 | 46,0 |
| 500 | 530×426 | 14,0 | 12,0 | 300 | 54,0 |
| 500 | 530×426 | 16,0 | 16,0 | 300 | 61,0 |
| 500 | 530×426 | 20,0 | 16,0 | 300 | 75,0 |
| 500 | 530×426 | 22,0 | 20,0 | 300 | 81,0 |
| 500 | 530×426 | 26,0 | 22,0 | 300 | 94,0 |
Що беруть разом із цим
- Відводи сталеві — повороти траси того ж діаметра і тієї ж сталі
- Трійники сталеві — врізка відгалуження там, де змінюється діаметр
- Деталі трубопроводів приварні — весь приварний ряд одним переліком
- Фланці комірцеві — якщо перехід стикується з фланцевим вузлом
- Прокладки фланцеві — ущільнення для цього ж стику
Разом із цим дивляться
Вся група — Деталі трубопроводів сталеві приварні. Поруч у каталозі: Відводи сталеві, Трійники сталеві, Фланці, Заглушки еліптичні.
Коротка технічна характеристика
| Умовний тиск Ру, МПа | Умовний діаметр Ду, мм |
|---|---|
| 0,1; 0,25 | 10–1200 |
| 0,6; 1,0 | 10–1600 |
| 1,60 | 10–1200 |
| 2,50 | 10–800 |
Температура робочого середовища — від мінус 70 до плюс 300 °C. Матеріал: сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т. Конкретне виконання й марку сталі звіряють за паспортом позиції.
Що питають найчастіше
За цими запитами найчастіше знаходять цю категорію: перехід концентр. сталевий, перехід концентр. нерж, перехід сталевий ексцентричний, перехід концентр. емальований, перехід концентр. сталевий купити, перехід концентр. нерж ціна, перехід концентр. сталевий Київ, переход концентр. нерж, переход концентр. стальной, переход стальной эксцентрический.
Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
