Вентиль 15кч14п Ру16 чавунний фланцевий
Вентиль 15кч14п — запірний чавунний фланцевий вентиль на тиск 1,6 МПа для Ду 50–200. Вентиль перекриває потік золотником, що опускається на сідло, тому закривається щільно й плавно. Його ставлять на водопроводи, системи опалення й трубопроводи нафтопродуктів з температурою до +225 °C.
Технічні характеристики
- Номінальний тиск — 1,6 МПа (Ру16)
- Випробувальний тиск — 2,4 МПа
- Температура середовища — до +225 °C
- Герметичність — клас А
- Приєднувальні розміри — ГОСТ 12815-80
- Робоче середовище — вода, нафтопродукти
Матеріали
- Корпус і кришка — сірий чавун
- Золотник (диск) — сірий чавун з латунним ущільненням
- Шпиндель — вуглецева сталь
- Сальник — графітова набивка
- Прокладка кришки — пароніт

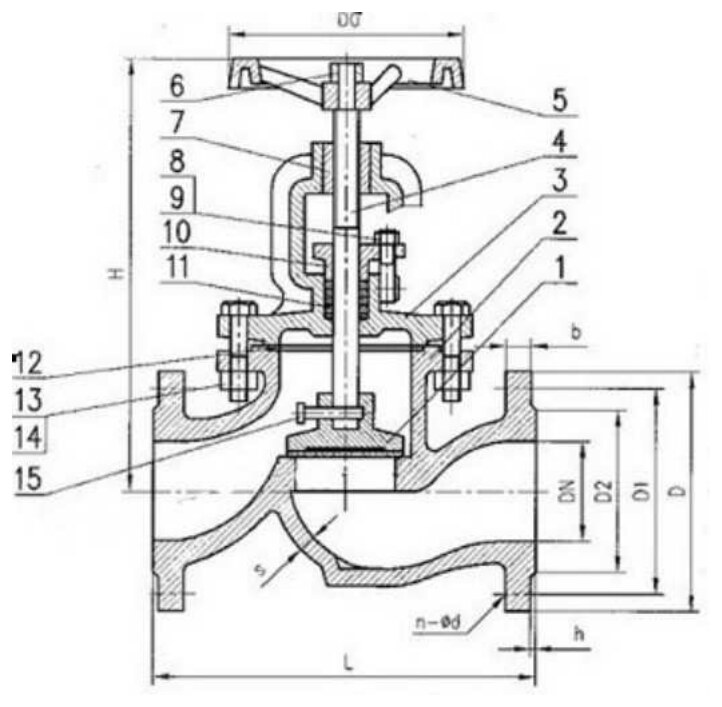

Розміри та маса
| Ду | Будівельна довжина L, мм | Висота H, мм | Міжосьова відстань отворів фланця D1, мм | Отвори фланця | Маса, кг |
|---|
| 50 | 230 | 170 | 125 | 4×Ø18 | 10,35 |
| 65 | 290 | 180 | 145 | 4×Ø18 | 13,21 |
| 80 | 310 | 280 | 160 | 4×Ø18 | 22,85 |
| 100 | 350 | 310 | 180 | 8×Ø18 | 27,55 |
| 125 | 400 | 330 | 210 | 8×Ø18 | 38,43 |
| 150 | 480 | 350 | 240 | 8×Ø22 | 53,7 |
| 200 | 600 | 420 | 295 | 12×Ø22 | 88,07 |
У каталозі — Ду 50–200.
Вентиль чи засувка?
Вентиль перекриває потік золотником, який притискається до сідла, тому закривається щільніше й плавніше за засувку, а його ущільнення простіше обслуговувати. Натомість гідравлічний опір у вентиля вищий: потік у корпусі змінює напрямок. Тому вентилі зазвичай ставлять на малих і середніх діаметрах, в обв'язці обладнання й там, де арматуру часто відкривають і закривають, а на магістралях великих діаметрів — засувки.
Монтаж і експлуатація
- Перед монтажем видаліть консервацію й очистіть трубопровід від окалини та бруду.
- Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений.
- Під час обслуговування перевіряйте затягування сальника й змащуйте різьбу шпинделя.
Дивіться також: вентиль 15кч19п для Ду 25–50; сталевий вентиль 15с65нж. Надішліть Ду та кількість — перевіримо наявність на складі в Києві й підготуємо рахунок. Доставка по Україні.
