Компенсатори осьові: види, матеріали та застосування
Які типи представлені в категорії
Компенсатори для систем опалення; Компенсатори приварні; Компенсатори фланцеві. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
нержавіюча сталь для сильфона, вуглецева або нержавіюча сталь для патрубків. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — компенсація осьових температурних переміщень трубопроводу. Типові робочі середовища: вода, теплоносії, повітря й технологічні рідини за сумісності матеріалу.
- Робочий тиск: має відповідати максимальному режиму трубопроводу із необхідним запасом.
- Робоча температура: перевіряється для корпусу, ущільнень і приводу окремо.
- Робоче середовище: враховують хімічну сумісність і наявність механічних домішок.
- Діапазон діаметрів: звіряють із прохідним та приєднувальним розміром обладнання.
- Монтаж: враховують тип різьби, фланця, зварного або міжфланцевого приєднання.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.
Компенсатори осьові сильфонні: навіщо вони потрібні
Сталевий трубопровід подовжується приблизно на 1,2 мм на кожен метр при нагріві на 100 °C. На ділянці 50 м це вже 6 см — сила, якої достатньо, щоб зірвати опори, зламати фланцевий вузол або деформувати патрубок насоса. Осьовий сильфонний компенсатор «забирає» це подовження на себе: гофрована нержавіюча оболонка стискається й розтягується, зберігаючи герметичність. У розділі — вироби Ду 32–300 у приварному та фланцевому виконанні.

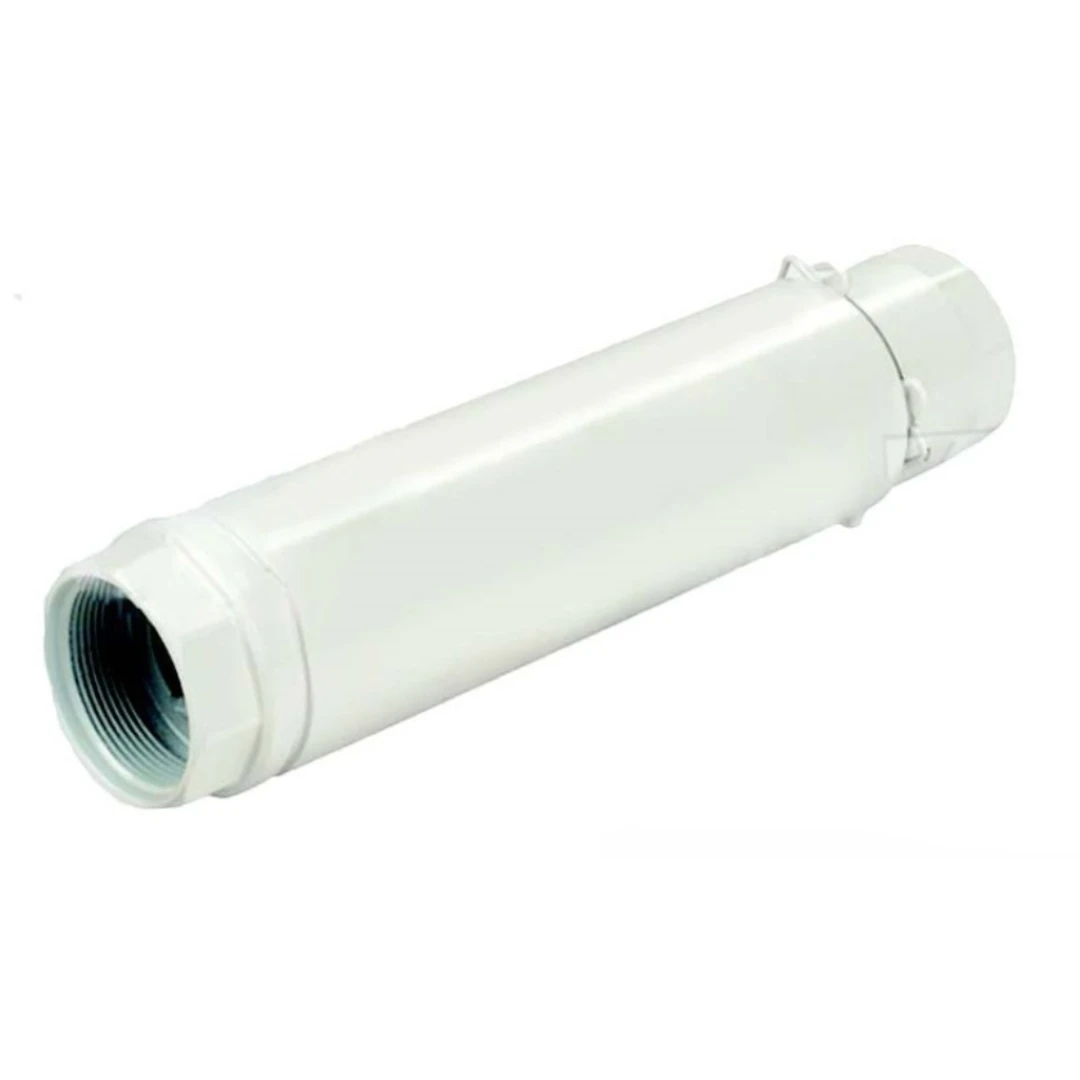

- Компенсатори для систем опалення — для стояків і розводки в будівлях.

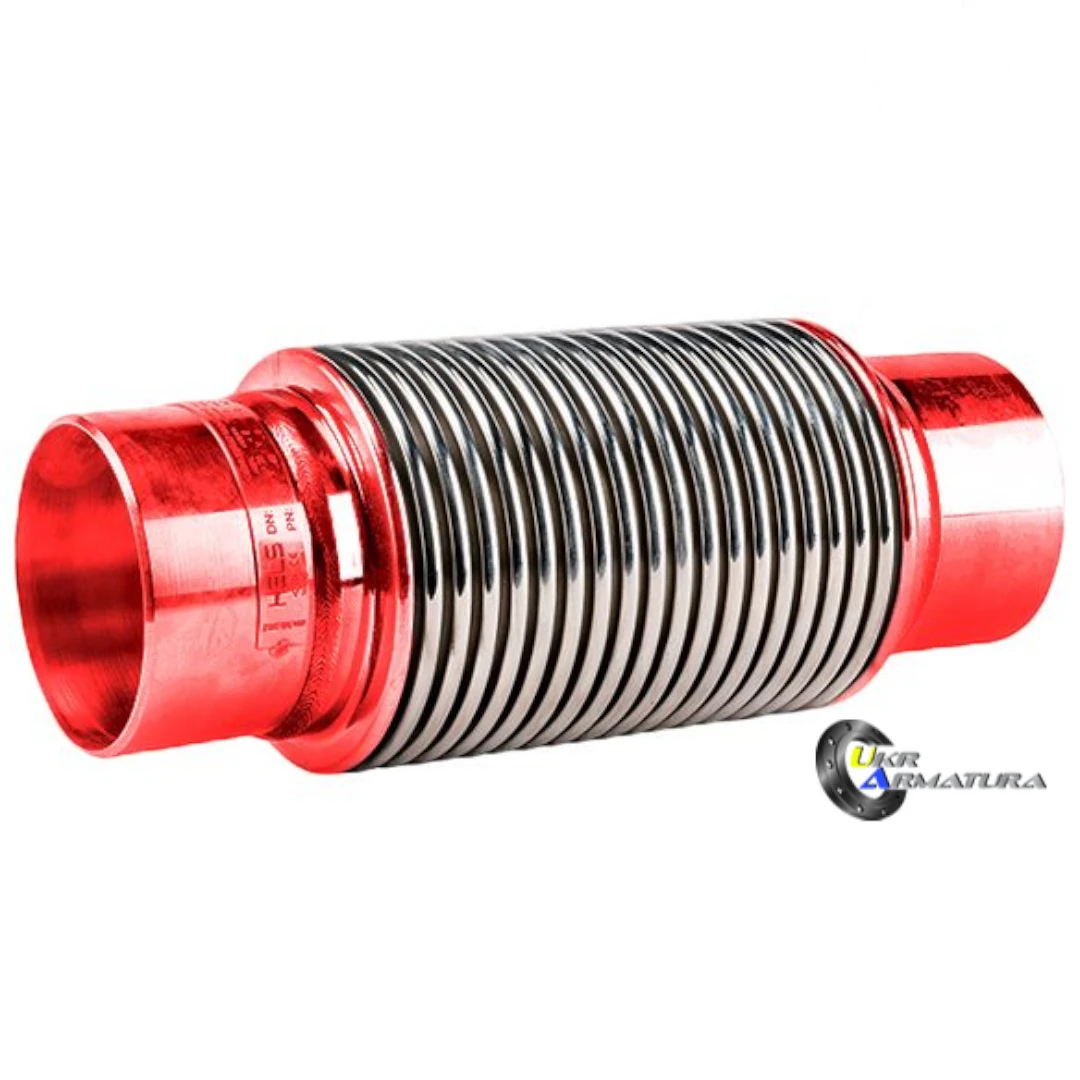

- Компенсатори приварні — для магістралей і теплових мереж.

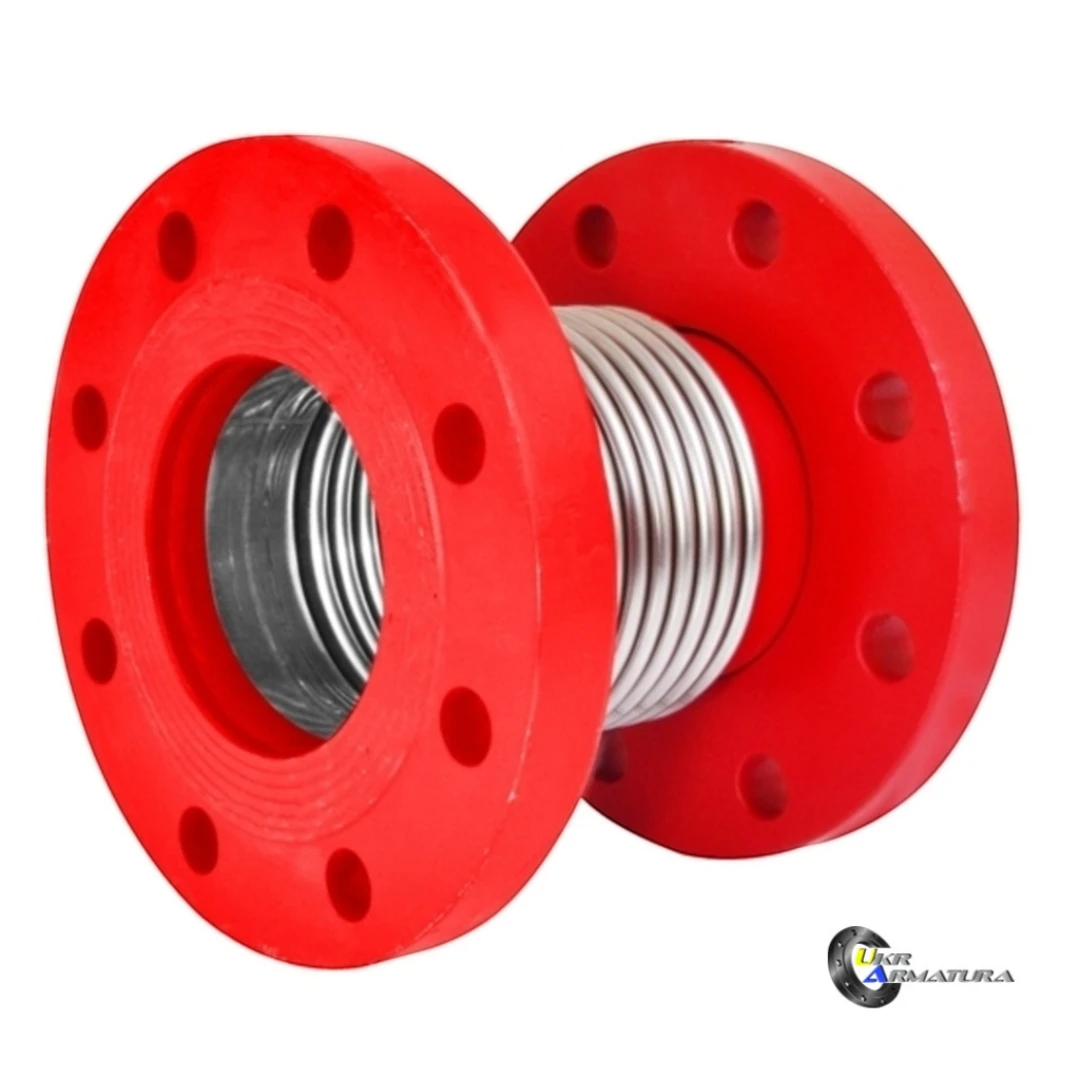

- Компенсатори фланцеві — для вузлів, які треба розбирати.
Як розрахувати потребу
Подовження рахують за формулою ΔL = α × L × Δt, де α для вуглецевої сталі ≈ 0,000012 1/°C, L — довжина ділянки між нерухомими опорами, Δt — різниця між монтажною та максимальною робочою температурою. Наприклад, 40 м труби при нагріві з +10 до +90 °C дають 0,000012 × 40 000 мм × 80 = 38 мм. Компенсатор підбирають так, щоб його компенсуюча здатність перевищувала розрахункове подовження щонайменше на 20 %, а кількість циклів відповідала режиму роботи системи.
Правила встановлення
Компенсатор працює лише в парі з правильними опорами: між двома нерухомими опорами ставлять один компенсатор, а між ним і опорами — напрямні ковзні опори, які не дають трубі вигнутися вбік. Без напрямних сильфон замість осьового стиснення отримує згин і швидко руйнується. Компенсатор монтують на прямій ділянці, без перекосу, і не використовують як гнучку вставку для компенсації помилок монтажу — для цього існують вібровставки. Транспортні стяжки знімають лише після повного закріплення вузла.
Компенсатор чи вібровставка
Осьовий компенсатор призначений для теплового подовження вздовж осі труби: він жорсткий на згин і розрахований на тисячі циклів. Гумова вібровставка вирішує іншу задачу — гасить вібрацію насоса й компенсує невеликий перекіс фланців, але не витримує великих осьових переміщень і високих температур. У насосній обв'язці зазвичай потрібні обидва елементи.
Часті запитання
Чи можна обійтися без компенсатора?
Так, якщо траса має природні П- або Г-подібні ділянки, які самі беруть на себе подовження. У прямих довгих магістралях, теплових пунктах і шахтах стояків такої можливості немає — там компенсатор обов'язковий.
Скільки служить сильфон?
Ресурс вимірюється кількістю циклів «нагрів-охолодження» і зазначається виробником — зазвичай від 1000 циклів. Правильні напрямні опори й дотримання розрахункового ходу подовжують строк служби у рази.
Чи потрібен захисний кожух?
У теплових камерах і при засипці ізоляцією — так: гофра тонкостінна, і механічне пошкодження чи потрапляння будівельного сміття між хвилями виводить компенсатор із ладу.
Чи є наявність?
Ходові Ду 32–150 є на складі в Києві; великі діаметри й спеціальні виконання — під замовлення. Доставка по всій Україні.
