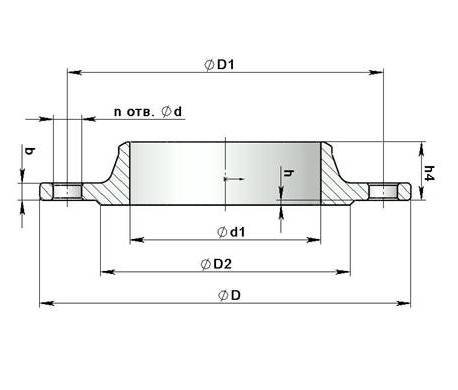

Фланці комірцеві ГОСТ 12821
| Діаметр умовний Ду,мм | 15 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 12 |
| Вага, кг | 0.62 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 20 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 18 |
| Вага, кг | 0.80 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 25 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 25 |
| Вага, кг | 0.96 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 32 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 31 |
| Вага, кг | 1.42 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 40 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 38 |
| Вага, кг | 1.71 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 50 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 49 |
| Вага, кг | 2.10 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 65 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 66 |
| Вага, кг | 3.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 80 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 78 |
| Вага, кг | 3.95 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 100 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 96 |
| Вага, кг | 4.60 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 125 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 121 |
| Вага, кг | 6.40 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 150 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 146 |
| Вага, кг | 7.85 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 200 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 202 |
| Вага, кг | 11.20 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 250 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 254 |
| Вага, кг | 16.60 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 300 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 303 |
| Вага, кг | 21.80 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 350 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 351 |
| Вага, кг | 30.90 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 400 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 398 |
| Вага, кг | 41.65 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 500 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 501 |
| Вага, кг | 69.10 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 600 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 602 |
| Вага, кг | 96.90 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 800 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 792 |
| Вага, кг | 127.70 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 1000 |
| Робочий тиск, бар | 16 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 992 |
| Вага, кг | 199.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 15 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 12 |
| Вага, кг | 0.73 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 20 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 18 |
| Вага, кг | 0.90 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 25 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 25 |
| Вага, кг | 1.10 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 32 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 31 |
| Вага, кг | 1.70 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 40 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 38 |
| Вага, кг | 2.05 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 50 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 49 |
| Вага, кг | 2.60 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 65 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 66 |
| Вага, кг | 3.50 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 80 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 78 |
| Вага, кг | 4.20 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 100 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 96 |
| Вага, кг | 6.20 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 125 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 121 |
| Вага, кг | 9.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 150 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 146 |
| Вага, кг | 12.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 200 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 202 |
| Вага, кг | 16.80 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 250 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 254 |
| Вага, кг | 23.50 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 300 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 303 |
| Вага, кг | 32.20 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 350 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 351 |
| Вага, кг | 46.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 400 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 398 |
| Вага, кг | 65.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 500 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 500 |
| Вага, кг | 89.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 600 |
| Робочий тиск, бар | 25 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 600 |
| Вага, кг | 122.00 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 15 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 12 |
| Вага, кг | 0.73 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 20 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 18 |
| Вага, кг | 0.90 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 25 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 25 |
| Вага, кг | 1.10 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 32 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 31 |
| Вага, кг | 1.72 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 40 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 38 |
| Вага, кг | 2.05 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 50 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 49 |
| Вага, кг | 2.65 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 65 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 66 |
| Вага, кг | 3.50 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 80 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 78 |
| Вага, кг | 4.60 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 100 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 96 |
| Вага, кг | 7.10 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 125 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 121 |
| Вага, кг | 9.60 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 150 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 146 |
| Вага, кг | 12.50 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
| Діаметр умовний Ду,мм | 200 |
| Робочий тиск, бар | 40 |
| Температура макс. °С | 600 |
| Матеріал | сталь |
| З'єднання | приварне |
| Діаметр з'єднувальний Dn,мм | 202 |
| Вага, кг | 23.70 |
| Стандарт | ГОСТ-12821 |
| Бренд | UkrArmatura |
Запрос цены
Фланці комірні Ру 16/25/40 bar: характеристики та умови придбання
Фланці комірні ГОСТ 12821-80 Ду15-600 мм, тиск 16-63 атм. Сталь 20. Найкращі ціни. Ціни на нашому сайті. Знижки. У наявності на складі. Доставка по Україні. Продаж оптом та в роздріб. Гарантія якості.
- Наявність на складі в Києві
- Доставка по всій Україні
- Продаж оптом та в роздріб
- Гарантія якості
Шукаєте, де купити фланці комірні ру 16/25/40 bar (ГОСТ 12821-80)? Наші менеджери підберуть потрібний типорозмір та оформлять доставку по Києву та всій Україні в найкоротші терміни. Ключові запити за розділом: фланці комірні ру 16/25/40 bar, фланці комірні ру 16/25/40 bar купити, фланці комірні ру 16/25/40 bar купити в україні, фланці комірні ру 16/25/40 bar ціна, фланці, гост 12821.
Фланці комірцеві ГОСТ 12821: що це і де застосовують
Комірцевий (воротниковий) фланець має конічну втулку — «комір», яка приварюється до труби стиковим швом. Завдяки цьому навантаження передається плавно, без концентрації напружень у корені шва, і з'єднання витримує вищий тиск, вібрацію та часті теплові цикли, ніж плоский приварний фланець. Це основний тип фланця для Ру 16, 25 і 40, теплових мереж, пари, нафтопродуктів і насосних обв'язок. У розділі — понад 100 типорозмірів Ду 15–600 зі сталі 20 і 09Г2С.
Комірцевий чи плоский
Плоский приварний фланець надівається на трубу й приварюється двома кутовими швами; він дешевший і простіший у монтажі, але обмежений тиском Ру 6–25 і гірше працює при знакозмінних навантаженнях. Комірцевий фланець дорожчий, потребує точнішої підготовки кромки, зате допускається на Ру 40 і вище, зберігає прохідний переріз без уступу та служить довше на парових і насосних лініях. Якщо вузол переживає постійні пуски-зупинки або перепади температури, вибір однозначно на користь комірцевого.
Як підібрати фланець
- Ду і Ру. Це визначає зовнішній діаметр, кількість і діаметр отворів. Фланець Ру16 і фланець Ру25 одного Ду мають різні приєднувальні розміри й не стикуються між собою.
- Виконання ущільнювальної поверхні. Виконання 1 — гладка поверхня з насічкою, найпоширеніше; виконання 2–5 — виступ-западина та шип-паз для відповідальних вузлів і високих тисків.
- Марка сталі. Сталь 20 — стандартні системи від −40 °C. Сталь 09Г2С — зовнішні мережі та мінусові температури до −70 °C. Для агресивних середовищ застосовують нержавіючі фланці.
- Комплект вузла. На кожне з'єднання потрібні два фланці, прокладка та кріплення — шпильки або болти з гайками та шайбами.
Монтаж і затягування
Перед зварюванням кромку комірця обробляють під кутом близько 30° і збирають стик із зазором 1,5–2,5 мм; фланець виставляють строго перпендикулярно осі труби, інакше з'єднання «поведе» і прокладка не обтиснеться рівномірно. Болти затягують хрест-навхрест у два-три проходи, поступово доводячи до розрахункового моменту. Прокладку не використовують повторно, а після першого нагріву системи затягування перевіряють ще раз.
Часті запитання
Чим ГОСТ 12821 відрізняється від ГОСТ 33259?
ГОСТ 12821 — класичний стандарт на сталеві комірцеві фланці Ру 1,0–20,0 МПа. ГОСТ 33259 — сучасний міждержавний стандарт, який об'єднує типи та виконання фланців і в багатьох позиціях узгоджений з EN 1092-1. Приєднувальні розміри для поширених Ду і Ру збігаються, але при стикуванні з імпортним обладнанням стандарт завжди уточнюють.
Скільки болтів потрібно на з'єднання?
Кількість дорівнює кількості отворів у фланці: Ду 50 Ру16 — 4 отвори М16, Ду 100 Ру16 — 8 отворів М16, Ду 200 Ру16 — 12 отворів М20. Довжину шпильки рахують як суму товщин двох фланців і прокладки плюс приблизно 1,5 діаметра різьби на гайки.
Чи можна з'єднати фланець Ру16 із фланцем Ру25?
Ні. У більшості діаметрів у них різні зовнішні діаметри та розташування отворів. Стикувати треба фланці одного стандарту, Ду і Ру.
Чи є наявність і виготовлення під замовлення?
Ходові типорозміри Ду 15–300 є на складі в Києві. Великі діаметри та нестандартні виконання виготовляємо за кресленням замовника.
Таблиця розмірів і цін: Фланці комірцеві ГОСТ 12821 — Ру 16–160, Ду 15–1000, таблиця з цінами
Розміри за ГОСТ 12821-80
Повні таблиці розмірів і мас фланців комірцевих приварних встик. d1 — внутрішній діаметр, b — товщина тарілки, h — загальна висота.
Ру 10 bar
| Ду, мм | D, мм | D1, мм | D2, мм | d1, мм | b, мм | h, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 30 | 12 | 10 | 33 | 4×14 | 0.58 |
| 20 | 105 | 75 | 28 | 18 | 12 | 36 | 4×14 | 0.87 |
| 25 | 115 | 85 | 45 | 25 | 12 | 38 | 4×14 | 1.05 |
| 32 | 135 | 100 | 55 | 31 | 13 | 40 | 4×18 | 1.54 |
| 40 | 145 | 110 | 62 | 38 | 13 | 42 | 4×18 | 1.83 |
| 50 | 160 | 125 | 76 | 49 | 13 | 42 | 4×18 | 2.26 |
| 65 | 180 | 145 | 94 | 66 | 15 | 45 | 4×18 | 3.17 |
| 80 | 195 | 160 | 105 | 78 | 15 | 47 | 4×18 | 3.67 |
| 100 | 215 | 180 | 128 | 96 | 17 | 48 | 8×18 | 4.7 |
| 125 | 245 | 210 | 156 | 121 | 19 | 57 | 8×18 | 6.71 |
| 150 | 280 | 240 | 180 | 146 | 19 | 57 | 8×22 | 8.17 |
| 200 | 335 | 295 | 240 | 202 | 19 | 58 | 8×22 | 11.35 |
| 250 | 390 | 350 | 290 | 254 | 21 | 60 | 12×22 | 14.64 |
| 300 | 440 | 400 | 345 | 303 | 22 | 60 | 12×22 | 18.66 |
| 350 | 500 | 460 | 400 | 351 | 22 | 60 | 16×22 | 24 |
| 400 | 565 | 515 | 445 | 398 | 22 | 60 | 16×26 | 30 |
| 500 | 670 | 620 | 550 | 501 | 24 | 65 | 20×26 | 39.2 |
| 600 | 780 | 725 | 650 | 602 | 24 | 65 | 20×30 | 48.8 |
| 800 | 1010 | 950 | 850 | 792 | 27 | 75 | 24×33 | 87.24 |
| 1000 | 1220 | 1160 | 1050 | 992 | 29 | 80 | 28×33 | 119.19 |
| 1200 | 1455 | 1380 | 1256 | 1192 | 33 | 90 | 32×39 | 179.91 |
Ру 16 bar
| Ду, мм | D, мм | D1, мм | D2, мм | d1, мм | b, мм | h, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 30 | 12 | 12 | 33 | 4×14 | 0.68 |
| 20 | 105 | 75 | 38 | 18 | 12 | 36 | 4×14 | 0.87 |
| 25 | 115 | 85 | 45 | 25 | 12 | 38 | 4×14 | 1.05 |
| 32 | 135 | 100 | 55 | 31 | 13 | 40 | 4×18 | 1.54 |
| 40 | 145 | 110 | 64 | 38 | 13 | 42 | 4×18 | 1.85 |
| 50 | 160 | 125 | 76 | 49 | 13 | 45 | 4×18 | 2.28 |
| 65 | 180 | 145 | 94 | 66 | 15 | 47 | 4×18 | 3.19 |
| 80 | 195 | 160 | 110 | 78 | 17 | 50 | 4×18 | 4.21 |
| 100 | 215 | 180 | 130 | 96 | 17 | 50 | 8×18 | 4.9 |
| 125 | 245 | 210 | 156 | 121 | 19 | 57 | 8×18 | 6.75 |
| 150 | 280 | 240 | 180 | 146 | 19 | 57 | 8×22 | 8.3 |
| 200 | 335 | 295 | 240 | 202 | 21 | 58 | 12×22 | 11.79 |
| 250 | 405 | 355 | 292 | 254 | 23 | 65 | 12×26 | 17.36 |
| 300 | 460 | 410 | 346 | 303 | 24 | 66 | 12×26 | 22.76 |
| 350 | 520 | 470 | 400 | 351 | 28 | 70 | 16×26 | 32.04 |
| 400 | 580 | 525 | 450 | 398 | 32 | 75 | 16×30 | 43 |
| 500 | 710 | 650 | 559 | 501 | 38 | 90 | 20×33 | 70.97 |
| 600 | 840 | 770 | 660 | 602 | 41 | 90 | 20×39 | 99.3 |
| 800 | 1020 | 950 | 850 | 792 | 45 | 95 | 24×39 | 130.57 |
| 1000 | 1255 | 1170 | 1060 | 992 | 49 | 110 | 28×45 | 203.39 |
| 1200 | 1485 | 1390 | 1268 | 1192 | 51 | 125 | 32×52 | 284.94 |
Ру 25 bar
| Ду, мм | D, мм | D1, мм | D2, мм | d1, мм | b, мм | h, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 30 | 12 | 14 | 33 | 4×14 | 0.79 |
| 20 | 105 | 75 | 38 | 18 | 14 | 34 | 4×14 | 0.97 |
| 25 | 115 | 85 | 45 | 25 | 14 | 36 | 4×14 | 1.18 |
| 32 | 135 | 100 | 56 | 31 | 16 | 43 | 4×18 | 1.83 |
| 40 | 145 | 110 | 64 | 38 | 16 | 45 | 4×18 | 2.19 |
| 50 | 160 | 125 | 76 | 49 | 17 | 45 | 4×18 | 2.78 |
| 65 | 180 | 145 | 96 | 66 | 19 | 50 | 8×18 | 3.71 |
| 80 | 195 | 160 | 110 | 78 | 19 | 52 | 8×18 | 4.44 |
| 100 | 230 | 190 | 132 | 96 | 21 | 58 | 8×22 | 6.51 |
| 125 | 270 | 220 | 160 | 121 | 23 | 65 | 8×26 | 9.41 |
| 150 | 300 | 250 | 186 | 146 | 25 | 68 | 8×26 | 12.52 |
| 200 | 360 | 310 | 245 | 202 | 27 | 75 | 12×26 | 17.44 |
| 250 | 425 | 370 | 300 | 254 | 29 | 75 | 12×30 | 24.4 |
| 300 | 485 | 430 | 352 | 303 | 32 | 80 | 16×30 | 33.29 |
| 350 | 550 | 490 | 406 | 351 | 36 | 85 | 16×33 | 46.57 |
| 400 | 610 | 550 | 464 | 398 | 40 | 100 | 16×33 | 64.81 |
| 500 | 730 | 660 | 570 | 500 | 44 | 100 | 20×39 | 88.91 |
| 600 | 840 | 770 | 670 | 600 | 49 | 115 | 20×39 | 123.7 |
| 800 | 1075 | 990 | 874 | 790 | 55 | 135 | 24×45 | 213.9 |
| 1000 | 1315 | 1210 | 1084 | 992 | 59 | 150 | 28×56 | 312.12 |
| 1200 | 1525 | 1420 | 1288 | 1192 | 62 | 160 | 32×56 | 387.5 |
Ру 40 bar
| Ду, мм | D, мм | D1, мм | D2, мм | d1, мм | b, мм | h, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 30 | 12 | 14 | 33 | 4×14 | 0.79 |
| 20 | 105 | 75 | 38 | 18 | 14 | 34 | 4×14 | 0.97 |
| 25 | 115 | 85 | 45 | 25 | 14 | 36 | 4×14 | 1.18 |
| 32 | 135 | 100 | 56 | 31 | 16 | 43 | 4×18 | 1.83 |
| 40 | 145 | 110 | 64 | 38 | 16 | 45 | 4×18 | 2.19 |
| 50 | 160 | 125 | 76 | 48 | 17 | 45 | 4×18 | 2.81 |
| 65 | 180 | 145 | 96 | 66 | 19 | 50 | 8×18 | 3.71 |
| 80 | 195 | 160 | 112 | 78 | 21 | 55 | 8×18 | 4.8 |
| 100 | 230 | 190 | 138 | 96 | 23 | 65 | 8×22 | 7.4 |
| 125 | 270 | 220 | 160 | 120 | 25 | 65 | 8×26 | 10 |
| 150 | 300 | 250 | 186 | 145 | 27 | 68 | 8×26 | 13.03 |
| 200 | 375 | 320 | 250 | 200 | 35 | 85 | 12×30 | 24.44 |
| 250 | 445 | 385 | 310 | 252 | 39 | 98 | 12×33 | 37.59 |
| 300 | 510 | 450 | 368 | 301 | 42 | 112 | 16×33 | 57.1 |
| 350 | 570 | 510 | 481 | 351 | 48 | 116 | 16×33 | 70.34 |
| 400 | 655 | 585 | 480 | 398 | 54 | 135 | 16×39 | 106.76 |
| 500 | 755 | 670 | 580 | 495 | 58 | 140 | 20×45 | 132.33 |
| 600 | 890 | 795 | 686 | 595 | 58 | 140 | 20×52 | 180.95 |
| 800 | 1135 | 1030 | 908 | 795 | 71 | 190 | 24×56 | 343.69 |
| 1000 | 1360 | 1250 | 1140 | 995 | 77 | 235 | 28×56 | 540.75 |
| 1200 | 1575 | 1460 | 1350 | 1195 | 80 | 250 | 32×62 | 690.59 |
Ру 63 bar
| Ду, мм | D, мм | D1, мм | D2, мм | d1, мм | b, мм | h, мм | n×d | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 105 | 75 | 38 | 12 | 16 | 46 | 4×14 | 1.15 |
| 20 | 125 | 90 | 48 | 18 | 18 | 54 | 4×18 | 1.8 |
| 25 | 135 | 100 | 52 | 25 | 20 | 56 | 4×18 | 2.3 |
| 32 | 150 | 110 | 64 | 31 | 21 | 60 | 4×22 | 2.94 |
| 40 | 165 | 125 | 74 | 37 | 21 | 65 | 4×22 | 3.75 |
| 50 | 175 | 135 | 86 | 47 | 23 | 67 | 4×22 | 4.63 |
| 65 | 200 | 160 | 106 | 64 | 25 | 72 | 8×22 | 6.29 |
| 80 | 210 | 170 | 120 | 77 | 27 | 72 | 8×22 | 7.22 |
| 100 | 250 | 200 | 140 | 94 | 29 | 77 | 8×26 | 10.71 |
| 125 | 295 | 240 | 172 | 118 | 33 | 95 | 8×30 | 17.13 |
| 150 | 340 | 280 | 206 | 142 | 35 | 105 | 8×33 | 24.6 |
| 200 | 405 | 345 | 264 | 198 | 41 | 110 | 12×33 | 36.6 |
| 250 | 470 | 400 | 316 | 246 | 45 | 115 | 12×39 | 50.89 |
| 300 | 530 | 460 | 370 | 294 | 50 | 120 | 16×39 | 68.15 |
| 350 | 595 | 525 | 430 | 342 | 56 | 140 | 16×39 | 98.68 |
| 400 | 670 | 585 | 484 | 386 | 62 | 155 | 16×45 | 135.8 |
| 500 | 800 | 705 | 594 | 485 | 66 | 165 | 20×52 | 192.74 |
| 600 | 925 | 820 | 704 | 585 | 71 | 180 | 20×56 | 269.27 |
| 800 | 1165 | 1050 | 920 | 785 | 85 | 225 | 24×62 | 463.87 |
| 1000 | 1415 | 1290 | 1160 | 985 | 92 | 280 | 28×70 | 980.6 |
| 1200 | 1665 | 1530 | 1386 | 1185 | 95 | 315 | 32×78 | 1263.72 |
Підбір болтів, гайок і шайб на фланцеве з'єднання — таблиця Ру 10/16/25
Європейський стандарт на фланці — ДСТУ EN 1092-1. Типи 01, 02, 05, 11, виконання ущільнення, таблиці розмірів PN 10/16/25/40 і порівняння з ГОСТ 12820 зібрані на окремій сторінці: Фланці EN 1092-1.
