Затвор батерфляй з нержавіючим диском Ру16
Дисковий поворотний затвор з диском з нержавіючої сталі 20Х13 служить довше за чавунний там, де вода жорстка, містить хлор або домішки: диск не іржавіє й не обростає відкладеннями, тому затвор зберігає герметичність і легкий хід. Такі затвори ставлять на водопідготовці, у басейнах, на харчових і технологічних лініях, у системах опалення та охолодження.

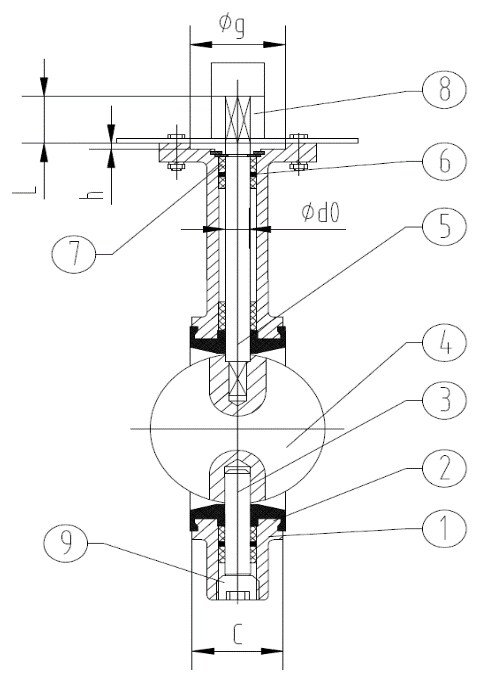

Матеріали
- Корпус — сірий чавун;
- диск — нержавіюча сталь 20Х13;
- шток — нержавіюча сталь 416;
- ущільнення диска — EPDM;
- втулки штока — полімерні.
Ущільнення EPDM розраховане на воду й теплоносій з температурою до +120 °C.
Робочий тиск — 1,6 МПа (Ру16), випробувальний — 2,4 МПа. Затвор міжфланцевий: встановлюється між двома фланцями Ру16 і стягується шпильками. До Ду 300 керується рукояткою, від Ду 350 — ручним редуктором. Верхній фланець за ISO 5211 дає змогу встановити електропривод 90° або пневмопривод.

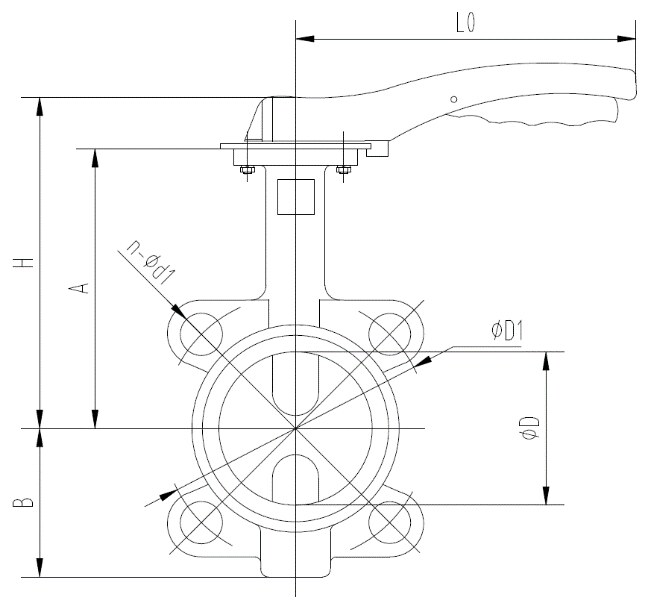

Розміри та маса
| Ду | Будівельна довжина, мм | Міжосьова відстань отворів фланця D1, мм | Отвори фланця | Квадрат штока, мм | Фланець під привод ISO 5211 | Маса, кг |
|---|
| 40 | 33 | 110 | 4-Ø18 | 9×9 | F05 | 2,3 |
| 50 | 42 | 125 | 4-Ø18 | 9×9 | F05 | 2,3 |
| 65 | 44,7 | 145 | 4-Ø18 | 9×9 | F05 | 2,5 |
| 80 | 45,2 | 160 | 8-Ø18 | 9×9 | F05 | 2,9 |
| 100 | 52,1 | 180 | 8-Ø18 | 11×11 | F07 | 4,1 |
| 125 | 54,4 | 210 | 8-Ø18 | 14×14 | F07 | 5,3 |
| 150 | 55,8 | 240 | 8-Ø23 | 14×14 | F07 | 6,6 |
| 200 | 60,6 | 295 | 12-Ø23 | 17×17 | F10 | 11,8 |
| 250 | 65,6 | 355 | 12-Ø27 | 22×22 | F10 | 22,5 |
| 300 | 76,9 | 410 | 12-Ø27 | 22×22 | F10 | 33,3 |
| 350 | 76,5 | 470 | 16-Ø27 | 22×22 | F10 | 38,3 |
| 400 | 86,5 | 525 | 16-Ø30 | 24×24 | F14 | 69,8 |
| 500 | 131,8 | 650 | 20-Ø33 | 32×32 | F14 | 102,6 |
| 600 | 152 | 770 | 20-Ø36 | 36×36 | F16 | 186 |
Інші виконання
Для кислот, лугів та інших агресивних середовищ підійдуть затвори з ущільненням PTFE (розділ «Затвори для агресивних середовищ»), для природного газу — затвори з ущільненням NBR. Для дистанційного керування є затвори з електроприводом.
Чим нержавіючий диск відрізняється від чавунного
Корпус у обох серіях однаковий — сірий чавун, однакові й приєднувальні розміри, маси та будівельні довжини. Відрізняється тільки диск: тут це нержавіюча сталь 20Х13, у серії з чавунним диском — ковкий сірий чавун з нікелевим покриттям. Штоки, верхній і нижній, — нержавіюча сталь 416, ущільнення диска EPDM, кільце NBR, втулки полімерні, редуктор алюмінієвий.
Такий дисковий поворотний затвор беруть туди, де покриття на чавунному диску зношується швидше: жорстка й хлорована вода, часті цикли відкриття, технологічні лінії.
Засувка батерфляй Ду 50, Ду 100, Ду 150: який типорозмір брати
- Затвор Ду 32–80 — обв'язка насосів і фільтрів, вузли невеликого діаметра. Маса 2,3–2,9 кг.
- Затвор Ду 100–150 — найхідовіший діапазон. Задвижка батерфляй Ду 100 важить 4,1 кг при будівельній довжині 52,1 мм, Ду 150 — 6,6 кг при 55,8 мм.
- Затвор Ду 200–300 — магістральні ділянки. Маса 11,8–33,3 кг.
- Затвор Ду 350–1000 — великі діаметри, керування редуктором. На Ду 600 маса 186 кг.
Ручка, редуктор чи електропривод
За паспортом ручка ставиться на Ду 40–300, редуктор — на Ду 350–1000. Верхній фланець за ISO 5211: F05 на Ду 40–65, F07 на Ду 80–250, F10 на Ду 300, F12 на Ду 350, F14 на Ду 400, F16 на Ду 500–600. Через цей фланець на затвор ставиться електропривод 90° замість ручки.
Часті запитання
Яка робоча температура?
До +120 °C за паспортом — межу задає ущільнення EPDM. Робочий тиск 1,6 МПа, випробувальний 2,4 МПа.
Який клас герметичності?
За паспортом — клас «В».
Чи підходить для питної води?
Диск зі сталі 20Х13 і ущільнення EPDM — саме це виконання беруть на лінії питної та технологічної води.
Чи можна поставити на газ?
На газ іде виконання з ущільненням NBR — окрема серія затворів для газу, диск у ній такий самий, 20Х13.
Які фланці потрібні?
Міжфланцевий затвор ставиться між фланцями Ру16. Міжосьова відстань отворів: Ду 100 — 180 мм, Ду 200 — 295 мм, Ду 300 — 410 мм, Ду 600 — 770 мм.
На складі в Києві — Ду 32–1000; таблиця наведена для Ду 40–600. Відповідні фланці Ру16 підбирають за діаметром: до Ду 125 підходять фланці плоскі Ру16, від Ду 150 затвор краще монтувати на комірні фланці. Прокладки між затвором і фланцями не ставлять — ущільнює сама манжета. Доставка по Україні.
