Запобіжні клапани, Ду 15–200

Запобіжні клапани: види, матеріали та застосування

Які типи представлені в категорії

Перепускні клапани Hydrolux; Група безпеки; Клапани різьбові; Клапани СППК; Клапани ARI; Клапани CI2501; Клапани CI6301; Клапани LDM. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.

Матеріали виготовлення

чавун, вуглецева й нержавіюча сталь, латунь; ущільнення та внутрішні деталі — за виконанням. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.

Основні функції та робочі середовища

Головна функція виробів — захист системи від неприпустимого перевищення тиску. Типові робочі середовища: вода, теплоносії, пара, повітря, газ, оливи й технологічні рідини за підтвердженої сумісності.

• Робочий тиск: має відповідати максимальному режиму трубопроводу із необхідним запасом.
• Робоча температура: перевіряється для корпусу, ущільнень і приводу окремо.
• Робоче середовище: враховують хімічну сумісність і наявність механічних домішок.
• Діапазон діаметрів: звіряють із прохідним та приєднувальним розміром обладнання.
• Монтаж: враховують тип різьби, фланця, зварного або міжфланцевого приєднання.

Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.

Запобіжні клапани: підбір за Ду та тиском спрацювання

У наявності 36 позицій запобіжних клапанів Ду 15–200 на Ру 16: фланцеві CI-2501 і CI-6301, різьбові IVR на 1–12 бар, клапани Icma для груп безпеки та перепускні Hydrolux. Відвантаження зі складу в Києві в день замовлення.

Що є в наявності

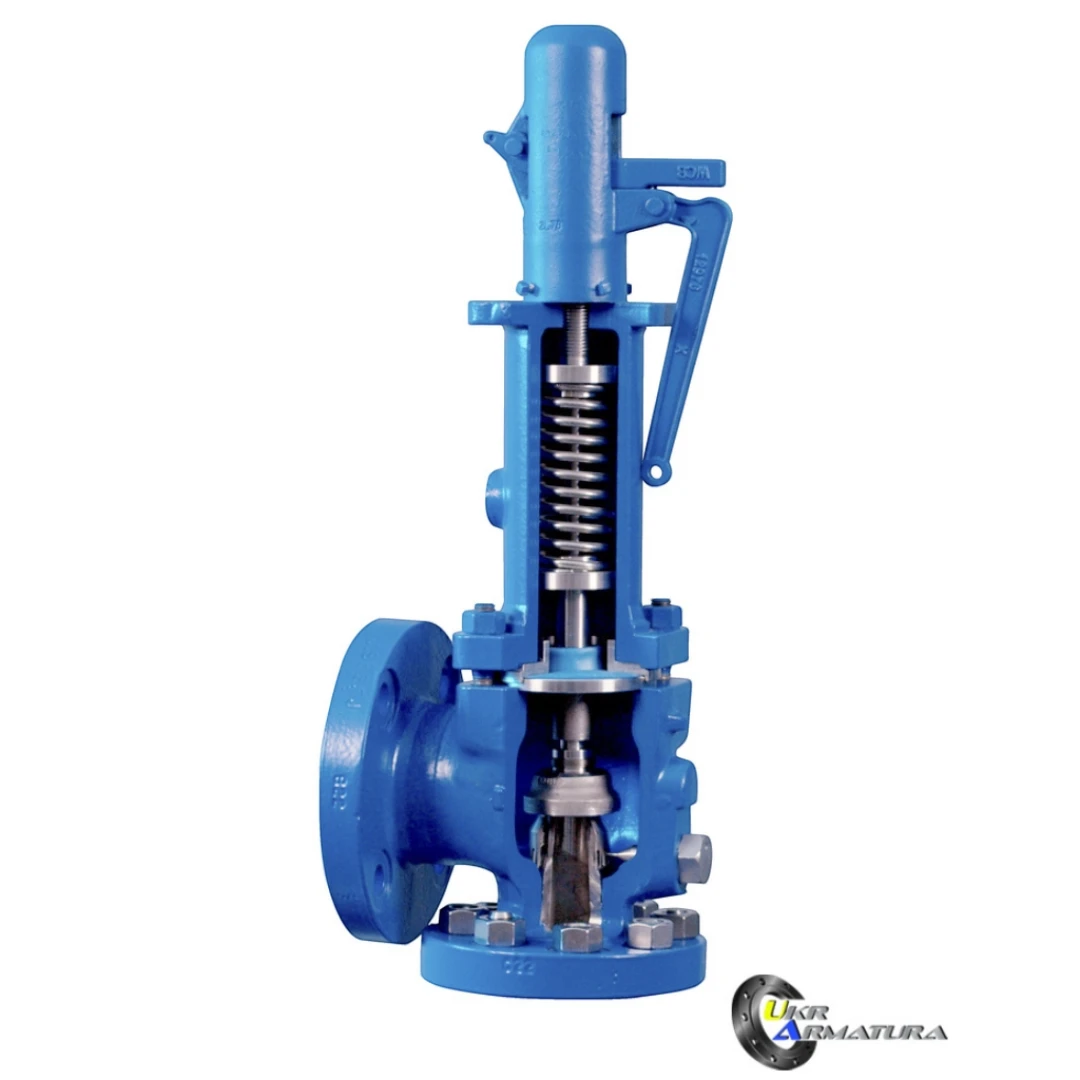

• Клапани CI-2501 — Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, Ру 16. Фланцеві пружинні клапани для води, гліколевих сумішей і технологічних ліній.

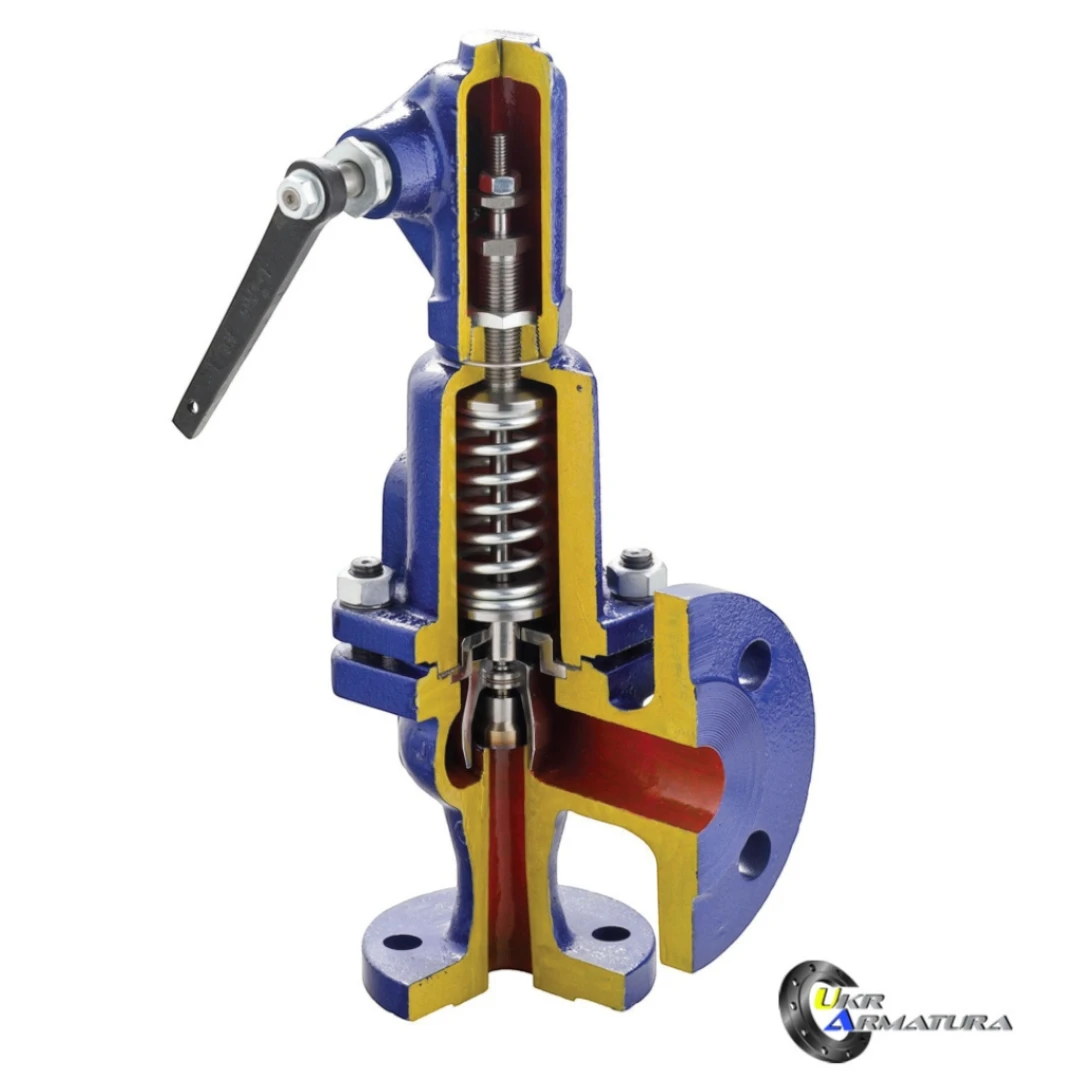

• Клапани CI-6301 — 10 позицій, фланцеве виконання для систем із підвищеними вимогами до герметичності.

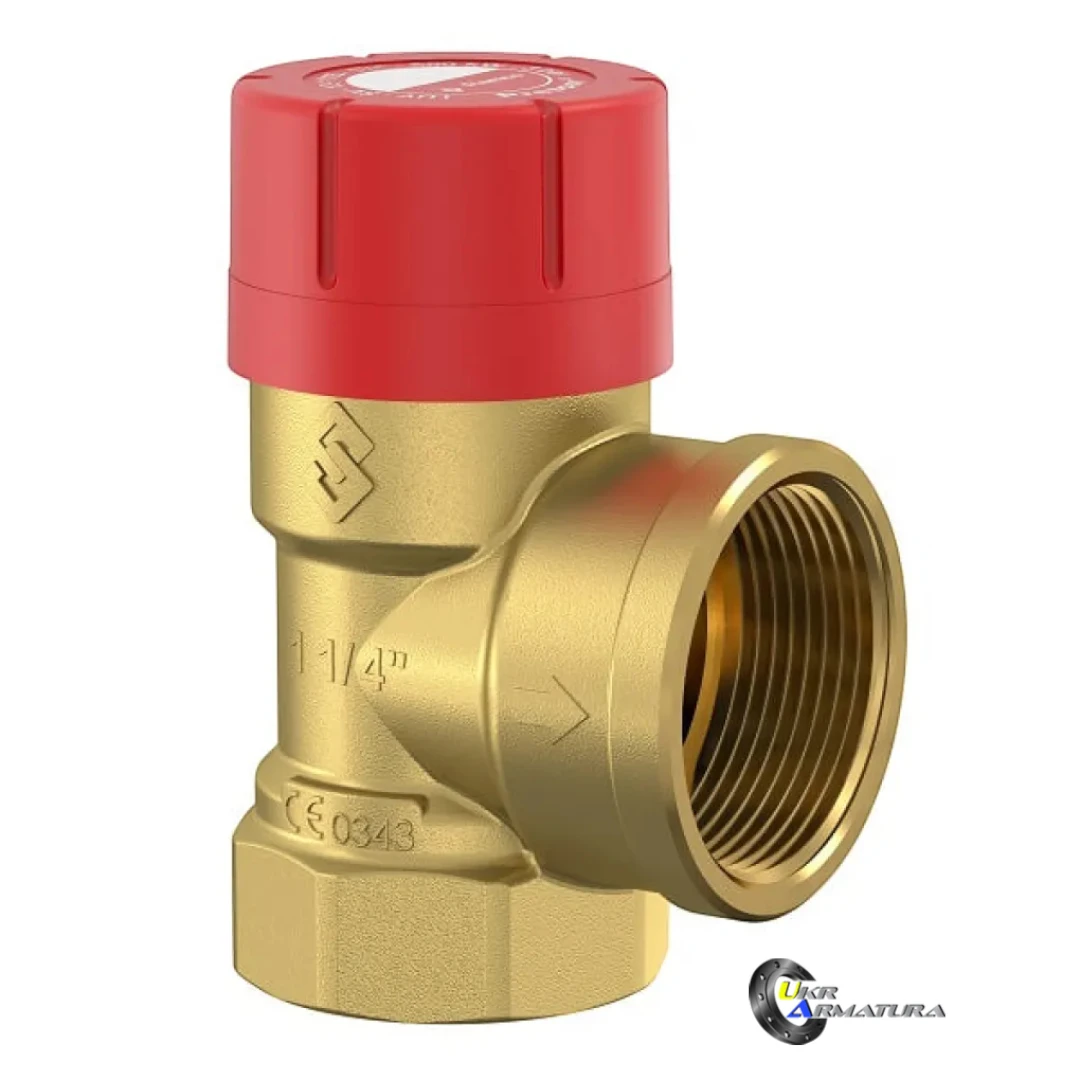

• Клапани різьбові IVR — Ду 15, 20, 25, 32, 40, 50 з регульованим тиском спрацювання 1–12 бар. Найчастіший вибір для котелень і насосних груп.

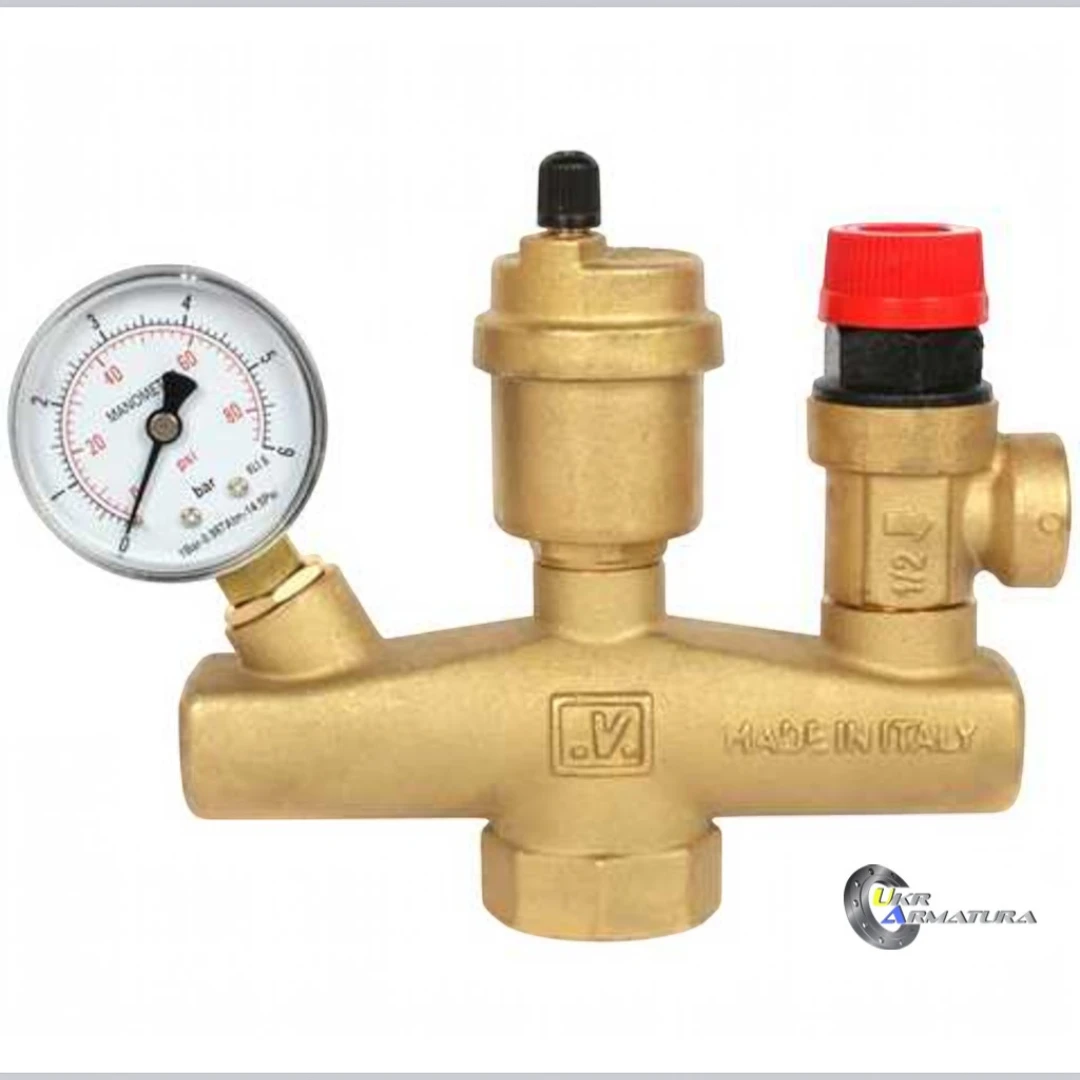

• Група безпеки Icma — клапан 2,5 / 3,0 / 6,0 бар у зборі з манометром і автоматичним повітровідвідником для закритих систем опалення.

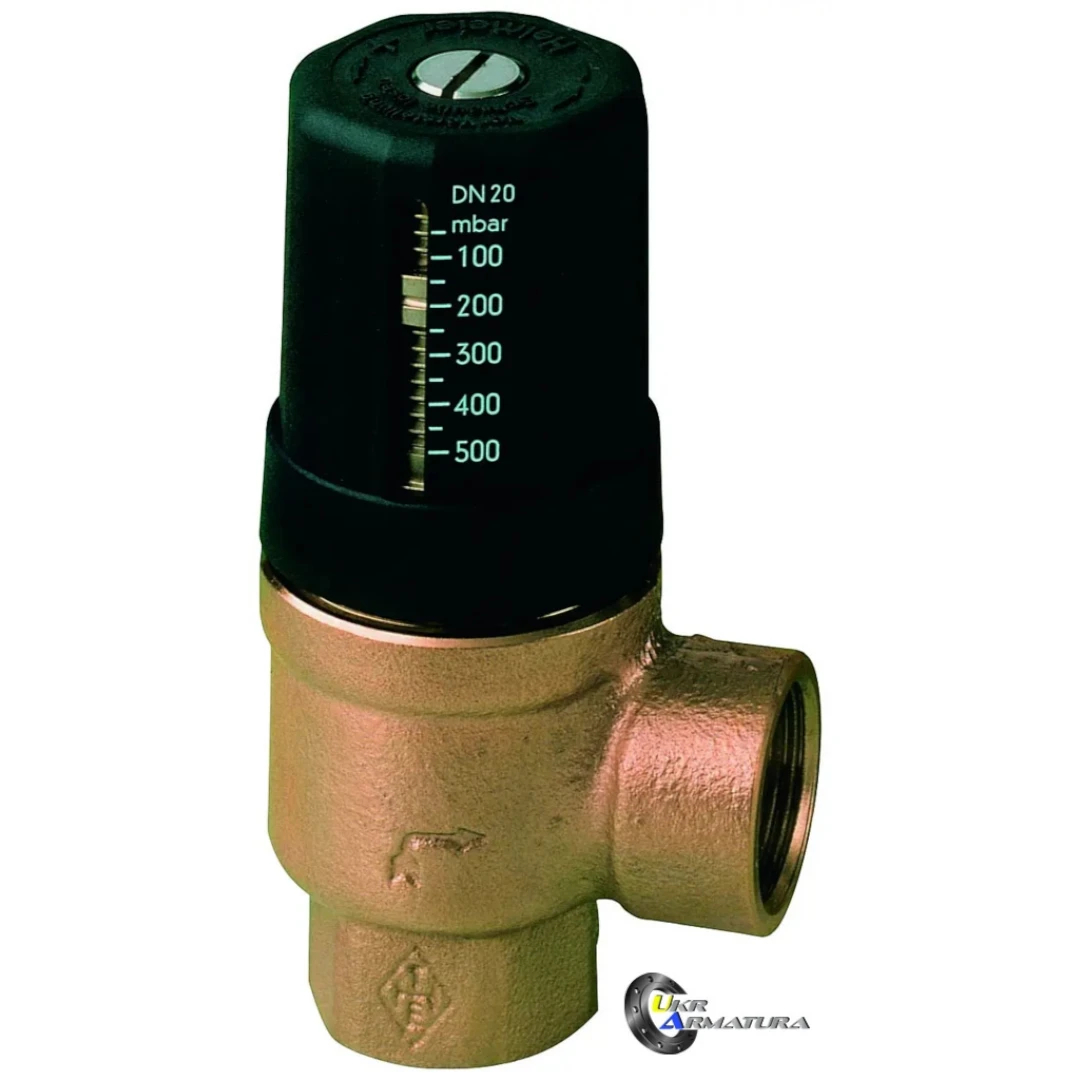

• Перепускні клапани Hydrolux — підтримують перепад тиску між подачею та звороткою при закритих термоголовках.

Ду 25, 32, 50, 80, 100 — що брати

Діаметр клапана підбирають не «на око», а за пропускною здатністю: клапан має скинути весь надлишок, який здатне створити джерело тиску. Практичне правило: Ду 15–25 — настінні котли й невеликі бойлери, Ду 32–50 — котельні до кількох сотень кіловат і насосні групи, Ду 65–100 — теплопункти й промислові контури, Ду 125–200 — магістральні лінії та великі накопичувачі. Якщо клапан поставити меншим за розрахунковий, тиск у системі підніметься вище уставки навіть при повністю відкритому клапані.

Тиск спрацювання

Уставку беруть на 10–25 % вище робочого тиску системи, але обов''язково нижче випробувального тиску найслабшого елемента контуру — зазвичай це бойлер, розширювальний бак або сам котел. Для побутового опалення це найчастіше 2,5–3 бар, для промислових водяних контурів — 6–10 бар, для ліній із Ру 16 — 10–16 бар. Клапани IVR регулюються в діапазоні 1–12 бар, тому одна позиція закриває кілька задач.

Монтаж і обслуговування

Клапан ставлять вертикально пружиною вгору, на прямій ділянці якнайближче до джерела тиску, без запірної арматури між ним і захищуваним обладнанням. Скид виводять у дренаж або лійку з розривом струменя, щоб було видно факт спрацювання. Раз на рік клапан примусово відкривають важелем або ковпачком — це зриває відкладення із сідла й не дає клапану «прикипіти».

Питання та відповіді

Чим відрізняється запобіжний клапан від перепускного? Запобіжний скидає середовище назовні при перевищенні уставки та захищає обладнання від руйнування. Перепускний перепускає потік із подачі у зворотку всередині системи і захищає насос від роботи на закриту засувку.

Чи можна ставити клапан після крана? Ні. Між запобіжним клапаном і захищуваним обладнанням не має бути жодної запірної арматури — інакше випадково закритий кран перетворює захист на фікцію.

Клапан постійно підтікає — це брак? Найчастіше ні. Причини за частотою: тиск у системі впритул до уставки, забите сідло або несправний розширювальний бак. Спершу перевіряють манометр і бак, і тільки потім міняють клапан.

Чи потрібен клапан на відкритій системі? В класичній відкритій системі з розширювальним баком на верхній точці — ні, надлишок іде через бак. У всіх закритих системах клапан обов''язковий.

Що беруть разом із цим

• Регулятори тиску — редуктор знімає причину спрацьовування клапана
• Манометри — манометр для контролю тиску настроювання
• Контрольно-вимірювальні прилади — решта КВП для того ж вузла
• Зворотні клапани — зворотний клапан у схемі захисту
