Вентиль 15с18нж Ру25 сталевий фланцевий
Вентиль 15с18нж — сталевий фланцевий запірний вентиль на 2,5 МПа, Ду 15–200. Корпус з вуглецевої сталі, ущільнювальні поверхні й шпиндель — з нержавіючої сталі нержавіюча сталь (20Х13), тому вентиль надійно працює на парі та гарячій воді до +425 °C. Застосовується в котельнях, на паропроводах, у теплових пунктах і на технологічних трубопроводах.
Технічні характеристики
- Робочий тиск — 2,5 МПа (Ру25)
- Випробувальний тиск — 3,7 МПа
- Температура середовища — −40…+425 °C
- Герметичність затвора — клас А
- Фланці — ГОСТ 12820-80, 12821-80
- Робоче середовище — вода, пара, рідкі нафтопродукти, неагресивні гази
- Напрямок потоку — за стрілкою на корпусі
Матеріали
- Корпус і кришка — вуглецева сталь
- Диск — Ду 15–32 — нержавіюча сталь; Ду 40–200 — сталь з ущільненням нержавіюча сталь
- Ущільнення в корпусі — нержавіюча сталь (20Х13)
- Шпиндель — нержавіюча сталь
- Сальник — графітова набивка
- Маховик і опорна втулка — високоміцний чавун

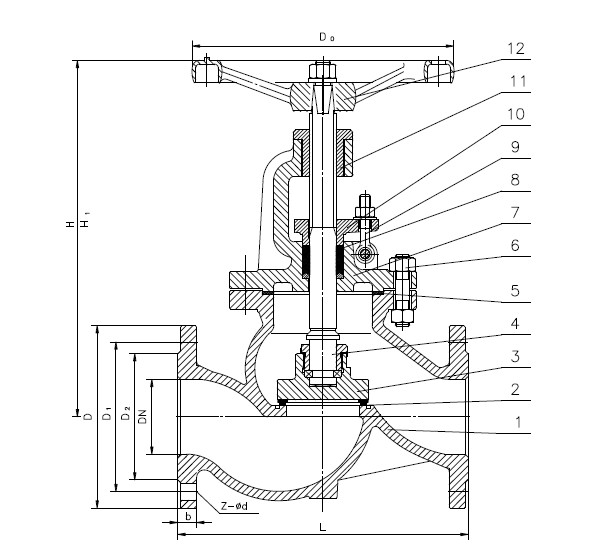

Розміри та маса
| Ду | Будівельна довжина L, мм | Висота H, мм | Міжосьова відстань отворів фланця D1, мм | Отвори фланця | Маса, кг |
|---|
| 15 | 130 | 152 | 65 | 4×Ø14 | 3,2 |
| 20 | 150 | 164 | 75 | 4×Ø14 | 3,7 |
| 25 | 160 | 201 | 85 | 4×Ø14 | 4,4 |
| 32 | 180 | 217 | 100 | 4×Ø18 | 6 |
| 40 | 200 | 280 | 110 | 4×Ø18 | 7,3 |
| 50 | 230 | 280 | 125 | 4×Ø18 | 8,4 |
| 65 | 290 | 310 | 145 | 8×Ø18 | 12 |
| 80 | 310 | 360 | 160 | 8×Ø18 | 14 |
| 100 | 350 | 395 | 190 | 8×Ø22 | 22 |
| 125 | 400 | 420 | 220 | 8×Ø26 | 35 |
| 150 | 480 | 465 | 250 | 8×Ø26 | 47 |
| 200 | 600 | 530 | 310 | 12×Ø26 | 65 |
У каталозі — Ду 15–200.
Вентиль чи засувка?
Вентиль перекриває потік золотником, який притискається до сідла, тому закривається щільніше й плавніше за засувку, а його ущільнення простіше обслуговувати. Натомість гідравлічний опір у вентиля вищий: потік у корпусі змінює напрямок. Тому вентилі зазвичай ставлять на малих і середніх діаметрах, в обв'язці обладнання й там, де арматуру часто відкривають і закривають, а на магістралях великих діаметрів — засувки.
Монтаж і експлуатація
- Перед монтажем видаліть консервацію й очистіть трубопровід від окалини та бруду.
- Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений.
- Вентиль встановлюють так, щоб середовище йшло за стрілкою на корпусі.
- Під час обслуговування перевіряйте затягування сальника й змащуйте різьбу шпинделя.
