Кріплення та хомути для труб: що є в розділі
Розділ об'єднує все, чим трубопровід збирають і тримають: болти, гайки, шайби та шпильки для фланцевих з'єднань, а також хомути й анкери для кріплення труб до стін і перекриттів. Метизи виконані за стандартами DIN, тому вільно поєднуються з імпортною та вітчизняною арматурою. У розділі — понад 100 позицій.

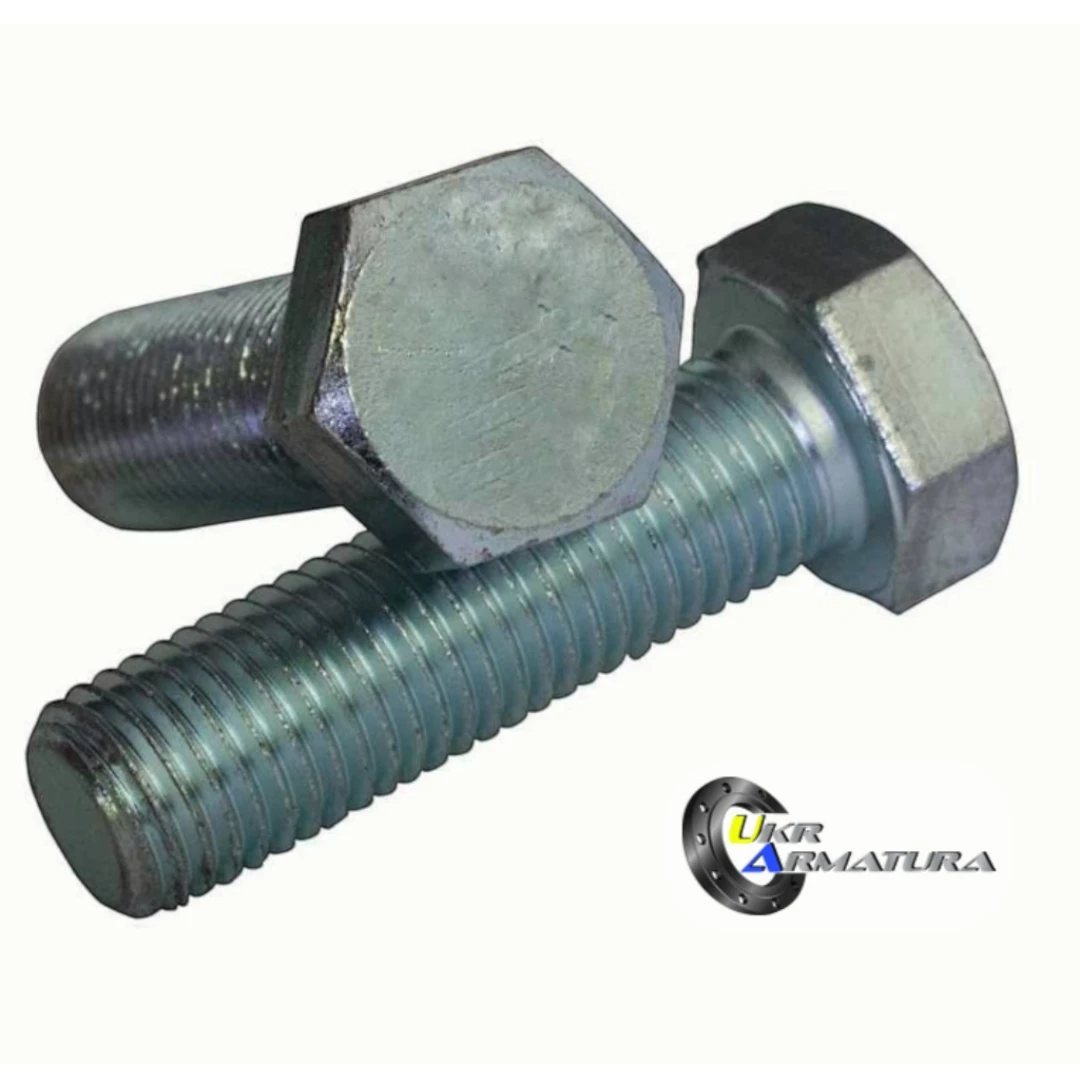

- Болти DIN 933 — з повною різьбою, М8–М24.

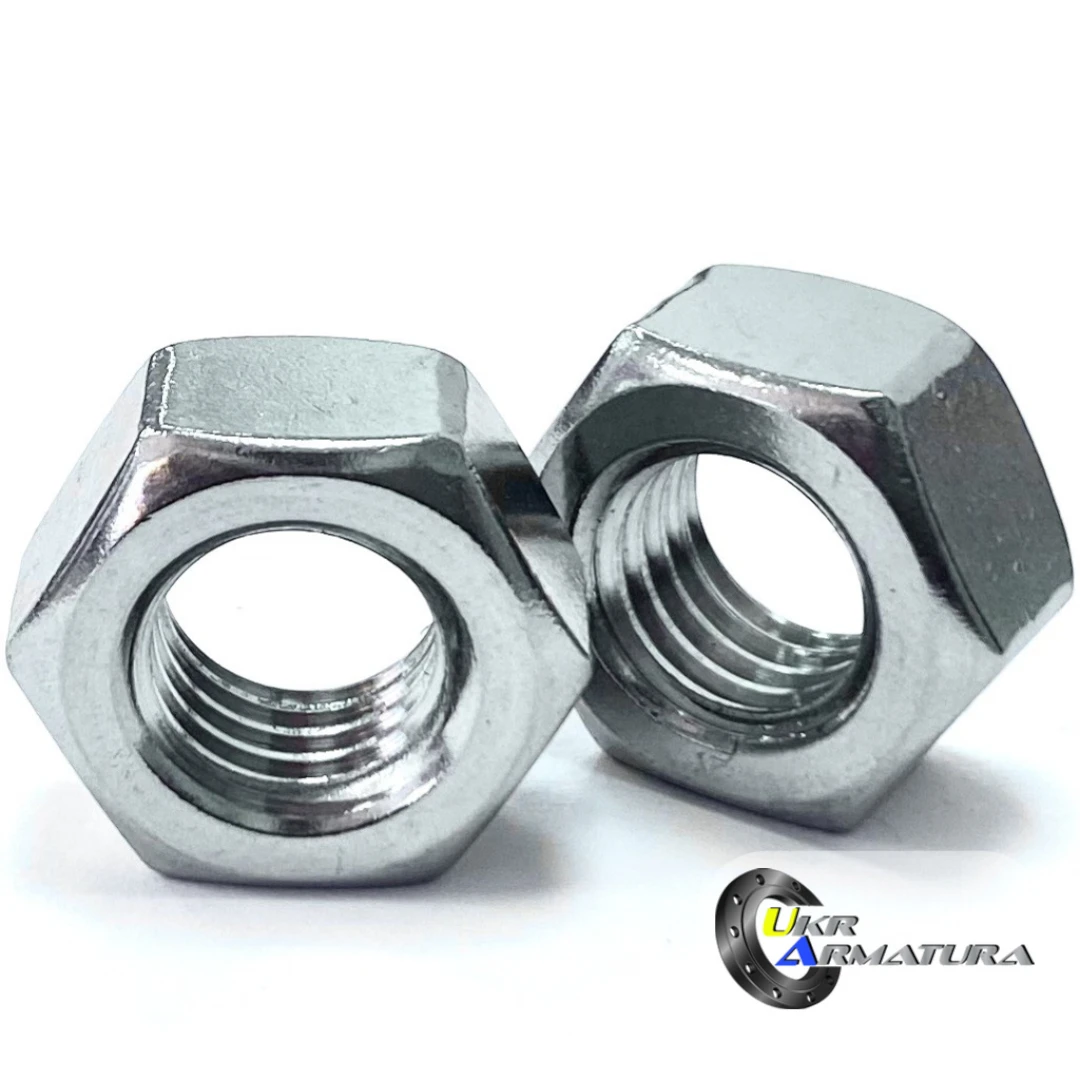

- Гайки DIN 934 — шестигранні, під той самий діаметр різьби.

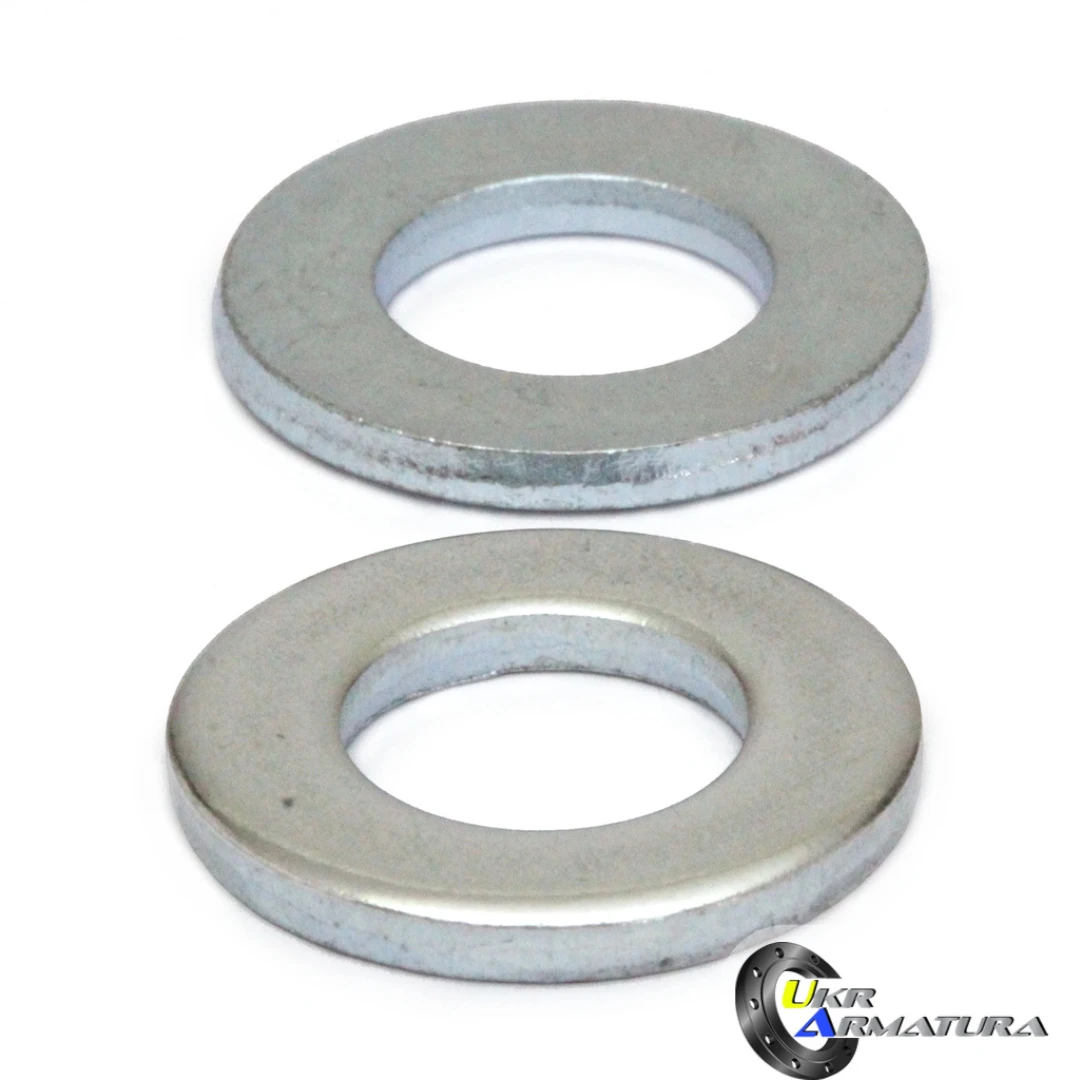

- Шайби DIN 125 — плоскі, розподіляють зусилля затягування.

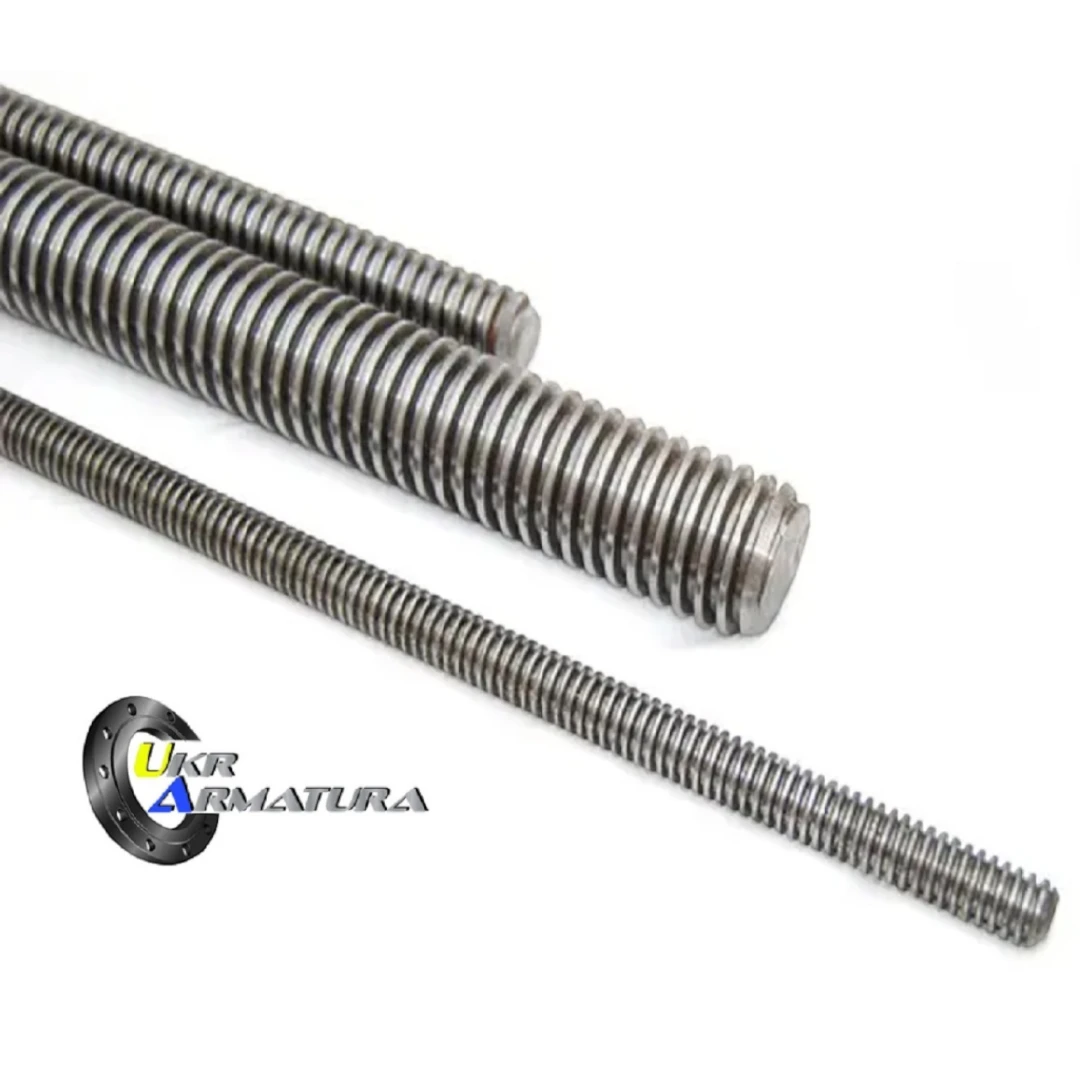

- Шпильки DIN 975, 1 м та шпильки 2 м — різьбовий стрижень, з якого нарізають кріплення потрібної довжини.

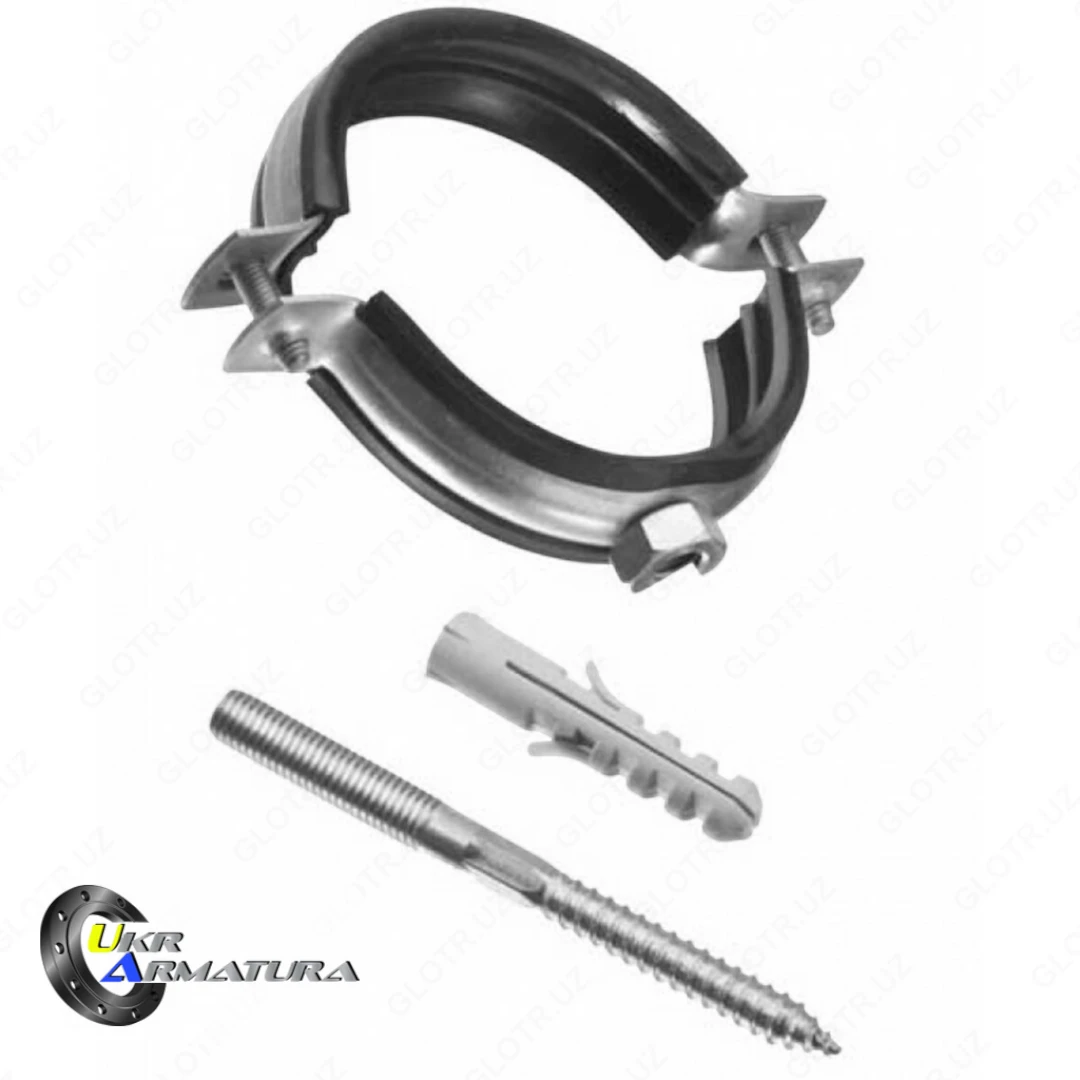

- Хомути для труб — з гумовим профілем, зі шпилькою М8/М10, Ду 10–250.

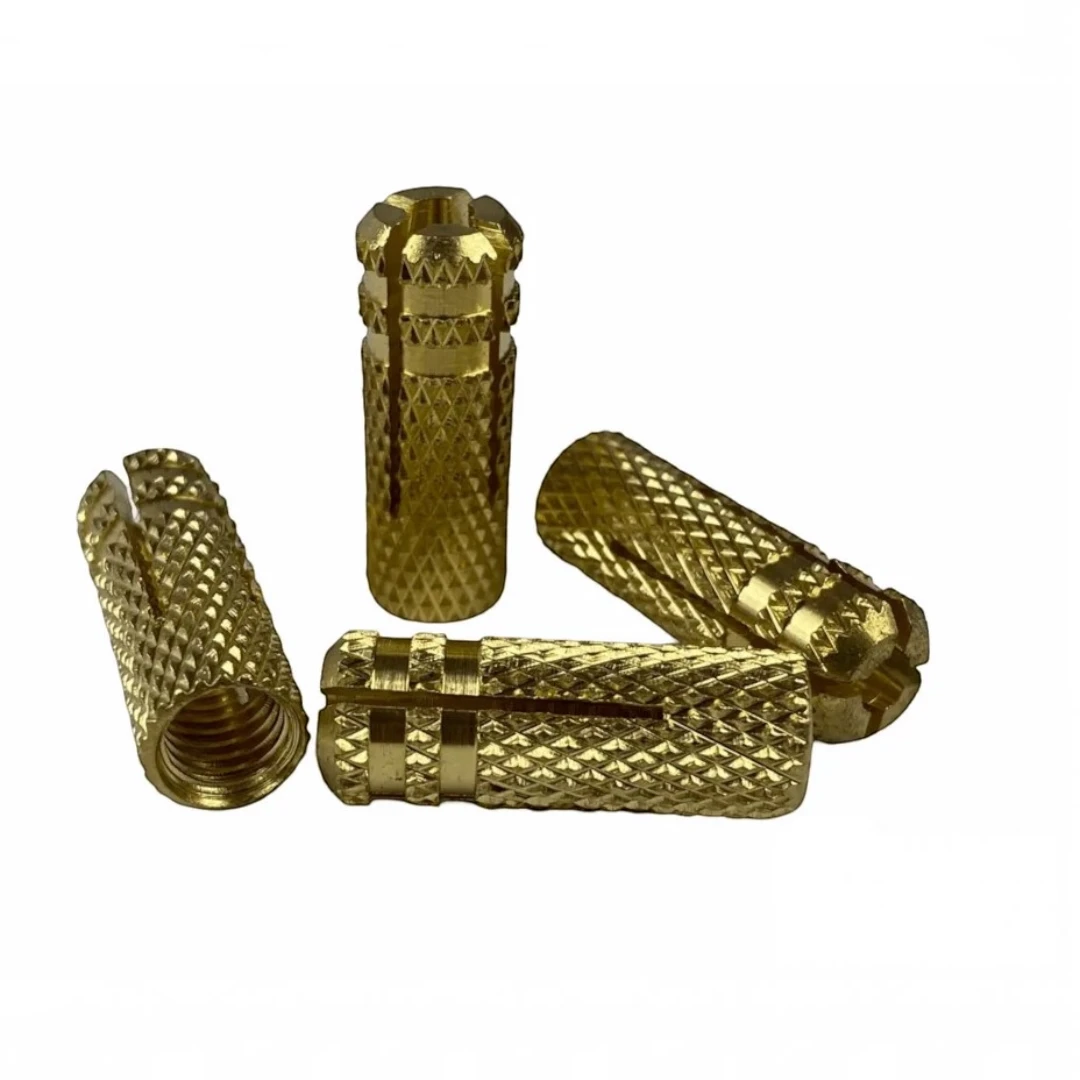

- Анкери — кріплення хомутів і опор до бетону та цегли.
Як розрахувати кріплення фланцевого з'єднання
Кількість болтів або шпильок дорівнює кількості отворів у фланці, а їхній діаметр — діаметру отвору мінус зазор: Ду 50 Ру16 — 4 шт. М16, Ду 100 Ру16 — 8 шт. М16, Ду 150 Ру16 — 8 шт. М20, Ду 200 Ру16 — 12 шт. М20. Довжину шпильки рахують як суму товщин двох фланців і прокладки плюс приблизно 1,5 діаметра різьби на кожну гайку. На кожен болт беруть дві шайби — під головку й під гайку.
Крок кріплення трубопроводу
| Діаметр труби | Максимальна відстань між опорами |
|---|---|
| Ду 15–20 | до 2,0 м |
| Ду 25–32 | до 2,5 м |
| Ду 40–50 | до 3,0 м |
| Ду 65–80 | до 4,0 м |
| Ду 100–150 | до 5,0 м |
Значення наведені для горизонтальних сталевих труб із водою; для труб із полімерів і для гарячих ліній крок зменшують. Хомут обов'язково ставлять біля кожного повороту, трійника, важкої арматури й насоса, щоб їхня вага не передавалася на зварні шви.
Монтаж
Гумовий профіль у хомуті виконує дві функції: гасить вібрацію та шум і відділяє трубу від металу хомута, запобігаючи контактній корозії, тому знімати його не можна. Хомут затягують до щільного обхвату, але без сплющування труби — труба має мати змогу рухатися вздовж осі при тепловому подовженні, інакше в лінії з'являються напруження. Анкер підбирають під матеріал основи: розпірний — для бетону, хімічний — для пустотілої цегли та газобетону.
Часті запитання
Яку шпильку брати — 1 м чи 2 м?
Це лише питання відходів і зручності. З двометрової шпильки менше стиків при монтажі довгих підвісів, з одометрової менше залишків при дрібних роботах.
Чи потрібні шайби під гайку?
Так. Шайба розподіляє зусилля, захищає поверхню фланця від задирів і не дає гайці «прикипіти» до неї. Без шайби момент затягування розподіляється нерівномірно і прокладка обтискається гірше.
Чим оцинковані метизи кращі за чорні?
Цинк захищає від корозії у вологих приміщеннях, теплопунктах і на вулиці; чорні метизи можна ставити лише в сухих опалюваних приміщеннях або з нанесенням мастила та фарби.
Чи є наявність?
Ходові розміри метизів і хомутів є на складі в Києві, відвантаження в день замовлення, доставка по всій Україні.
Що беруть разом із цим
- Прокладки фланцеві — прокладки в той самий фланцевий стик
- Фланці плоскі — фланці плоскі приварні
- Фланці комірцеві — фланці комірцеві
- Гума листова та пароніт — ущільнювальні матеріали
Підбір кріплення до фланцевого з'єднання: болти, гайки, шайби
Таблиці дають кількість і розмір болтів на одне фланцеве з'єднання — тобто на пару фланців за ГОСТ 12820-80 і ГОСТ 12821-80 — та орієнтовну масу метизів. Маси розраховані за ГОСТ 7798 (болти), ГОСТ 5915 (гайки) і ГОСТ 11371 (шайби) з розрахунку одна гайка та одна шайба на болт; якщо шайби ставляться з двох боків, масу шайб подвоюють.
Фланці Ру 10
| Ду, мм | К-сть болтів | Розмір болта | Маса болтів, кг | Маса гайок, кг | Маса шайб, кг |
|---|---|---|---|---|---|
| 15 | 4 | М12×40 | 0,21 | 0,06 | 0,02 |
| 20 | 4 | М12×45 | 0,23 | 0,06 | 0,02 |
| 25 | 4 | М12×45 | 0,23 | 0,06 | 0,02 |
| 32 | 4 | М16×55 | 0,51 | 0,14 | 0,05 |
| 40 | 4 | М16×55 | 0,51 | 0,14 | 0,05 |
| 50 | 4 | М16×55 | 0,51 | 0,14 | 0,05 |
| 65 | 4 | М16×60 | 0,54 | 0,14 | 0,05 |
| 80 | 4 | М16×60 | 0,54 | 0,14 | 0,05 |
| 100 | 8 | М16×65 | 1,15 | 0,27 | 0,09 |
| 125 | 8 | М16×70 | 1,22 | 0,27 | 0,09 |
| 150 | 8 | М20×70 | 2,02 | 0,50 | 0,18 |
| 200 | 8 | М20×70 | 2,02 | 0,50 | 0,18 |
| 250 | 12 | М20×75 | 3,19 | 0,74 | 0,27 |
| 300 | 12 | М20×80 | 3,34 | 0,74 | 0,27 |
| 350 | 16 | М20×80 | 4,45 | 0,99 | 0,37 |
| 400 | 16 | М24×90 | 7,37 | 1,72 | 0,52 |
| 500 | 20 | М24×95 | 9,56 | 2,15 | 0,65 |
| 600 | 20 | М27×100 | 13,1 | 3,16 | 1,11 |
| 800 | 24 | М30×120 | 22,9 | 5,59 | 1,61 |
| 1000 | 28 | М30×130 | 28,3 | 6,52 | 1,88 |
| 1200 | 32 | М36×150 | 54,3 | 12,7 | 3,53 |
Фланці Ру 16
| Ду, мм | К-сть болтів | Розмір болта | Маса болтів, кг | Маса гайок, кг | Маса шайб, кг |
|---|---|---|---|---|---|
| 15 | 4 | М12×45 | 0,23 | 0,06 | 0,02 |
| 20 | 4 | М12×50 | 0,25 | 0,06 | 0,02 |
| 25 | 4 | М12×55 | 0,27 | 0,06 | 0,02 |
| 32 | 4 | М16×60 | 0,54 | 0,14 | 0,05 |
| 40 | 4 | М16×60 | 0,54 | 0,14 | 0,05 |
| 50 | 4 | М16×65 | 0,58 | 0,14 | 0,05 |
| 65 | 4 | М16×70 | 0,61 | 0,14 | 0,05 |
| 80 | 8 | М16×70 | 1,22 | 0,27 | 0,09 |
| 100 | 8 | М16×75 | 1,29 | 0,27 | 0,09 |
| 125 | 8 | М16×75 | 1,29 | 0,27 | 0,09 |
| 150 | 8 | М20×80 | 2,23 | 0,50 | 0,18 |
| 200 | 12 | М20×85 | 3,50 | 0,74 | 0,27 |
| 250 | 12 | М24×90 | 5,52 | 1,29 | 0,39 |
| 300 | 12 | М24×90 | 5,52 | 1,29 | 0,39 |
| 350 | 16 | М24×95 | 7,65 | 1,72 | 0,52 |
| 400 | 16 | М27×105 | 10,9 | 2,52 | 0,89 |
| 500 | 20 | М30×130 | 20,2 | 4,66 | 1,34 |
| 600 | 20 | М36×140 | 32,4 | 7,95 | 2,21 |
| 800 | 24 | М36×150 | 40,8 | 9,54 | 2,65 |
| 1000 | 28 | М42×170 | 74,5 | 17,5 | 4,42 |
| 1200 | 32 | М48×200 | 105 | 31,0 | 6,94 |
Фланці Ру 25
| Ду, мм | К-сть болтів | Розмір болта | Маса болтів, кг | Маса гайок, кг | Маса шайб, кг |
|---|---|---|---|---|---|
| 15 | 4 | М12×50 | 0,25 | 0,06 | 0,02 |
| 20 | 4 | М12×55 | 0,27 | 0,06 | 0,02 |
| 25 | 4 | М12×55 | 0,27 | 0,06 | 0,02 |
| 32 | 4 | М16×60 | 0,54 | 0,14 | 0,05 |
| 40 | 4 | М16×65 | 0,58 | 0,14 | 0,05 |
| 50 | 4 | М16×70 | 0,61 | 0,14 | 0,05 |
| 65 | 8 | М16×70 | 1,22 | 0,27 | 0,09 |
| 80 | 8 | М16×75 | 1,29 | 0,27 | 0,09 |
| 100 | 8 | М20×80 | 2,23 | 0,50 | 0,18 |
| 125 | 8 | М24×90 | 3,68 | 0,86 | 0,26 |
| 150 | 8 | М24×90 | 3,68 | 0,86 | 0,26 |
| 200 | 12 | М24×95 | 5,74 | 1,29 | 0,39 |
| 250 | 12 | М27×100 | 7,89 | 1,89 | 0,67 |
| 300 | 16 | М27×100 | 10,5 | 2,52 | 0,89 |
| 350 | 16 | М30×120 | 15,3 | 3,73 | 1,08 |
| 400 | 16 | М30×120 | 15,3 | 3,73 | 1,08 |
| 500 | 20 | М36×140 | 32,4 | 7,95 | 2,21 |
| 600 | 20 | М36×150 | 34,0 | 7,95 | 2,21 |
| 800 | 24 | М42×180 | 66,6 | 15,0 | 3,78 |
Як користуватися таблицею
- Визначте Ду трубопроводу і Ру фланця — це дві різні характеристики, і кількість отворів залежить від обох.
- Візьміть рядок свого Ду в таблиці потрібного Ру: у ньому вказано число болтів на з'єднання та їхню різьбу з довжиною.
- Довжина болта в таблиці орієнтовна. Вона розрахована на два фланці стандартної товщини й одну прокладку. Якщо прокладка товща за звичайну, стоїть лінзове кільце або між фланцями затискається диск затвора чи вібровставка, довжину збільшують на сумарну товщину цих деталей. Перевіряти просто: після затягування з гайки має виходити не менше двох-трьох витків різьби.
- До Ду 150 включно приєднувальні розміри фланців Ру 10 і Ру 16 збігаються, тому й кріплення для них однакове за кількістю; відрізняється лише довжина болта через різну товщину фланця.
Що ще потрібно на з'єднання
- Прокладка — паронітова, гумова, фторопластова або спірально-навита, за середовищем і температурою. Підбирається за тим самим Ду і Ру, що й фланець.
- Гайки та шайби — за числом болтів. Шайбу ставлять під гайку обов'язково, під головку болта — за місцем.
- Шпильки замість болтів застосовують там, де немає доступу з одного боку або потрібне часте розбирання: шпилька з двома гайками розбирається без вибивання болта.
- Затягування — навхрест у два-три проходи, рівномірно по колу. Перетягування видавлює прокладку й жолобить тонкі фланці.
Болти, гайки, шайби та шпильки — у розділі кріплення та хомути, прокладки — у розділі прокладки фланцеві.
