Засувка чавунна 30ч939р під електропривод, гумований клин EPDM
- Тиск16 бар
- Температура−10…+90 °C
- Корпусвисокоміцний чавун
- Ду50–1000 мм
Засувка 30ч939р — виконання під електропривод: корпус, кришка й клин із високоміцного чавуну, клин укритий EPDM, шток квадратний із нержавіючої сталі SS420. Робочий тиск 1,6 МПа, герметичність класу «А», фланці за ГОСТ 12821-80. У каталозі Ду 50–1000.
Чому обирають 30ч939р
- Готовий вузол під автоматику. Квадратний шток під привод — засувка вбудовується в систему дистанційного керування без перехідників.
- Паспортний момент для добору привода. 44 Н·м на Ду 50, 88 Н·м на Ду 100, 176 Н·м на Ду 200, 352 Н·м на Ду 400, 800 Н·м на Ду 600.
- Високоміцний чавун. Корпус, кришка й клин із високоміцний чавун, клин укритий EPDM — немає металевих сідел, які заростають накипом.
- Будь-яке робоче положення. Паспорт допускає вертикальний і горизонтальний монтаж, напрямок подачі середовища — будь-який.
- Плавне керування приводом. Привод закриває засувку рівномірно, без різкого перекриття потоку вручну.
- Герметичність класу «А». Повне перекриття без протікань у закритому положенні.
Де застосовують
- Водопостачання та водовідведення
- Системи теплопостачання
- Насосні станції
- Промислові трубопроводи
- Мережі стічних вод
- Об’єкти з диспетчеризацією
Наші переваги
- Імпортуємо продукцію самостійноПрямі поставки із заводів і фабрик дозволяють тримати конкурентну ціну.
- 20 років досвіду поставокЗа два десятиліття ми знаємо, що працює на об’єкті, а що ні.
- Гарантія і сертифікатиПродукція сертифікована, на свої товари ми даємо гарантію.
- Відвантаження в день оплатиХодові типорозміри є на складі в Києві — не чекаєте на поставку.
- Відправимо будь-яким перевізникомДоставка по всій Україні, перевізника обираєте ви.
- Технічні консультаціїМенеджери забезпечать вас консультацією щодо правильного вибору обладнання.
Купити засувку 30ч939р під електропривод
Напишіть Ду, робочий тиск і тип керування — підберемо засувку й привод за паспортним моментом із паспорта виробу.
20 років на ринку · сертифікована продукція · гарантія · відвантаження в день оплати · доставка по всій Україні
Що питають найчастіше
За цими запитами найчастіше знаходять цю категорію: засувка, засувка купити, засувка Київ, задвижка.
Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
Засувка 30ч939р Ру16 під електропривод
Засувка 30ч939р — клинова засувка з обгумованим клином і верхнім фланцем для встановлення електроприводу. Корпус, кришка й клин виконані з високоміцного чавуну, клин вкритий EPDM, тому засувка закривається герметично (клас А) за невеликого крутного моменту. Застосовується в автоматизованих вузлах водопостачання, насосних станціях і системах опалення.
Технічні характеристики
- Робочий тиск — 1,6 МПа (Ру16)
- Випробувальний тиск — 2,5 МПа
- Температура середовища — −10…+90 °C
- Герметичність затвора — клас А
- Фланці — ГОСТ 12821-80
- Робоче середовище — вода й неагресивні середовища
Матеріали
- Корпус, кришка, верхній фланець — високоміцний чавун
- Клин — високоміцний чавун + EPDM
- Шток — нержавіюча сталь SS420, квадратний
- Ущільнення — EPDM, сальник TFL
- Гайка штока — латунь

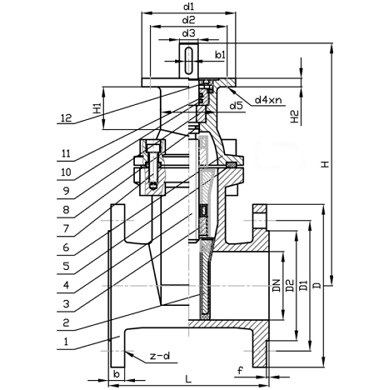

Розміри та маса
| Ду | Будівельна довжина L, мм | Висота H, мм | Міжосьова відстань отворів фланця D1, мм | Оберти шпинделя на повний хід | Крутний момент, Н·м | Маса, кг |
|---|
| 50 | 150 | 233 | 125 | 15 | 44 | 7,5 |
| 65 | 170 | 259 | 145 | 17 | 58 | 9 |
| 80 | 180 | 289 | 160 | 22 | 70 | 10,5 |
| 100 | 190 | 322 | 180 | 29 | 88 | 14 |
| 125 | 200 | 365 | 210 | 30 | 110 | 20 |
| 150 | 210 | 407 | 240 | 28 | 132 | 25 |
| 200 | 230 | 490 | 295 | 37 | 176 | 41 |
| 250 | 250 | 580 | 355 | 43 | 220 | 63 |
| 300 | 270 | 657 | 410 | 55 | 264 | 86 |
| 350 | 290 | 830 | 470 | 61 | 308 | 146 |
| 400 | 310 | 900 | 525 | 73 | 352 | 197 |
| 500 | 350 | 1100 | 650 | 83 | 520 | 325 |
| 600 | 390 | 1240 | 770 | 105 | 800 | 470 |
У каталозі — Ду 50–1000. Таблицю складено за паспортом виробу для Ду 50–600; розміри інших діаметрів повідомимо на запит.
Монтаж і експлуатація
- Засувка працює лише в положеннях «повністю відкрито» або «повністю закрито» — для регулювання витрати її не використовують.
- Робоче положення й напрямок подачі середовища — будь-які.
- Перед монтажем зніміть заглушки, видаліть консервацію й очистіть трубопровід від окалини та бруду; перед засувкою за ходом середовища рекомендовано встановити фільтр.
- Фланці монтують без перекосів, трубопровід має бути закріплений і розвантажений, прокладки підтискають рівномірно.
- Електропривод підбирають за крутним моментом і кількістю обертів шпинделя з таблиці, кінцеві вимикачі налаштовують за фактичним ходом засувки.
- Під час обслуговування змащуйте різьбу шпинделя, перевіряйте затягування сальника й болтових з'єднань.
Дивіться також: багатооборотні електроприводи; засувка 30ч39р з маховиком. Надішліть Ду та кількість — перевіримо наявність на складі в Києві й підготуємо рахунок. Доставка по Україні.
