Зворотний клапан для каналізації D-508
Зворотний клапан каналізаційний D-508 для стічних вод і дренажних насосів, Ду 25–300, Ру16. Дивіться також: усі зворотні клапани.

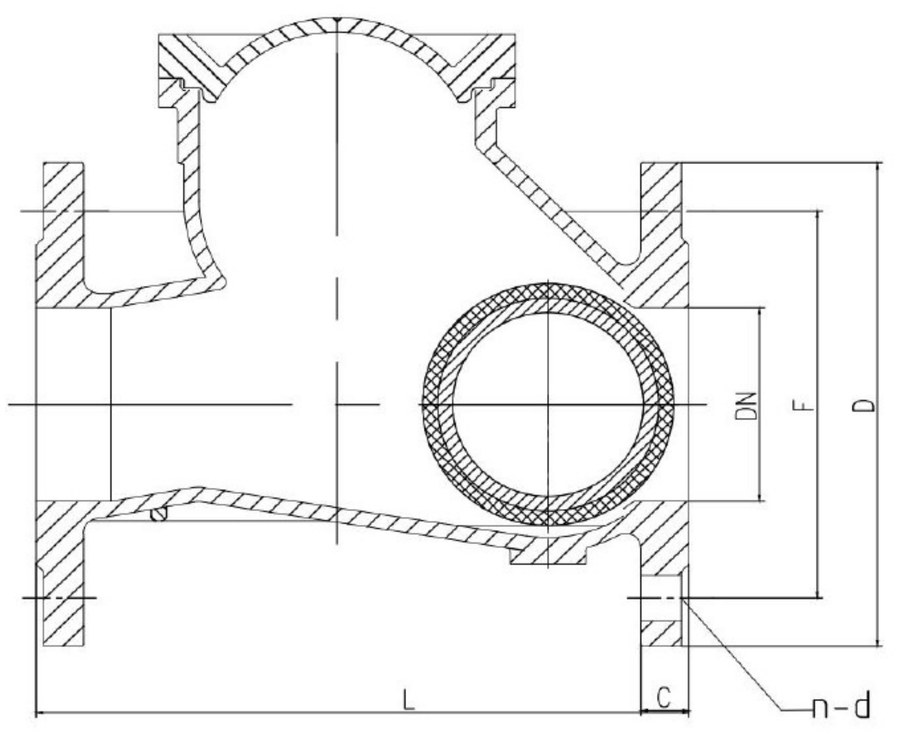

Зворотні клапани каналізаційні: креслення та габаритні розміри
Кульовий зворотний клапан для каналізації та стічних вод: корпус із високоміцного чавуну, запірний елемент — куля з покриттям EPDM, фланцеве приєднання, Ру 16. Нижче — креслення з позначенням розмірів і таблиці за паспортом виробника.
Габаритні та приєднувальні розміри
| Розмір | L, мм | D, мм | F, мм | n-d | C, мм | Маса, кг |
|---|
| DN40 | 200 | 150 | 110 | 4-19 | 19 | 6,0 |
| DN50 | 202 | 162 | 125 | 4-19 | 19 | 6,0 |
| DN65 | 220 | 181 | 145 | 4-19 | 19 | 7,0 |
| DN80 | 225 | 198 | 160 | 8-19 | 21 | 9,0 |
| DN100 | 240 | 218 | 180 | 8-19 | 22 | 17,0 |
| DN125 | 315 | 250 | 210 | 8-19 | 26 | 22,0 |
| DN150 | 320 | 281 | 240 | 8-19 | 24 | 31,0 |
| DN200 | 400 | 340 | 295 | 12-23 | 26 | 48,0 |
| DN250 | 500 | 405 | 355 | 12-27 | 28 | 88,0 |
| DN300 | 550 | 460 | 410 | 12-27 | 28 | 121,0 |
L — будівельна довжина; D — зовнішній діаметр фланця; F — діаметр кола отворів; n-d — кількість і діаметр отворів під болти; C — товщина фланця; DN — умовний прохід.
Технічні характеристики
| Характеристика | Значення |
|---|
| Номінальний тиск | Ру 16 (1,6 МПа) |
| Випробування корпусу тиском | 2,4 МПа |
| Температура робочого середовища, макс. | 80 °C |
| Робоче середовище | каналізаційні стоки, стічні води, вода |
| Клас герметичності | А |
| Покриття | епоксидне, 300 мкм, RAL 5012 |
| Приєднання | фланцеве |
Матеріали деталей
| № | Найменування | Матеріал |
|---|
| 1 | Корпус | Високоміцний чавун |
| 2 | Куля (запірний елемент) | Високоміцний чавун + EPDM |
| 3 | Кришка | Високоміцний чавун |
| 4 | Болти | Вуглецева сталь |
| 5 | Прокладка | EPDM / NBR |
Дані наведено за паспортом виробника на клапан кульовий зворотний фланцевий. Характеристики та розміри конкретної позиції вказано в картці товару — уточнюйте при замовленні.
Розміри каналізаційних клапанів D-408 (фланцеві кульові)
Дані з заводських специфікацій Tianjin YuanDa Valves та Suzhou BBK Fluid Control. Корпус і кришка — високоміцний чавун, куля — сталь або алюміній з покриттям NBR, ущільнення NBR, болти — оцинкована вуглецева сталь, фарбування епоксидне 250 мкм. Тиск PN16 (1,6 МПа), випробування корпусу 2,4 МПа, ущільнень 1,76 МПа, температура від −20 до +80 °C. Середовище — стічні води, вода, неагресивні рідини та гази. Клас герметичності А за ГОСТ 9544-93, приєднувальні розміри за DIN 3202. D — зовнішній діаметр фланця, K — діаметр кола отворів, G — діаметр ущільнювальної поверхні, L — будівельна довжина.
| Ду, мм | D, мм | K, мм | G, мм | L, мм | Отвори | Вага, кг |
|---|
| 50 | 165 | 125 | 99 | 200 | 4×Ø19 | 8,00 |
| 65 | 185 | 145 | 118 | 240 | 4×Ø19 | 11,00 |
| 80 | 200 | 160 | 132 | 260 | 8×Ø19 | 15,00 |
| 100 | 220 | 180 | 156 | 300 | 8×Ø19 | 20,00 |
| 125 | 250 | 210 | 184 | 350 | 8×Ø19 | 30,00 |
| 150 | 285 | 240 | 211 | 400 | 8×Ø23 | 38,00 |
| 200 | 340 | 295 | 266 | 500 | 12×Ø23 | 70,00 |
| 250 | 405 | 355 | 320 | 600 | 12×Ø28 | 110,00 |
| 300 | 460 | 410 | 370 | 700 | 12×Ø28 | 150,00 |
Куля в корпусі вільно піднімається потоком і під власною вагою перекриває прохід назад — у стічних водах із включеннями такий клапан не заклинює, на відміну від тарілчастого.
Розміри каналізаційних клапанів D-508 (різьбові кульові)
Різьбове виконання того самого кулькового клапана — для врізання в напірну каналізацію малого діаметра, у дренажні та фекальні насоси. Різьба зовнішня трубна G за ISO 228. PN16, температура до 70 °C.
| Ду, мм | Різьба | L, мм | Вага, кг |
|---|
| 25 | G1" | 125 | 1,33 |
| 32 | G1 1/4" | 132 | 1,44 |
| 40 | G1 1/2" | 145 | 2,04 |
| 50 | G2" | 174 | 3,20 |
| 65 | G2 1/2" | 200 | 5,30 |
| 80 | G3" | 243 | 10,00 |
Зворотний клапан каналізаційний кульовий D-508 Ду 25–80 мм — чавунний корпус, куля з покриттям NBR.
Що питають найчастіше
За цими запитами найчастіше знаходять цю категорію: зворотній клапан фланц. каналізаційний, зворотній клапан каналізаційний, зворотній клапан фланц. каналізаційний купити, зворотній клапан каналізаційний ціна, зворотній клапан фланц. каналізаційний Київ, обратный клапан фланц. канализационный, обратный клапан канализационный.
Не знайшли потрібний типорозмір — зателефонуйте, підберемо аналог зі складу.
