Прокладки фланцеві
Прокладки фланцеві: види, матеріали та застосування
Які типи представлені в категорії
Прокладки біконіт; Прокладки пароніт; Прокладки ТМКЩ; Пароніт, гума листовий. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
вуглецева й нержавіюча сталь, алюміній; матеріал обирають за середовищем та умовами експлуатації. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — створення рознімного герметичного з'єднання труб, арматури, насосів та обладнання. Типові робочі середовища: вода, пара, повітря, природний газ, нафтопродукти й технологічні середовища за підтвердженої сумісності.
- Робочий тиск: має відповідати максимальному режиму трубопроводу із необхідним запасом.
- Робоча температура: перевіряється для корпусу, ущільнень і приводу окремо.
- Робоче середовище: враховують хімічну сумісність і наявність механічних домішок.
- Діапазон діаметрів: звіряють із прохідним та приєднувальним розміром обладнання.
- Монтаж: враховують тип різьби, фланця, зварного або міжфланцевого приєднання.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.
Прокладки фланцеві: асортимент і матеріали
Прокладка — найдешевший елемент фланцевого вузла і водночас той, від якого залежить його герметичність. Вона компенсує мікронерівності ущільнювальних поверхонь і заповнює зазор при затягуванні болтів. Обирають прокладку не «за діаметром», а за трьома параметрами одночасно: середовище, температура й тиск. У розділі — вирубні прокладки Ду 15–600 і листові матеріали для самостійного розкрою.

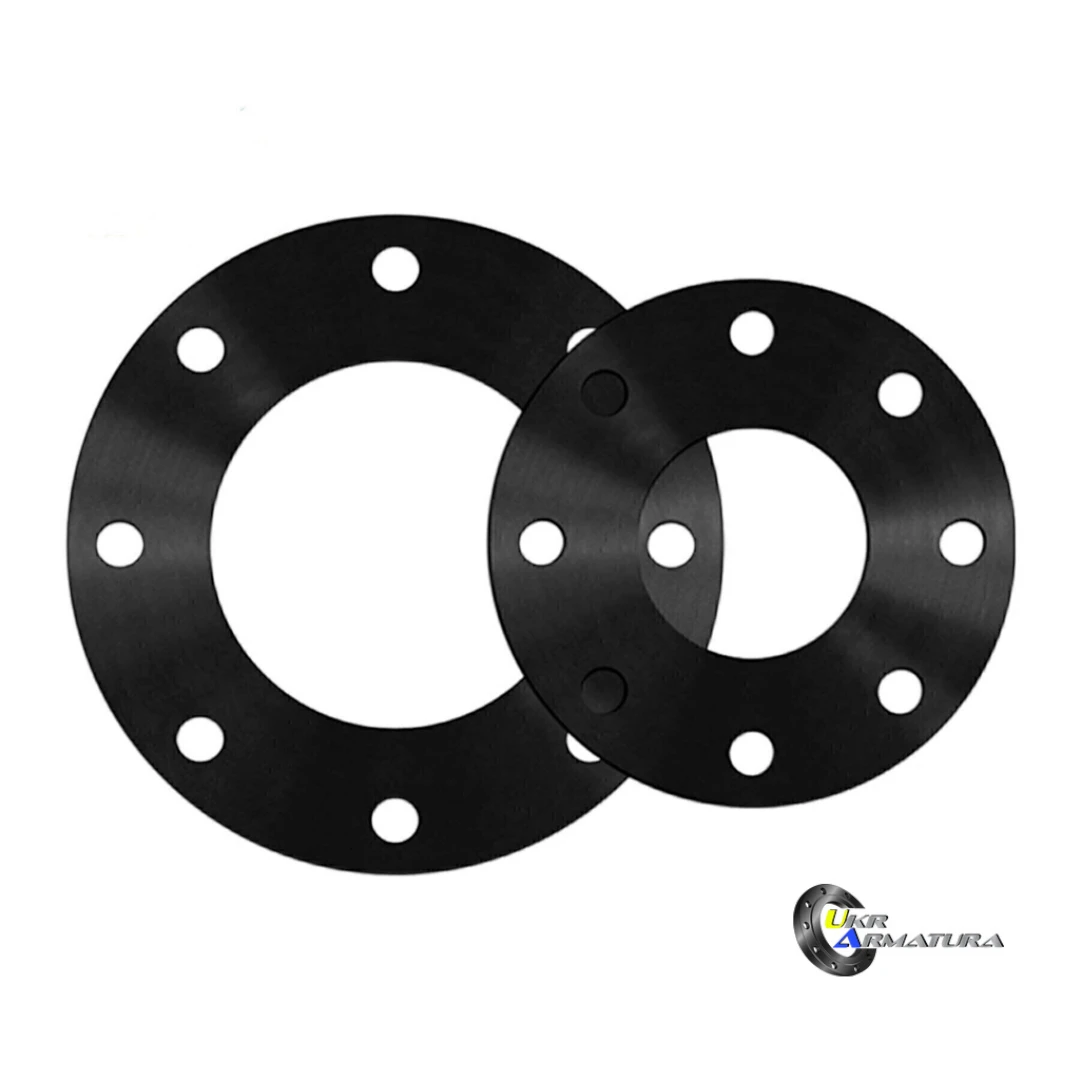

- Прокладки пароніт — універсальний варіант для води, пари, нафтопродуктів і слабких розчинів.
- Прокладки ТМКЩ — гумові, для холодної та гарячої води до +100 °C.

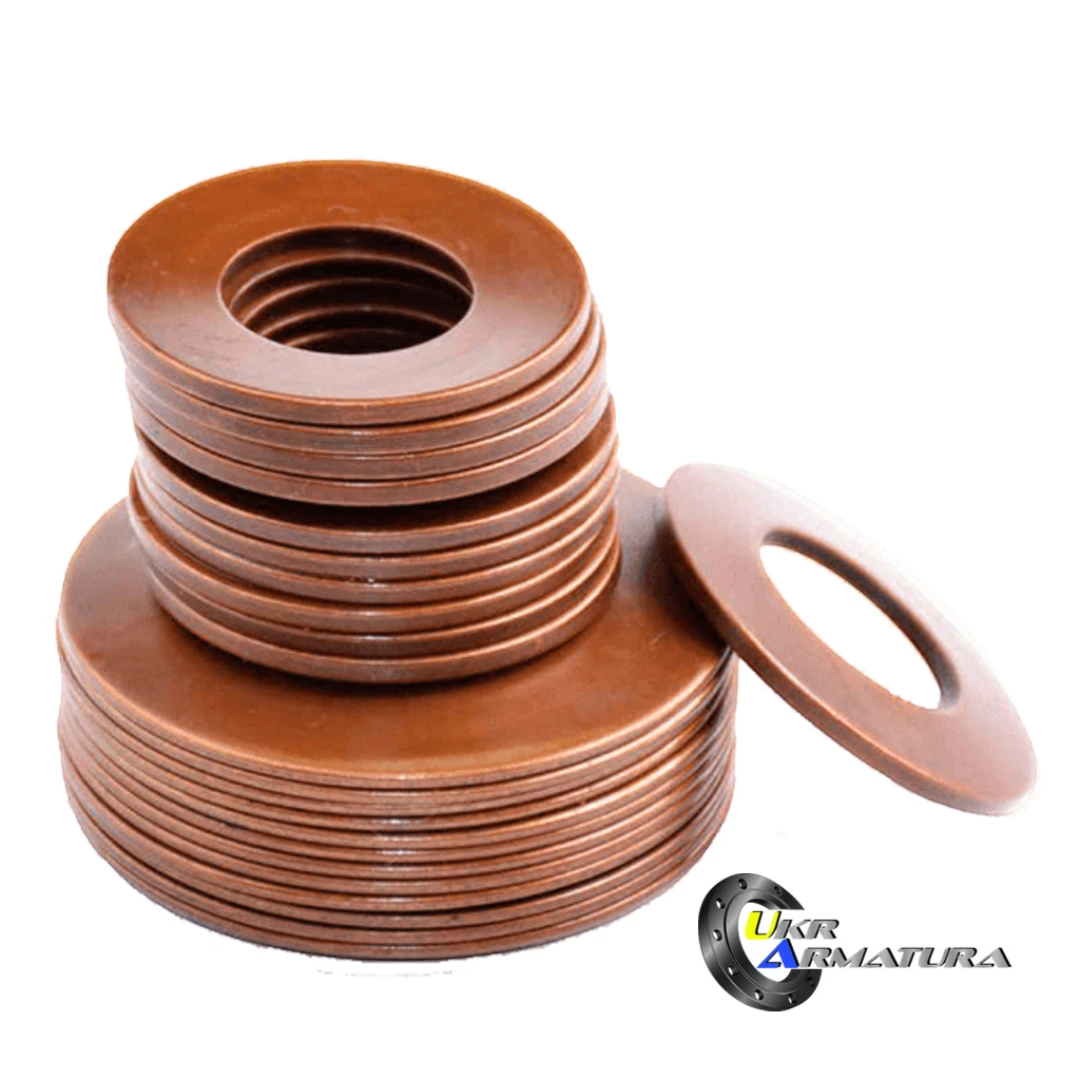

- Прокладки біконіт — безазбестовий матеріал, сучасна заміна пароніту з вищою стійкістю.
- Пароніт і гума листові — аркуші ПОН і ТМКЩ 2–5 мм для розкрою прокладок нестандартних розмірів.
Який матеріал вибрати
| Матеріал | Середовище | Температура |
|---|---|---|
| Гума ТМКЩ | холодна й гаряча вода, слабкі розчини | до +100 °C |
| Пароніт ПОН | вода, пара, нафтопродукти, повітря | до +450 °C |
| Біконіт | пара, гаряча вода, хімічні середовища | до +400 °C |
| ПТФЕ | кислоти, луги, агресивна хімія | до +200 °C |
Для звичайного водопроводу гумова прокладка дешевша, м'якша й краще компенсує перекіс фланця. Для пари, гарячої води в теплових мережах і нафтопродуктів беруть пароніт або біконіт: гума в таких умовах «спікається» і втрачає пружність за один сезон.
Як підібрати розмір і товщину
Прокладку добирають за Ду й Ру фланця: внутрішній діаметр має відповідати проходу, а зовнішній — не виходити за коло центрів болтів. Стандартна товщина для більшості з'єднань — 2 мм; 3 мм беруть при помітній нерівності поверхонь або на великих діаметрах. Товща прокладка гірше тримає тиск: вона більше «тече» під навантаженням і вимагає частішого підтягування. Разом із прокладками замовляють фланці та кріплення того ж Ру.
Монтаж
Ущільнювальні поверхні очищають від старої прокладки, іржі та задирів; прокладку встановлюють сухою та по центру, без герметиків і мастил, якщо цього не вимагає паспорт. Болти затягують хрест-навхрест у два-три проходи, поступово доводячи зусилля до розрахункового: затягування «по колу» перекошує фланець і прокладка обтискається нерівномірно. Після першого прогріву системи затягування перевіряють ще раз. Прокладку не використовують повторно — обтиснутий матеріал уже не відновлює форму.
Часті запитання
Чому з'єднання підтікає навіть після затягування?
Найчастіші причини — перекіс фланців, залишки старої прокладки на поверхні, повторне використання прокладки та неправильний матеріал (гума на парі). Ще одна причина — надмірне затягування: пароніт продавлюється й втрачає пружність.
Чи можна вирізати прокладку самому?
Так, для цього й продаються листові пароніт і гума. Важливо витримати внутрішній діаметр урівень із прохідним перерізом і не залишити задирів по краю.
Чи треба змочувати пароніт?
Класична практика — короткочасно змочити прокладку водою або промаслити, щоб вона не прилипала до фланця й легше знімалася при ремонті. Для сучасних безазбестових матеріалів дотримуються рекомендацій виробника.
Чи є наявність?
Ходові розміри прокладок і листові матеріали є на складі в Києві, відвантаження в день замовлення, доставка по всій Україні.
Що беруть разом із цим
- Фланці плоскі — фланці ГОСТ 12820 під ці прокладки
- Фланці комірцеві — фланці ГОСТ 12821
- Кріплення та шпильки — шпильки й гайки для затягування стику
- Гума листова та пароніт — матеріал, якщо прокладку ріжуть на місці
