Регулятори тиску і температури
Регулятори тиску і температури: види, матеріали та застосування
Які типи представлені в категорії
Редукційні клапани Honeywell; Редукційні клапани Caleffi; Редукційні клапани Emmeti; Редукційні клапани Valtec; Редукційні клапани ADCA; Регулятор тиску "після себе" LDM RD102V; Регулятор тиску "після себе" LDM RD103V; Регулятор тиску "після себе" LDM RD122V; Регулятор тиску "після себе" Danfoss AVD; Регулятор перепада тиска LDM RD122D. Конкретне виконання обирають за призначенням вузла, способом приєднання та проєктними параметрами системи.
Матеріали виготовлення
чавун, вуглецева й нержавіюча сталь, латунь; ущільнення та внутрішні деталі — за виконанням. Матеріал корпусу, ущільнень і деталей, що контактують із середовищем, потрібно перевіряти за паспортом конкретної позиції.
Основні функції та робочі середовища
Головна функція виробів — автоматичне підтримання заданого тиску або температури. Типові робочі середовища: вода, теплоносії, пара, повітря, газ, оливи й технологічні рідини за підтвердженої сумісності.
- Робочий тиск: має відповідати максимальному режиму трубопроводу із необхідним запасом.
- Робоча температура: перевіряється для корпусу, ущільнень і приводу окремо.
- Робоче середовище: враховують хімічну сумісність і наявність механічних домішок.
- Діапазон діаметрів: звіряють із прохідним та приєднувальним розміром обладнання.
- Монтаж: враховують тип різьби, фланця, зварного або міжфланцевого приєднання.
Надішліть специфікацію менеджеру «Украрматури». Допоможемо порівняти виконання, уточнити підтверджені параметри, перевірити наявність і розрахувати логістику по Україні.
Регулятори тиску і температури: що є в розділі
Регулююча арматура підтримує задані параметри середовища без участі оператора й без електроживлення: редуктор знижує вхідний тиск до потрібного та тримає його стабільним при змінній витраті, регулятор перепаду вирівнює гідравліку гілок, термостатичний регулятор утримує температуру гарячої води. У розділі — редукційні клапани Honeywell, Caleffi, Emmeti, Valtec і ADCA, а також промислові регулятори LDM і Danfoss.

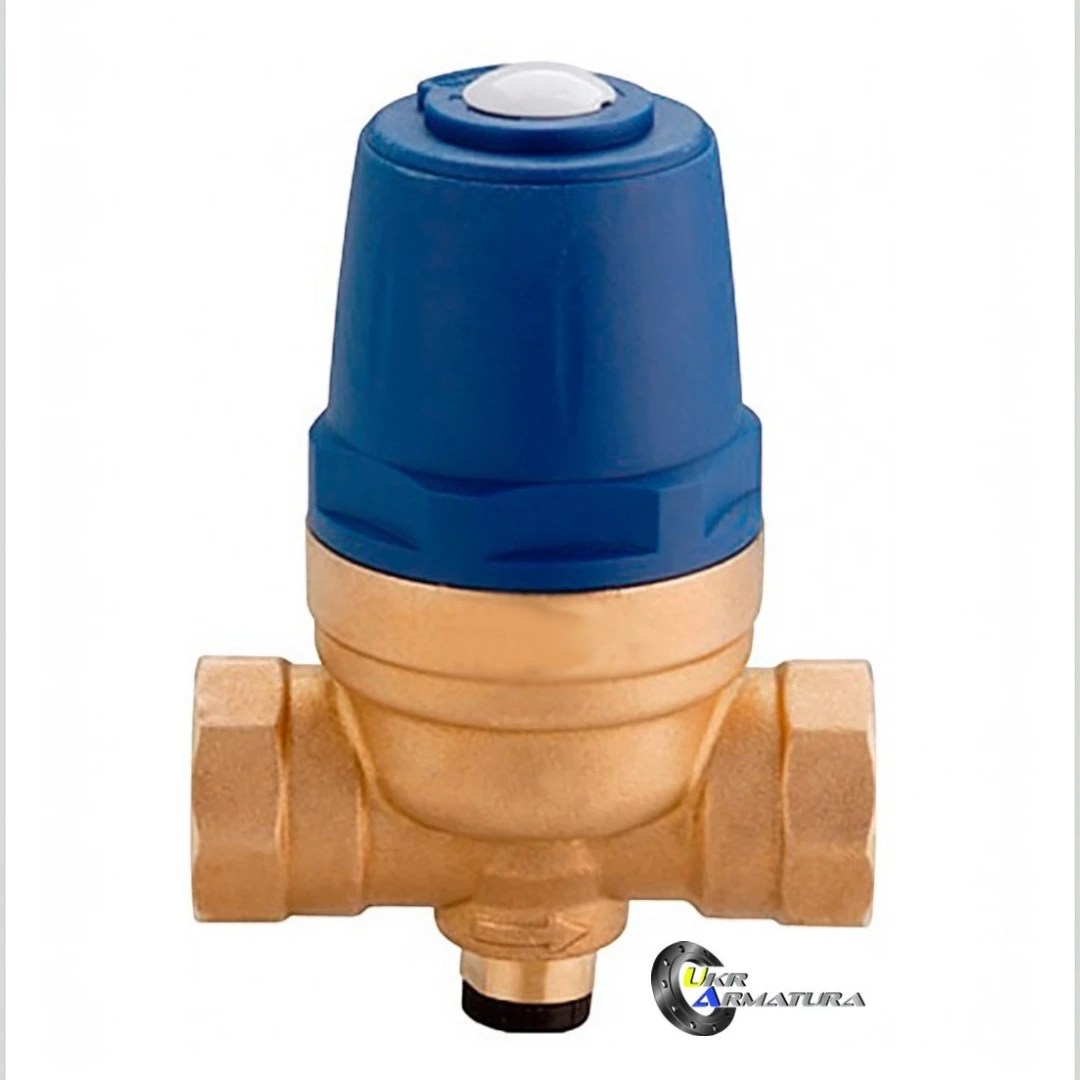

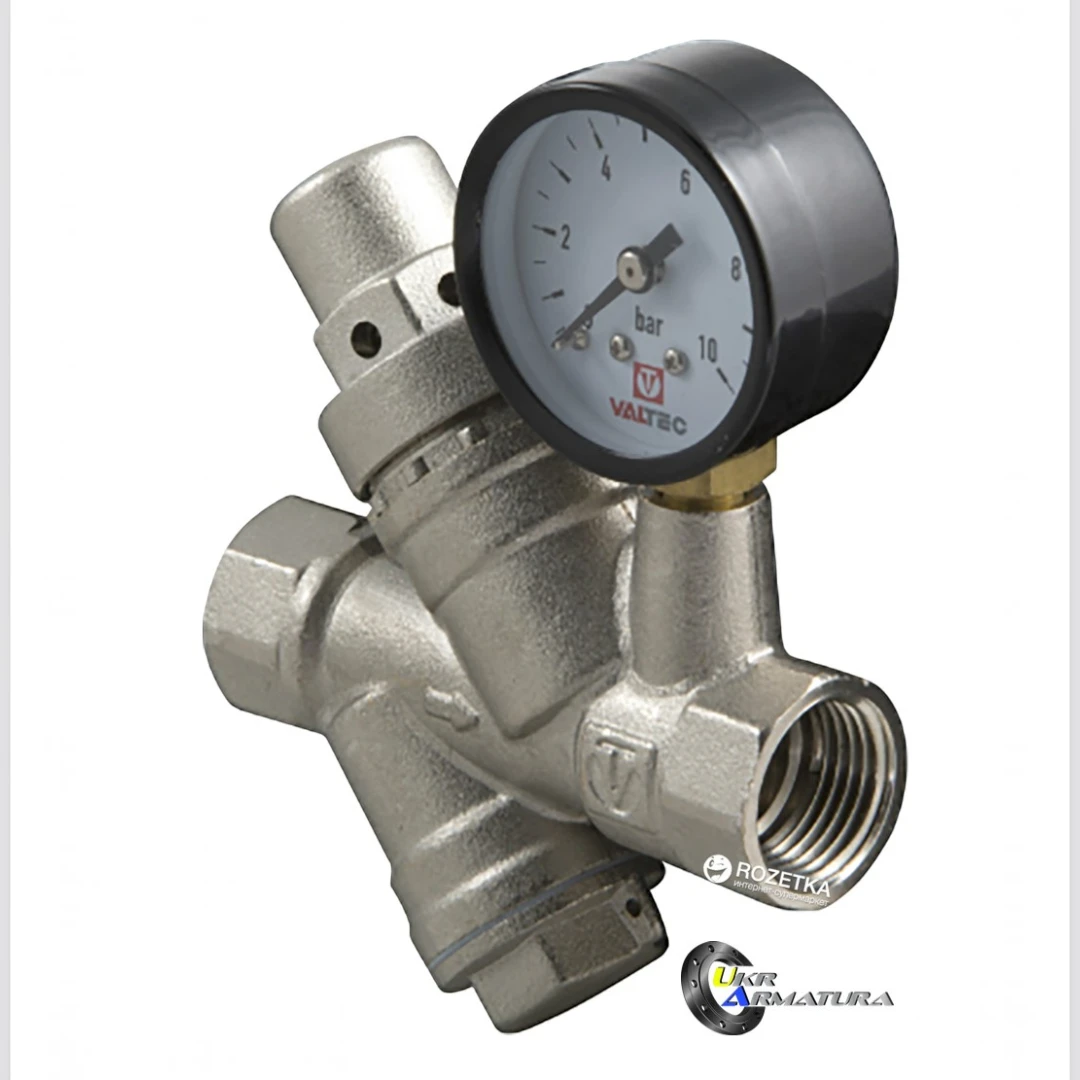

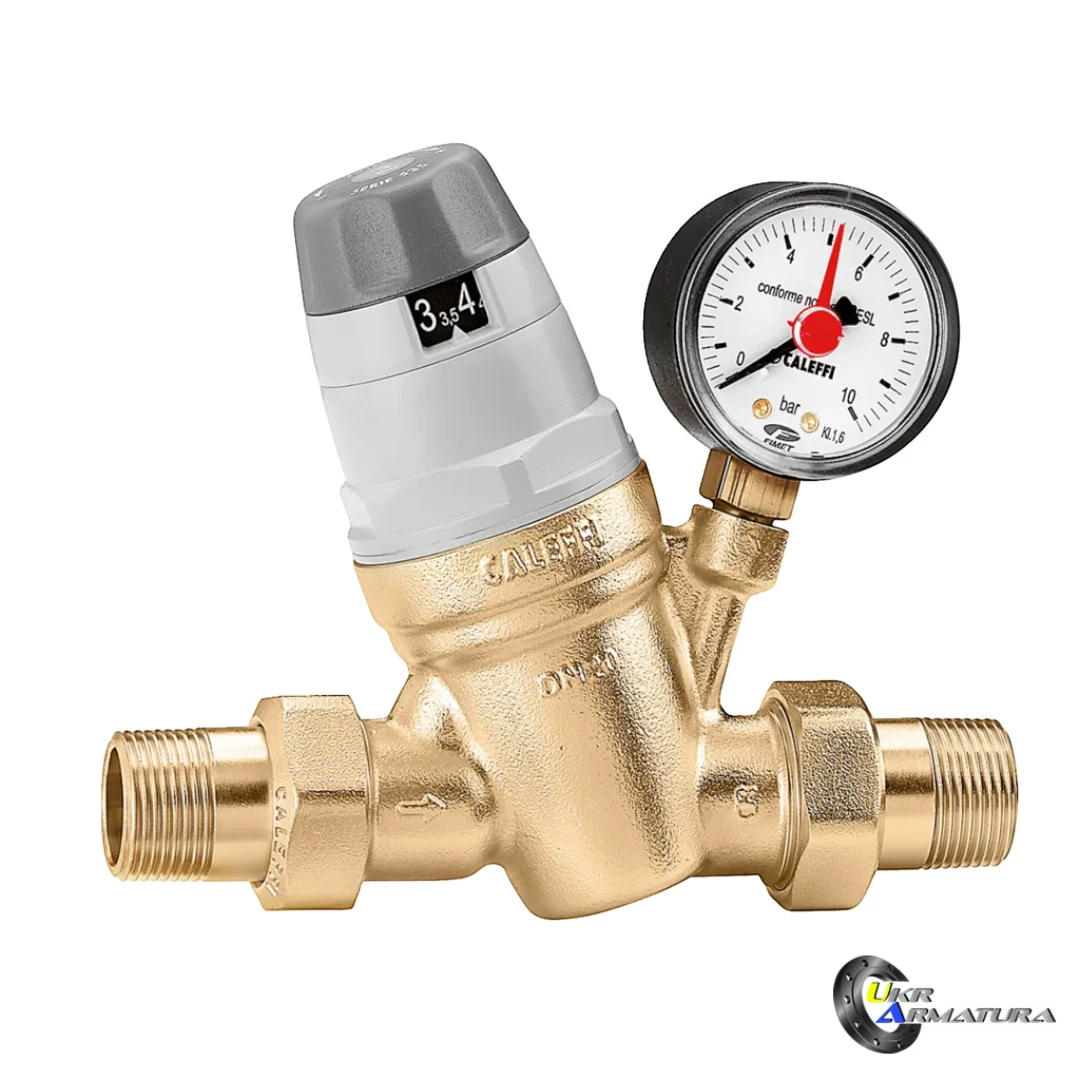

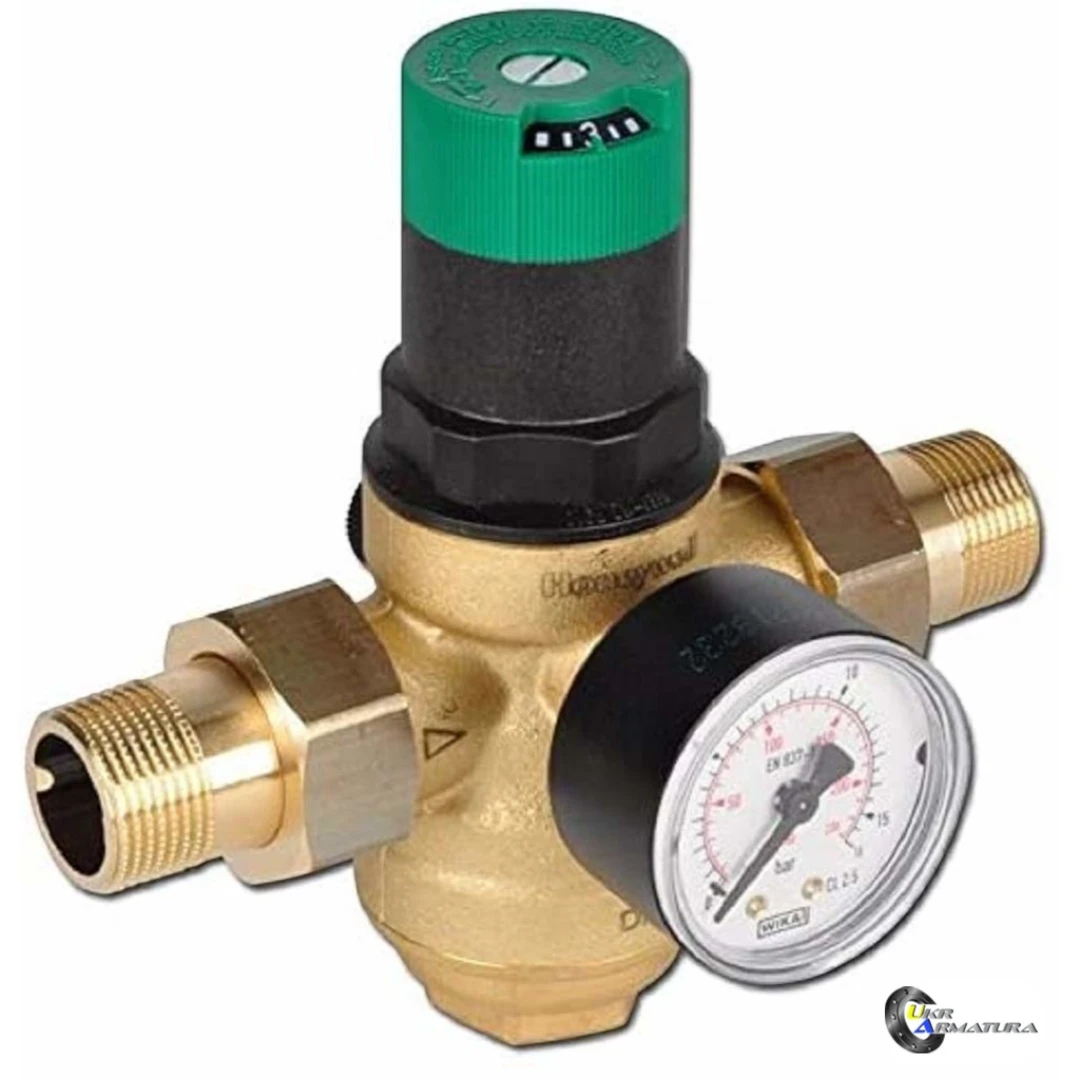

- Редукційні клапани Honeywell, Caleffi, Emmeti, Valtec — різьбові редуктори Ду 15–50 для водопостачання та опалення.

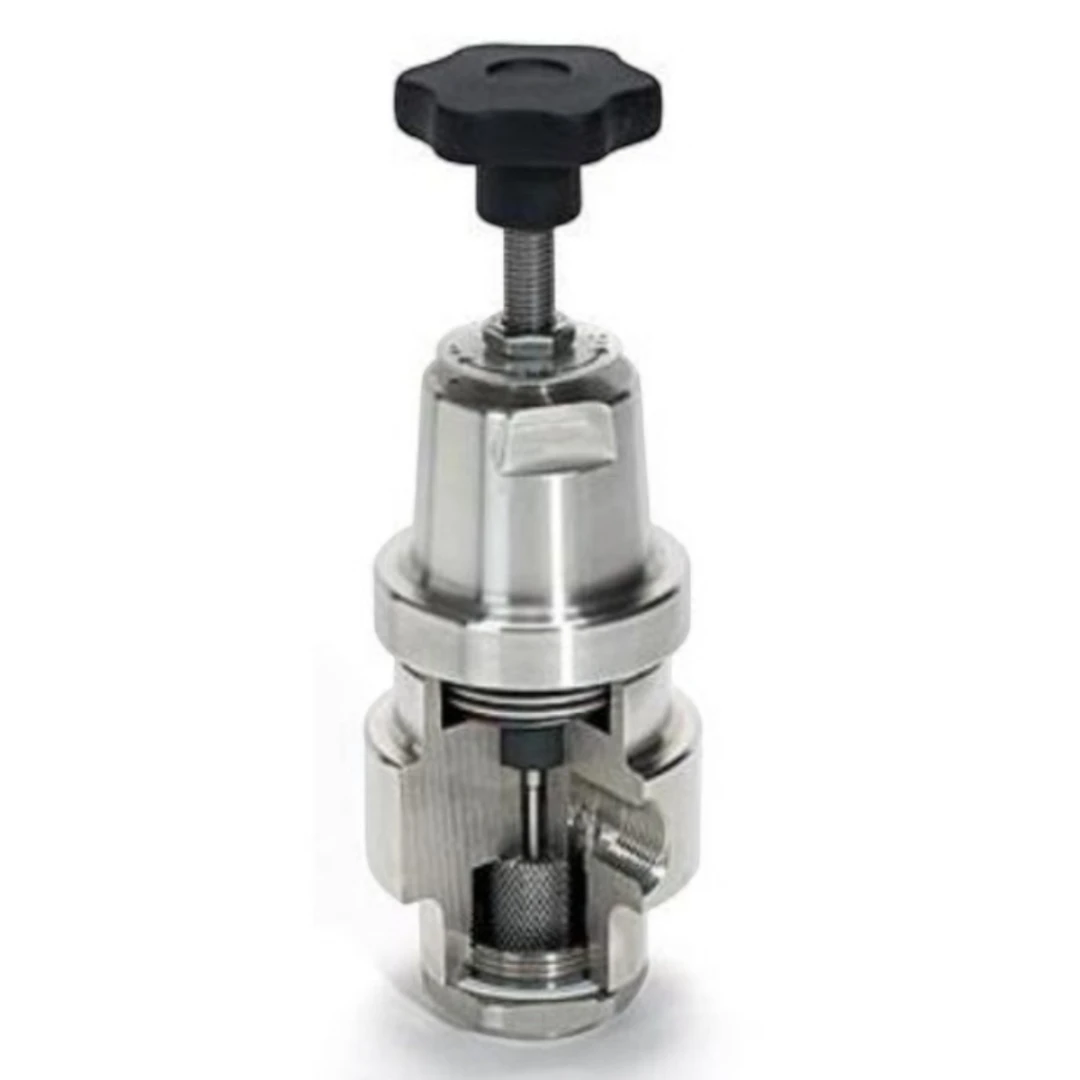

- Редукційні клапани ADCA — нержавіючі виконання для пари та харчових середовищ.

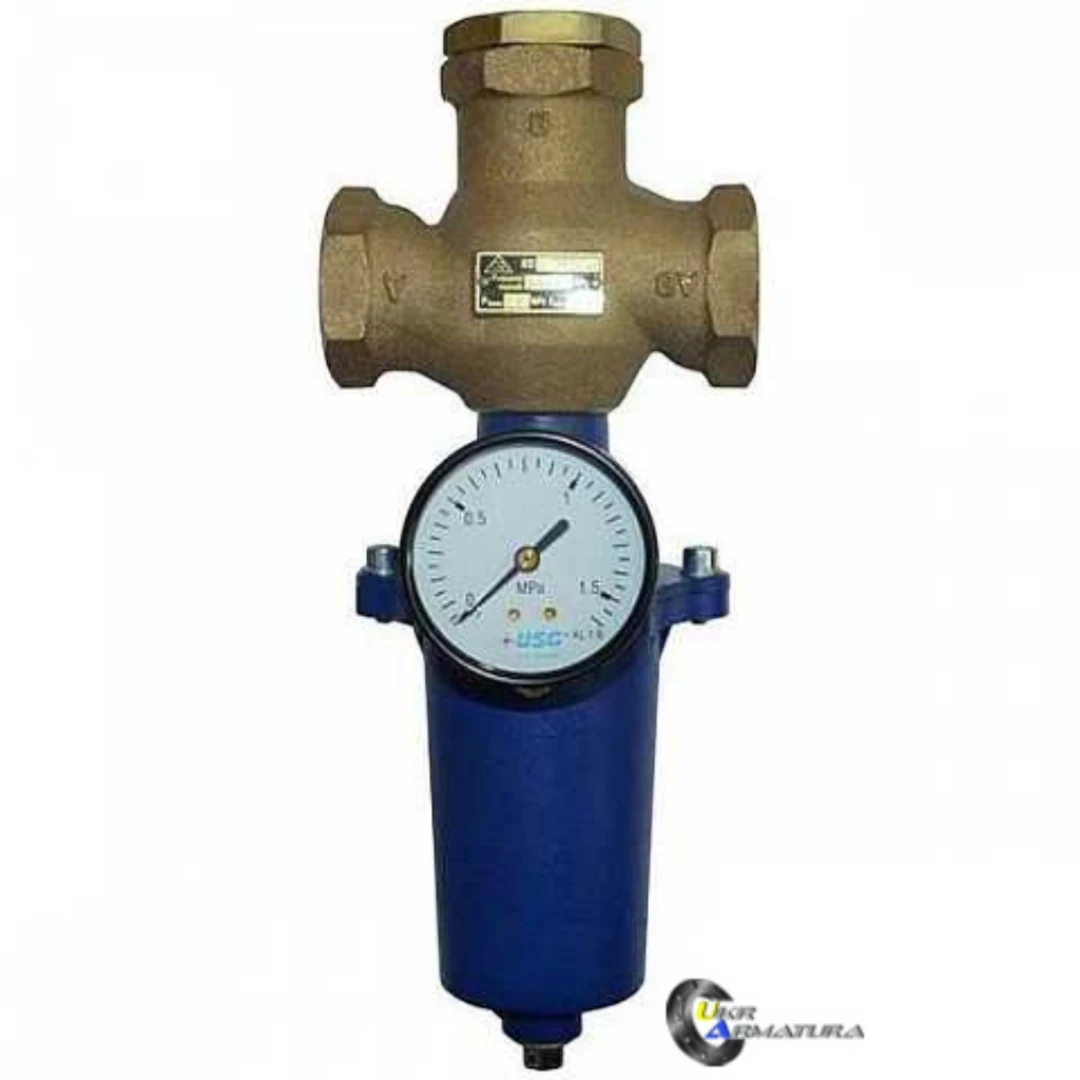

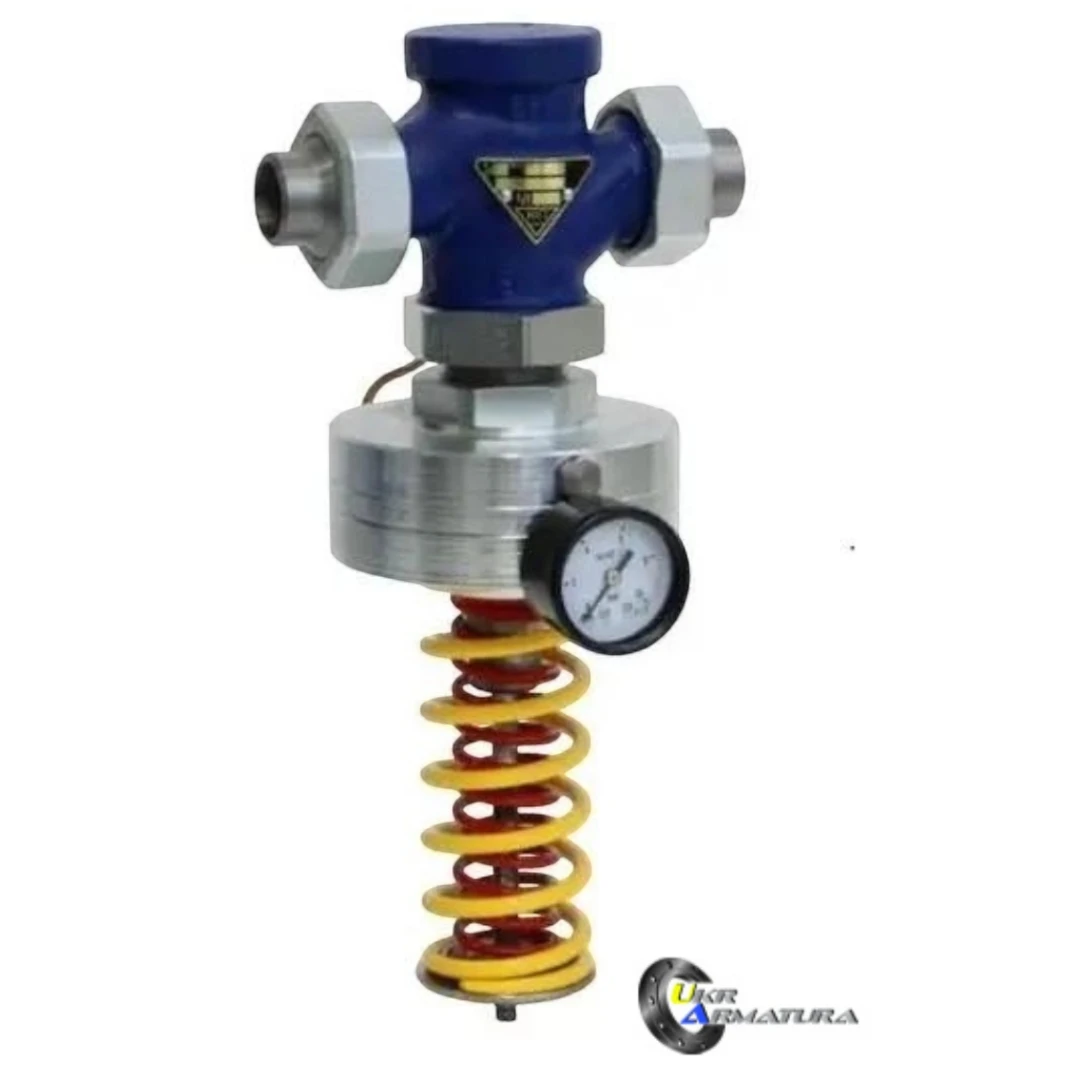

- LDM RD102V, RD103V, RD122V — регулятори тиску «після себе» прямої дії.
- Danfoss AVD — регулятор тиску «після себе».

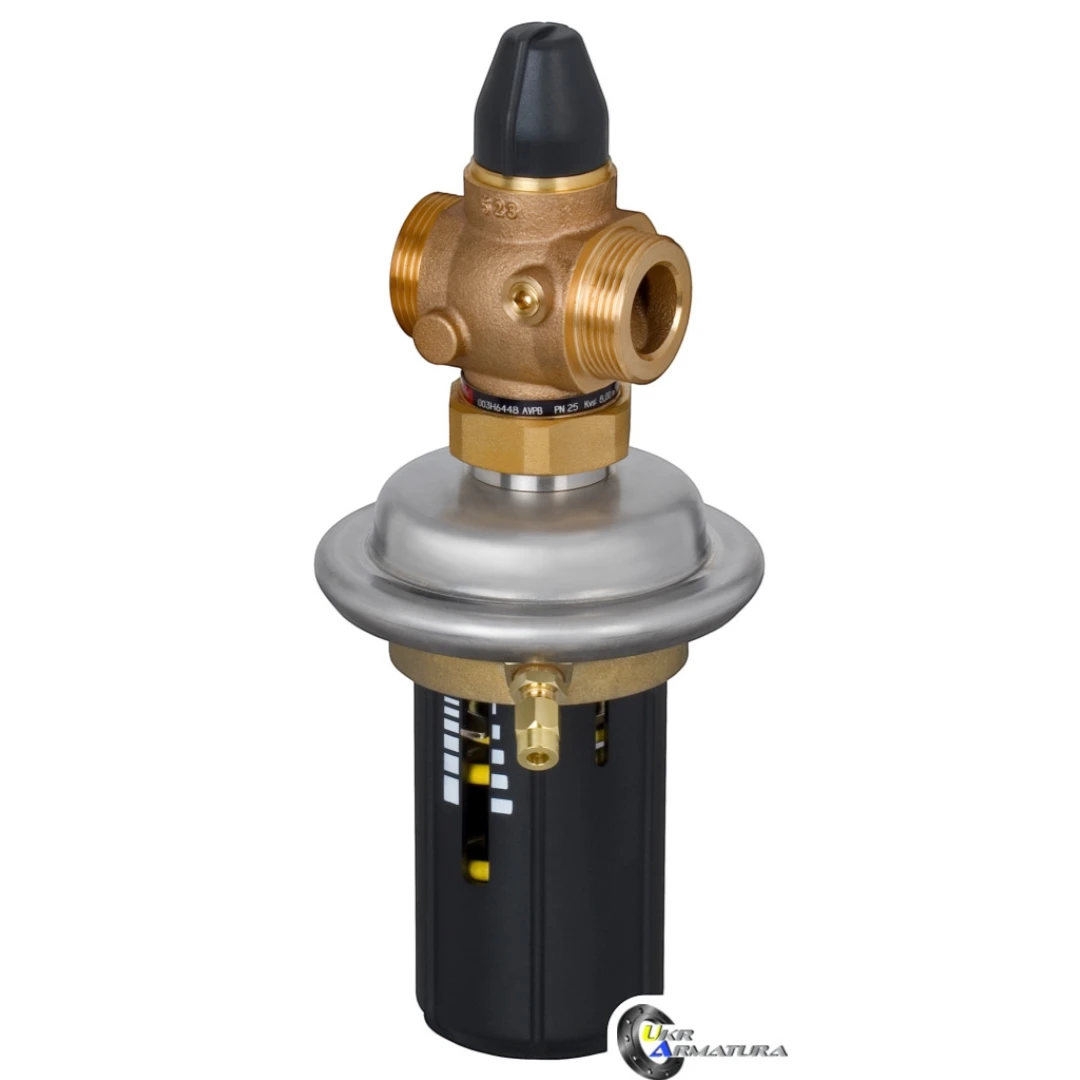

- LDM RD122D і Danfoss AVPB — регулятори перепаду тиску.
- Регулятори температури Danfoss — термостатичне керування ГВП.
Який тип регулятора потрібен

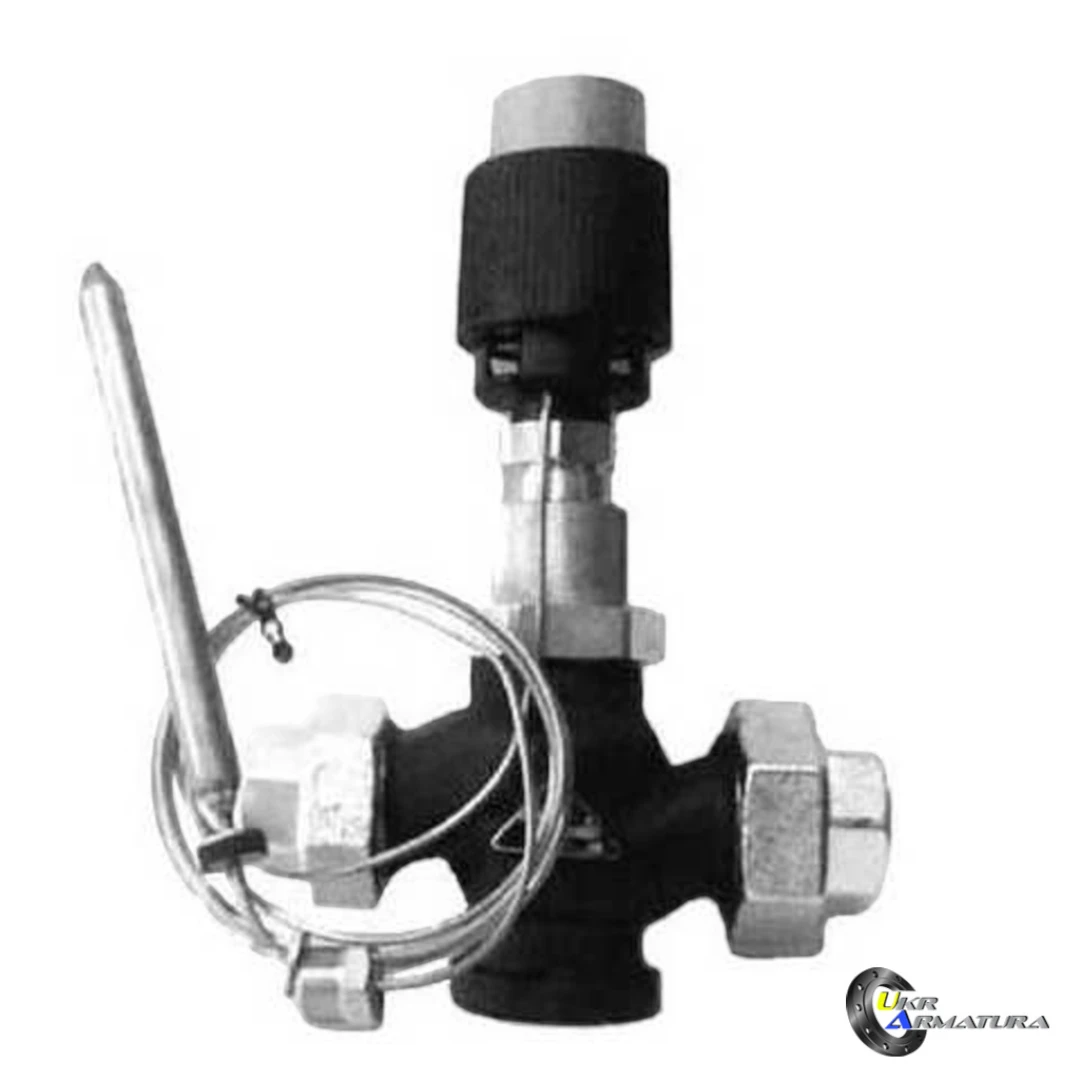

Редуктор («після себе») знижує тиск і тримає його сталим за собою — це основне рішення для квартирних і будинкових вводів, де тиск у мережі 6–8 бар, а прилади розраховані на 3–4. Регулятор «до себе» тримає тиск перед собою й застосовується для підтримання напору в контурі чи захисту насоса. Регулятор перепаду утримує різницю тисків між подачею та зворотом і використовується для гідравлічного балансування стояків. Регулятор температури прямої дії з термобалоном тримає задану температуру гарячої води без електроніки.
Як підібрати
- Витрата, а не діаметр. Регулятор підбирають за пропускною здатністю Kvs і розрахунковою витратою. Завищений типорозмір працює на малому відкритті, «стукає» й не тримає точності.
- Вхідний і вихідний тиск. Для стабільної роботи перепад має бути не меншим за 1 бар; при співвідношенні тисків понад 1:4 краще ставити дві сходинки редукування.
- Середовище й температура. Для холодної та гарячої води — латунні редуктори; для пари й агресивних середовищ — сталеві та нержавіючі виконання.
- Обв'язка. Перед регулятором обов'язковий сітчастий фільтр, до й після — манометри та запірні крани, щоб налаштувати й обслуговувати вузол без зупинки системи.
Налаштування
Редуктор регулюють при відкритому водорозборі, повільно обертаючи гвинт і контролюючи манометр за ним; після зупинки розбору тиск може трохи зрости — це нормально. Тиск за редуктором виставляють щонайменше на 1 бар нижче вхідного. Якщо в системі є бойлер, після редуктора обов'язковий запобіжний клапан, а на ГВП — розширювальний бак, інакше теплове розширення підніме тиск понад уставку.
Часті запитання
Навіщо редуктор у квартирі?
Він знижує тиск до 3–4 бар: зменшується витрата води, зникають гідроудари й шум, довше служать змішувачі, гнучкі підводки та побутова техніка. Це також обов'язкова умова гарантії на багато приладів.
Чому редуктор «не тримає» тиск?
Найчастіше через бруд на сідлі: піщинка не дає клапану закритися повністю. Допомагає промивання й обов'язковий фільтр перед редуктором. Друга причина — завищений типорозмір або відсутність розширювального бака в закритій системі.
Чим регулятор прямої дії кращий за електронний?
Він не потребує живлення, налаштувань і обслуговування, працює за рахунок енергії самого середовища й не зупиняється при знеструмленні. Електронне керування потрібне лише там, де уставку треба змінювати за розкладом чи зовнішнім сигналом.
Чи є наявність?
Ходові різьбові редуктори Ду 15–50 є на складі в Києві; промислові регулятори LDM і Danfoss — під замовлення з уточненням Kvs і уставки.
Що беруть разом із цим
- Запобіжні клапани — обов’язковий захист після редуктора
- Манометри — манометри до і після редуктора
- Фільтри та грязьовики — фільтр перед редуктором обов’язковий
- Контрольно-вимірювальні прилади — прилади контролю для вузла
