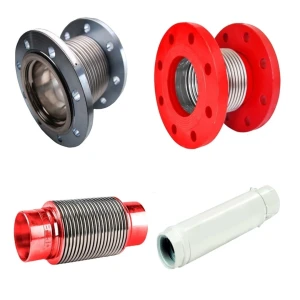

Інструкція зі встановлення сильфонних компенсаторів
Між двома нерухомими опорами допускається встановлення не більше 1 (одного) компенсатора.
Нерухомі та плаваючі напрямні опори мають встановлюватися як показано на рисунку нижче:
Вісь ділянки трубопроводу, на якій встановлюється сильфонний компенсатор, і вісь компенсатора повинні збігатися.
Поверхні з’єднуваних фланців мають бути строго перпендикулярні осі трубопроводу.
Не допускати виникнення крутних навантажень.
Осьовий компенсатор має бути встановлений з урахуванням установчої відстані PS (Pre-Setting), яка визначається за формулою:
Під час монтажу необхідно враховувати можливі пошкодження робочої поверхні компенсаторів від різних близькорозташованих деталей та інструментів. Виконувати монтаж, уникаючи можливості виникнення таких пошкоджень.
Під час монтажу необхідно враховувати можливі пошкодження робочої поверхні компенсаторів від різних близькорозташованих деталей та інструментів. Виконувати монтаж, уникаючи можливості виникнення таких пошкоджень.
Напрямок руху середовища, що проводиться у трубопроводі, має відповідати положенню, в якому встановлена внутрішня захисна вставка (захисний стакан), якщо компенсатор нею оснащений.
Попередньо напружені компенсатори повинні мати установчі спиці. Після закінчення монтажу компенсатора, перед пуском спиці необхідно видалити. Вимоги п.6 до цього типу компенсаторів не належать.
Перед пусковими випробуваннями на тиск перевірити навантаження на трубопровід, нерухомі опори та напрямні опори.
