Детали трубопровода: виды, материалы и применение
Какие типы представлены в категории
Фланцы; Отводы стальные; Переходы стальные; Тройники стальные; Заглушки эллиптические; Прокладки фланцевые; Крепеж + Хомуты для труб; Электроды / Круги; Фланцевые фитинги Blucast; Нержавеющие соединения Clamp. Конкретное исполнение выбирают по назначению узла, способу присоединения и проектным параметрам системы.
Материалы изготовления
углеродистая, оцинкованная, эмалированная и нержавеющая сталь; чугун и уплотнительные материалы — для отдельных групп. Материал корпуса, уплотнений и деталей, контактирующих со средой, необходимо проверять по паспорту конкретной позиции.
Основные функции и рабочие среды
Главная функция изделий — соединение, изменение направления и диаметра, разветвление и герметичное завершение трубопроводов. Типичные рабочие среды: вода, теплоносители, пар, воздух, газы и технологические жидкости — в пределах паспорта изделия.
- Рабочее давление: должно соответствовать максимальному режиму трубопровода с необходимым запасом.
- Рабочая температура: проверяется для корпуса, уплотнений и привода отдельно.
- Рабочая среда: учитывают химическую совместимость и наличие механических примесей.
- Диапазон диаметров: сверяют с проходным и присоединительным размером оборудования.
- Монтаж: учитывают тип резьбы, фланца, сварного или межфланцевого присоединения.
Отправьте спецификацию менеджеру «Украрматуры». Поможем сравнить исполнения, уточнить подтверждённые параметры, проверить наличие и рассчитать логистику по Украине.
Приварные детали трубопроводов по ГОСТ
Приварные детали соединяются с трубой встык по ГОСТ 16037 и выдерживают то же давление, что и сам трубопровод. Изготавливаются из стали 20 и низколегированной 09Г2С, диаметры Ду 15–600 мм, давление до 16 МПа.
Отводы крутоизогнутые по ГОСТ 17375-2001 имеют радиус гиба 1,5 Ду и создают меньшее гидравлическое сопротивление, чем более компактные отводы типа 2D по ГОСТ 30753-2001. Тройники по ГОСТ 17376-2001 бывают равнопроходные и редукционные. Переходы по ГОСТ 17378-2001 — концентрические для вертикальных участков и эксцентрические для горизонтальных, чтобы избежать воздушных пробок. Заглушки по ГОСТ 17379-2001 привариваются встык и герметизируют конец трубопровода.
Сталь 20 работает от −40 до +425 °C, 09Г2С сохраняет ударную вязкость до −70 °C и применяется на наружных трассах. Толщина стенки детали должна совпадать с толщиной стенки трубы, иначе стык требует расточки кромки.
Что входит в раздел «Детали трубопровода стальные»

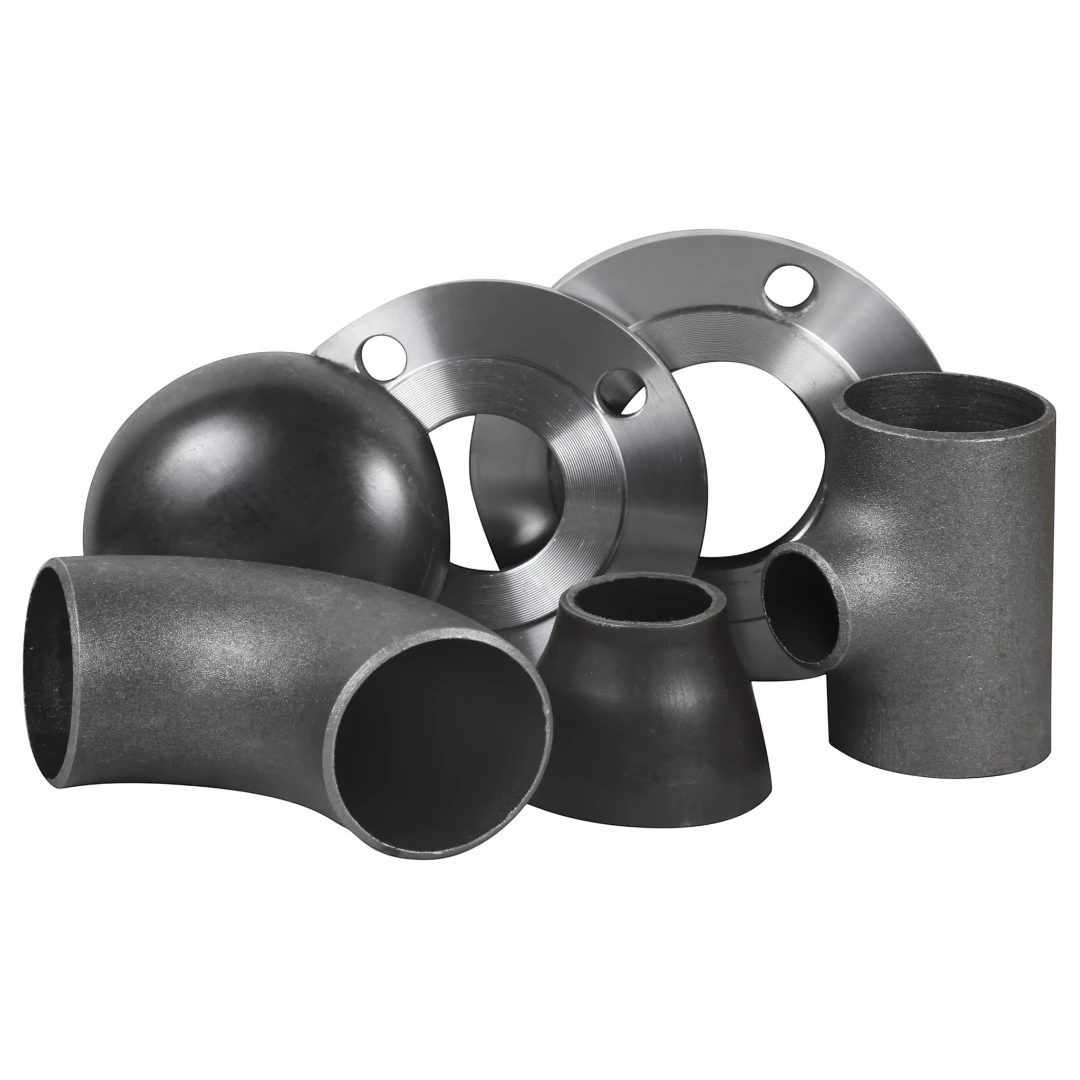

Стальные детали трубопровода — это фасонные элементы, из которых собирают повороты, разветвления, изменения диаметра и разъёмные соединения магистрали: отводы, тройники, переходы, заглушки, фланцы, прокладки и крепёж. В разделе более 1300 позиций Ду 15–1200 из стали 20, 09Г2С и нержавеющей стали, большинство — в наличии на складе в Киеве.
- Фланцы — плоские приварные, воротниковые, глухие, свободные и изолирующие, Ру 6–40.
- Отводы стальные — крутоизогнутые 90° и 45° по ГОСТ 17375, Ду 15–1000.
- Переходы стальные — концентрические и эксцентрические по ГОСТ 17378.
- Тройники стальные — равнопроходные и переходные по ГОСТ 17376, Ду 15–1200.
- Заглушки эллиптические — приварные днища по ГОСТ 17379 и фланцевые заглушки.
- Прокладки фланцевые — паронит ПОН, резина ТМКЩ, ПТФЭ, спирально-навитые.
- Крепёж и хомуты для труб — шпильки, болты, гайки, шайбы, хомуты с резиновым профилем.
- Электроды и круги — расходные материалы для сварки и резки.
- Фланцевые фитинги Blucast — чугунные фасонные части для водопроводных сетей.
Стандарты, по которым изготавливают детали
| Изделие | Стандарт | Диапазон |
|---|
| Отводы крутоизогнутые | ГОСТ 17375 | Ду 15–1000, угол 90° и 45° |
| Тройники | ГОСТ 17376 | Ду 15–1200, равнопроходные и переходные |
| Переходы | ГОСТ 17378 | концентрические и эксцентрические |
| Заглушки эллиптические | ГОСТ 17379 | Ду 15–1000 |
| Фланцы плоские приварные | ГОСТ 12820 / ДСТУ EN 1092-1 | Ру 6–16 |
| Фланцы воротниковые | ГОСТ 12821 / ГОСТ 33259 | Ру 16–40 |
Марки стали и где что применяют
Сталь 20 — базовый материал для воды, пара и отопления, рабочая температура от −40 до +425 °C. Сталь 09Г2С — низколегированная, сохраняет вязкость до −70 °C: наружные сети, газопроводы, северные и открытые участки. Сталь 12Х18Н10Т (AISI 321) и AISI 304/316 — нержавеющие детали для пищевых, химических, фармацевтических производств и для агрессивных сред. Для сварного стыка важно подбирать деталь той же группы стали, что и труба, иначе шов становится слабым звеном.
Как подобрать деталь за четыре шага
- Определите наружный диаметр и толщину стенки трубы. Детали маркируются именно по ним: например, отвод 108×4 означает наружный диаметр 108 мм и стенку 4 мм, что соответствует Ду 100. Ду — условная величина, поэтому при заказе ориентируйтесь на пару «диаметр × стенка».
- Выберите тип соединения. Приварные детали дают самый прочный и герметичный стык и применяются на магистралях. Фланцевые узлы нужны там, где линию надо разбирать: перед насосами, арматурой, счётчиками, теплообменниками.
- Согласуйте давление. Фланцы подбирают по Ру: до 16 бар хватает плоских приварных, от 16 до 40 бар применяют воротниковые с конической втулкой. Прокладку подбирают под то же давление и температуру.
- Учтите геометрию узла. Эксцентрический переход ставят на горизонтальных участках, чтобы не образовывалась воздушная пробка или застой конденсата; концентрический — на вертикальных. Переходный тройник дешевле и компактнее сварной врезки с усиливающей накладкой.
Монтаж и сварка
Перед сваркой кромки зачищают до металлического блеска на 15–20 мм от стыка и снимают фаску под углом около 30°. Детали из стали 20 толщиной более 10 мм и все детали из стали 09Г2С при минусовой температуре требуют предварительного подогрева до 100–150 °C. Расстояние между соседними сварными швами должно быть не меньше диаметра трубы, иначе зоны термического влияния накладываются. Для фланцевого узла болты затягивают крест-накрест в два-три прохода, а прокладку не используют повторно.
Частые вопросы
Чем отличается крутоизогнутый отвод от сегментного?
Крутоизогнутый отвод по ГОСТ 17375 изготавливают протяжкой или штамповкой из цельной заготовки — у него равномерная стенка и радиус 1,5 Ду, он выдерживает полное давление трубы. Сегментный сваривают из секторов, он дешевле в больших диаметрах, но имеет продольные швы и меньшую прочность, поэтому на ответственных линиях применяется ограниченно.
Какую прокладку ставить на фланец?
Для холодной и горячей воды до +100 °C — резина ТМКЩ 2–3 мм. Для пара, горячей воды и нефтепродуктов — паронит ПОН 2–3 мм. Для агрессивных сред — ПТФЭ, для высоких давлений и температур — спирально-навитые прокладки с графитовым наполнителем.
Можно ли заказать нестандартный размер?
Да. Кроме складских позиций мы изготавливаем фланцы, заглушки и переходы по чертежу заказчика, в том числе больших диаметров. Срок и стоимость уточняйте у менеджера.
Как рассчитать количество крепежа на фланцевое соединение?
Количество отверстий определяется диаметром и давлением: Ду 50 Ру16 — 4 болта М16, Ду 100 Ру16 — 8 болтов М16, Ду 200 Ру16 — 12 болтов М20. На каждый болт берут две шайбы и одну-две гайки; длину шпильки считают как сумму толщин двух фланцев, прокладки и запас в 1,5 диаметра резьбы.
