Задвижки 30с41нж Ру16 стальные клиновые, Ду 50–600

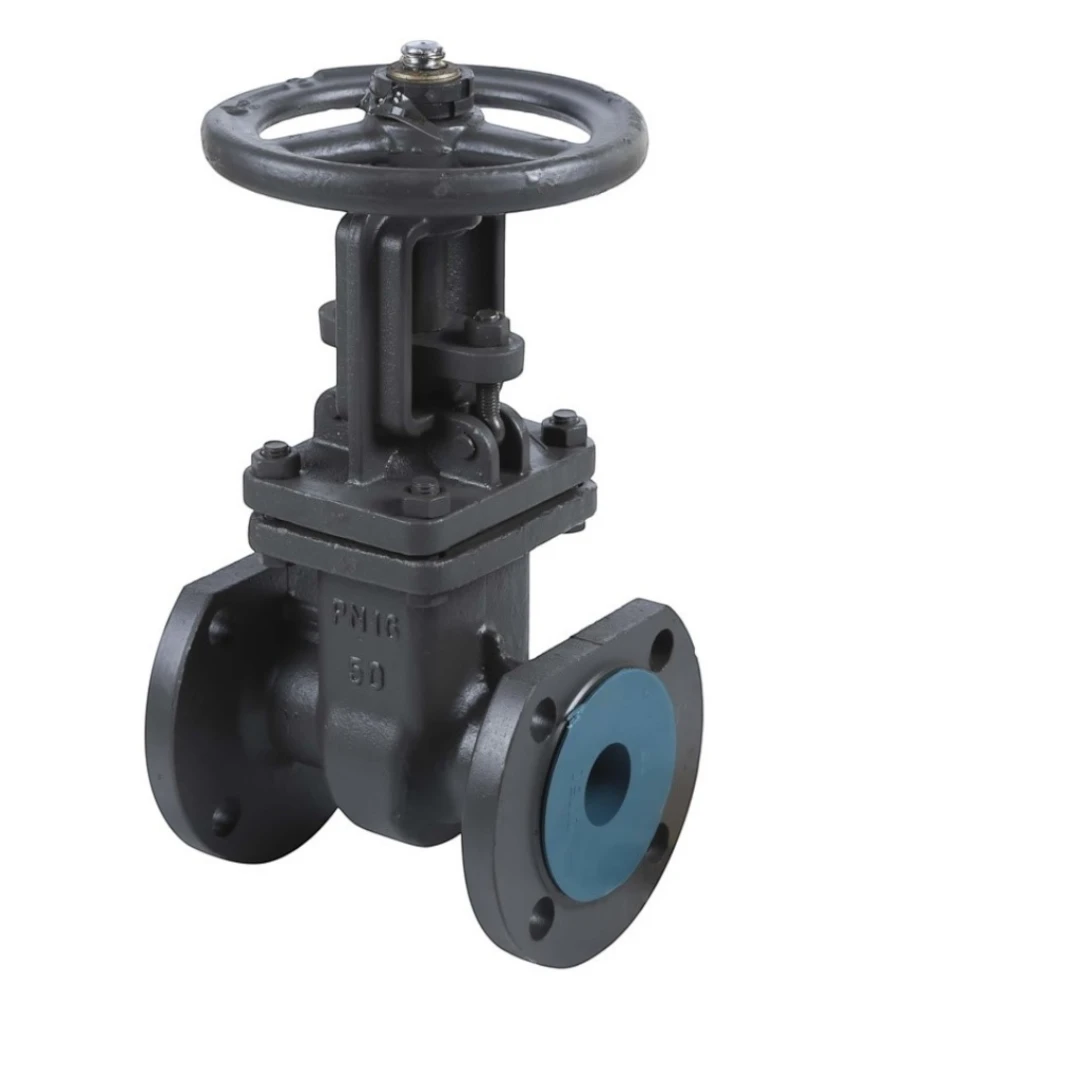

Задвижка стальная фланцевая 30с41нж Ру16 с выдвижным шпинделем

• Давление16 бар
• Температура−40…+425 °C
• Корпусуглеродистая сталь
• Ду50–600 мм

Задвижка 30с41нж — стальная клиновая литая задвижка с выдвижным шпинделем. Корпус и крышка из стали углеродистая сталь, клин из стали 25Л с наплавкой коррозионностойкой сталью, шпиндель 20Х13. Рабочая среда по паспорту — вода, пар, жидкие нефтепродукты и неагрессивные газы, температура от −40 до +425 °C.

Почему выбирают 30с41нж

• Температура до +425 °C. Там, где чугунная задвижка уже не работает: пар, горячая вода, технологические линии.
• Нефтепродукты в паспорте. Жидкие нефтепродукты и неагрессивные газы указаны как рабочая среда.
• Наплавка коррозионностойкой сталью. На клине 13Х25Т / 10Х17Т, в корпусе 07Х25Н13 / 08Х21Н10Г6 — отсюда герметичность класса «А».
• Выдвижной шпиндель. По положению шпинделя видно, открыта задвижка или закрыта, резьба вынесена из среды.
• Фланцевое присоединение. Ответные фланцы — по ГОСТ 12820-80 и 12821-80 на Ру16; монтаж и демонтаж без резки трубы.
• Управление маховиком. Для дистанционного управления в каталоге есть отдельная серия 30с941нж с электроприводом, Ду 50–1000.

Где применяют

• Котельные и тепловые пункты
• Паропроводы
• Тепловые сети
• Нефтебазы и топливные хозяйства
• Промышленные трубопроводы
• Водоснабжение и насосные станции

Наши преимущества

• Импортируем продукцию самостоятельноПрямые поставки с заводов и фабрик позволяют держать конкурентную цену.
• 20 лет опыта поставокЗа два десятилетия мы знаем, что работает на объекте, а что нет.
• Гарантия и сертификатыПродукция сертифицирована, на свои товары мы даём гарантию.
• Отгрузка в день оплатыХодовые типоразмеры есть на складе в Киеве — не ждёте поставку.
• Отправим любым перевозчикомДоставка по всей Украине, перевозчика выбираете вы.
• Технические консультацииМенеджеры обеспечат вас консультацией по правильному выбору оборудования.

Купить задвижку 30с41нж

Ходовые типоразмеры — Ду 50, Ду 100, Ду 150, Ду 200, Ду 300 — есть на складе в Киеве. Напишите Ду, давление, среду и температуру: если расчётное давление выше 1,6 МПа, подберём 30с64нж Ру25.

• Телефоны отдела продаж+38 (067) 220 95 65+38 (094) 310 10 10+38 (044) 281 24 34
• Почта[email protected]

20 лет на рынке · сертифицированная продукция · гарантия · отгрузка в день оплаты · доставка по всей Украине

Скачать прайс-лист

Что спрашивают чаще всего

По этим запросам чаще всего находят эту категорию: задвижка стальная, задвижка стальная купить, задвижка стальная Киев, засувка сталева.

Не нашли нужный типоразмер — позвоните, подберём аналог со склада.

Задвижка 30с41нж Ру16 стальная фланцевая

Задвижка 30с41нж — стальная клиновая литая задвижка с выдвижным шпинделем на рабочее давление 1,6 МПа. Это самая ходовая стальная задвижка для тепловых сетей, котельных, систем водоснабжения и технологических трубопроводов: корпус из стали углеродистая сталь держит температуру среды до +425 °C, а наплавка клина и корпуса из коррозионностойкой стали обеспечивает герметичность класса А.

Технические характеристики

• Рабочее давление — 1,6 МПа (Ру16)
• Испытательное давление — 2,4 МПа
• Температура среды — −40…+425 °C
• Герметичность затвора — класс А
• Фланцы — ГОСТ 12820-80, 12821-80
• Рабочая среда — вода, пар, жидкие нефтепродукты, неагрессивные газы

Материалы

• Корпус и крышка — углеродистая сталь
• Клин — сталь 25Л с наплавкой 13Х25Т / 10Х17Т
• Уплотнение в корпусе — наплавка 07Х25Н13 / 08Х21Н10Г6
• Шпиндель — сталь 20Х13
• Сальник — набивка АГИ, ТРГ
• Прокладка крышки — паронит, ТРГ

Размеры и масса

В каталоге — Ду 50–600.

Монтаж и эксплуатация

• Задвижка работает только в положениях «полностью открыто» или «полностью закрыто» — для регулирования расхода её не используют.
• Рабочее положение и направление подачи среды — любые.
• Перед монтажом снимите заглушки, удалите консервацию и очистите трубопровод от окалины и грязи; перед задвижкой по ходу среды рекомендуется установить фильтр.
• Фланцы монтируют без перекосов, трубопровод должен быть закреплён и разгружен, прокладки поджимают равномерно.
• Нельзя поднимать задвижку за маховик и использовать её как заглушку при испытаниях.
• При обслуживании смазывайте резьбу шпинделя, проверяйте затяжку сальника и болтовых соединений.

Выдвижной шпиндель: сколько места нужно над задвижкой

30с41нж — стальная клиновая литая задвижка с выдвижным шпинделем. При открытии шпиндель выходит из крышки наружу, поэтому по его положению сразу видно, открыта задвижка или закрыта, а резьба вынесена из среды. Плата за это — высота: над задвижкой нужно оставить запас на полный ход шпинделя.

Паспорт даёт две высоты: H — задвижка закрыта, H1 — шпиндель поднят. Ду 100 — 390 и 490 мм, Ду 200 — 695 и 900 мм, Ду 300 — 1000 и 1310 мм, Ду 500 — 1537 и 2250 мм, Ду 600 — 1538 и 2650 мм. Именно H1 закладывают в камере, приямке или узле с низким потолком — обе высоты есть в таблице «Размеры и масса» выше.

Где применяют задвижки 30с41нж

• Котельные и тепловые пункты — паропроводы, питательные и обратные линии.
• Тепловые сети — магистрали горячего водоснабжения, камеры, ЦТП.
• Нефтебазы и топливные хозяйства — линии жидких нефтепродуктов.
• Промышленные трубопроводы — технологические линии, компрессорные, теплообменное оборудование.
• Водопровод и насосные станции — там, где нужен стальной корпус, а не чугунный.

Рабочая среда по паспорту — вода, пар, жидкие нефтепродукты и неагрессивные газы; температура от −40 до +425 °C, рабочее давление 1,6 МПа, испытательное — 2,4 МПа. Герметичность затвора — класс «А», её обеспечивает наплавка коррозионностойкой сталью: на клине 13Х25Т / 10Х17Т, в корпусе 07Х25Н13 / 08Х21Н10Г6.

30с41нж или 30с64нж: Ру16 или Ру25

Правило простое: класс давления задвижки не может быть ниже расчётного давления системы. Если проектом заложено Ру25, задвижку Ру16 ставить нельзя — не сойдутся ни характеристики, ни присоединительные размеры фланцев. В обратную сторону задвижка 30с64нж на линию Ру16 становится с запасом, но она длиннее, и это нужно учесть при замене на существующем участке.

Задвижка 30с41нж Ду 50–600: какой типоразмер брать

В каталоге Ру16: Ду 50, 80, 100, 150, 200, 250, 300, 400, 500 и 600. Ду задвижки совпадает с Ду трубопровода.

• Задвижка Ду 50–100 — котельные, тепловые узлы, обвязка насосов, линии пара небольшого диаметра. Масса 17–39 кг.
• Задвижка Ду 150–300 — тепловые сети, нефтепродукты, магистральные участки. Масса 83–315 кг; от Ду 200 монтаж планируют с подъёмным механизмом.
• Задвижка Ду 400–600 — магистральные трубопроводы. Масса 640–1375 кг, под арматуру нужны собственные опоры.

Строительная длина растёт вместе с диаметром: 180 мм на Ду 50, 330 мм на Ду 200 и 800 мм на Ду 600. Это заметно длиннее чугунной 30ч39р — на Ду 200 это 330 против 230 мм.

Частые вопросы

Держит ли 30с41нж пар?

Да. Пар прямо указан в паспорте как рабочая среда, верхний предел температуры — +425 °C.

Чем стальная задвижка лучше чугунной?

Температурой и перечнем сред. Чугунная 30ч39р ограничена +110 °C, и нефтепродуктов в её паспорте нет; 30с41нж — до +425 °C, вода, пар, жидкие нефтепродукты, неагрессивные газы. Платой является масса: на Ду 100 это 39 кг против 14 кг.

Сколько весит задвижка Ду 200?

124 кг. Дальше: Ду 250 — 242 кг, Ду 300 — 315 кг, Ду 400 — 640 кг, Ду 500 — 990 кг, Ду 600 — 1375 кг.

Чем 30с41нж отличается от 30с941нж?

30с941нж — это исполнение с электроприводом для дистанционного управления. Если задвижкой управляют вручную маховиком, берут 30с41нж.

Какие фланцы нужны на трубопроводе?

Ответные фланцы по ГОСТ 12820-80 и 12821-80 на Ру16. Межосевое расстояние отверстий фланца: Ду 100 — 180 мм, Ду 200 — 295 мм, Ду 300 — 410 мм, Ду 600 — 770 мм.

Можно ли регулировать поток задвижкой?

Нет. Паспорт допускает только два положения — полностью открыто или полностью закрыто; использование в качестве дросселирующего устройства не допускается.

Какая гарантия на задвижку?

12 месяцев со дня ввода в эксплуатацию при условии сохранности пломбы, гарантийная наработка — 450 циклов, срок консервации — 3 года.

Смотрите также: задвижка 30с941нж под электропривод; задвижка 30с64нж Ру25; фланцы плоские ГОСТ 12820-80. Пришлите Ду и количество — проверим наличие на складе в Киеве и подготовим счёт. Доставка по Украине.
